一份21层大型办公楼多联机系统设计CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：55000平方米
• 建筑地上层数：21层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 设计内容：空调, 通风, 防排烟, 冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 送风方式：散流器送风, 其他
• 项目所在地：山东

附件详情

• 暖通空调设计说明
• 多联机系统施工说明
• 主要设备材料表
• 空调 通风防排烟 图
• 多联机平面图
• 设备安装大样图
• 施工设计图

附件详情

一、项目概要：该项目分为地下1层，地上部分为21层的双塔楼及3层的裙房，建筑面积55018.43m2，建筑高度为84.90m。为一类高层公共建筑，耐火等级为一级。地下1层为车库及设备用房等，地上1~21层为办公。
二、设计内容：
1、冷热源设计：本建筑冷热源均采用变制冷剂流量多联分体式空调系统，夏季制冷，冬季制热。
2、空调系统设计：多联机室内机裙房采用采用卡式四出风型，其余采用普通卧式暗藏式接风管散流器下送......
3、新风系统：该项目采用新风换气机供应新风及排风，标准层的新风换气机设于每层设备用房内，裙房新风换气机设于吊顶内......
3、通风系统：水泵房采用机械送排风系统，排风换气量不小于10次/h计算，采用自然补风......
4防排烟：排烟系统按防烟分区设置，送风系统按防火分区设置。排烟量按相应防烟分区换其次数6次/h......


，图纸共18张。

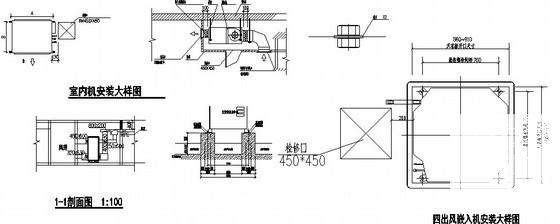

安装大样图

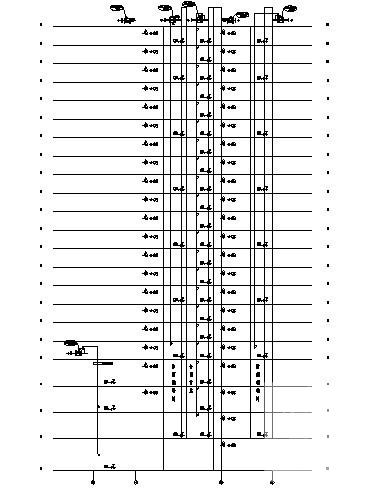

防排烟系统原理图

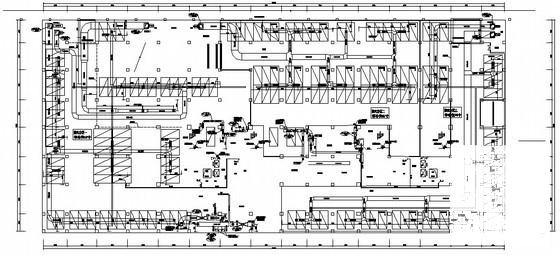

施工设计图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

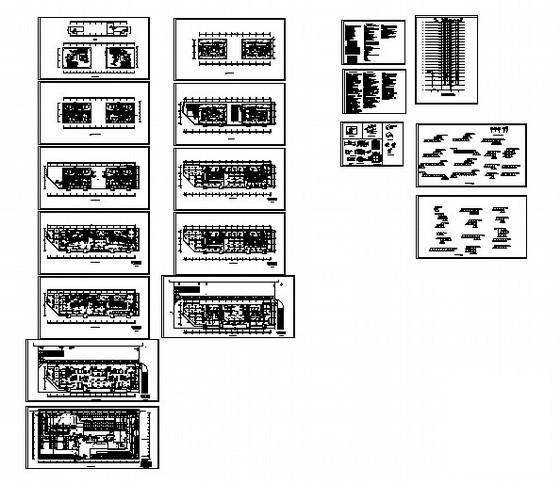

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
