一份29层商业办公楼多联机空调通风系统设计CAD施工图纸（冷热负荷计算）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业
• 建筑高度类型：高层建筑
• 建筑地上层数：29层
• 图纸设计深度：施工图
• 参考图纸：32张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目所在地：安徽

附件详情

• 暖通空调设计施工说明
• 通风系统原理图
• 暖通平面图
• 设备基础图
• ...

附件详情

一、项目概要：
项目位于安徽省，为一高层商业办公楼，地上29层...
二、空调系统：
1.采用舒适性空调区采用多联机(变频风冷热泵型分体中央空调方式)系统，室内机采用四面吹风嵌入式。
2.冷媒种类：R410A...
三、通风排烟系统：
1.不满足自然排烟的的楼梯间、前室均设机械加压送风系统。
2.商场设机械排烟系统，排烟系统与平时通风系统合用。
3.排烟量按最大防烟分区面积x120m3/(h·平方米)计算...

图纸共32张。

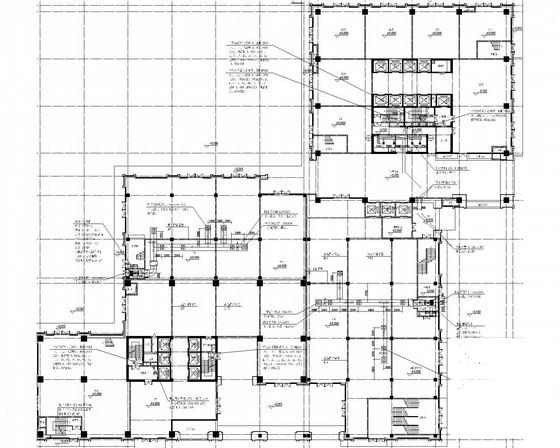

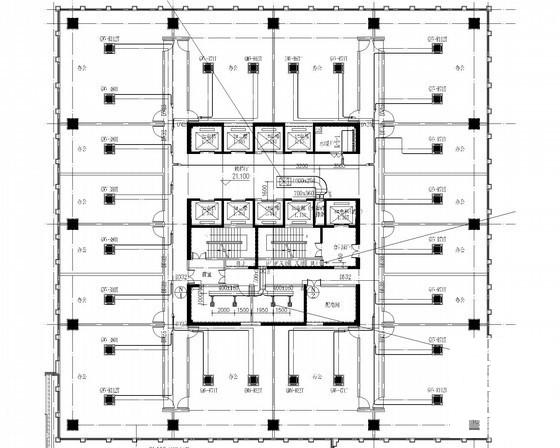

通风平面图

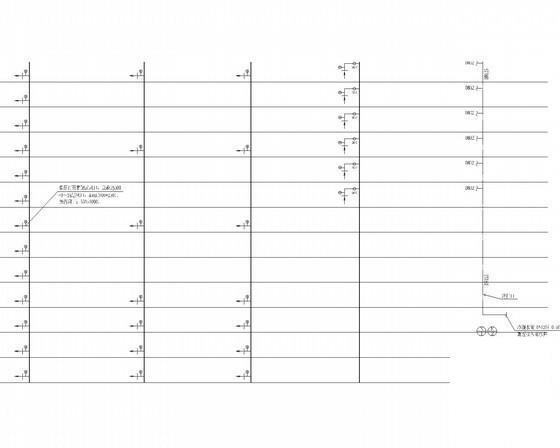

正压送风系统原理图

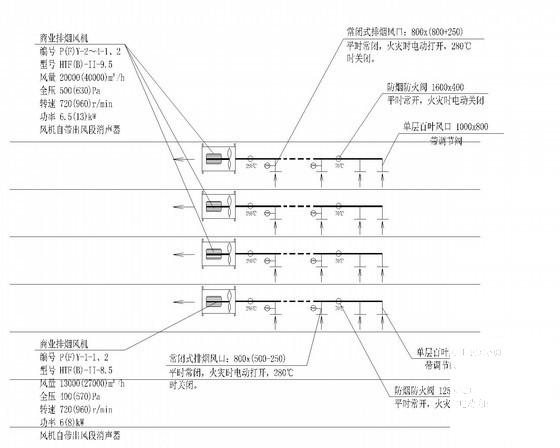

裙楼排烟系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-27 14:52:40上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
