高层行政办公建筑空调通风人防排烟系统_CAD

  • 设计详细说明:有
  • 建筑类别:办公,教育,其他
  • 建筑高度类型:高层建筑
  • 建筑设计面积:36873平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防,其它
  • 冷热源:水地源热泵
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:定风量
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 节点大样:冷却塔,制冷机组
  • 项目所在地:上海

一、项目概要:
本项目位于上海市,是一个高层行政办公建筑,地上11层,地下1层,总建筑面积36873平方米。图纸内容主要包含设计施工说明,主要设备材料表及图例,战时通风,平面通风及空调系统平面布置图,室外地埋管平面布置图,通风及空调系统平面布置图,冷冻机房管道平面布置图,冷冻机房设备,基础及排水沟 平面布置图 ,核心筒正压送风平面布置详图,机房详图,冷冻机房水系统流程图,空调末端水系统流程图,正压送风系统原理图,地埋管系统图等...

二、空调系统:
1.冷热源:采用地源热泵系统...
2.风系统:采用风机盘管加新风系统,全空气定风量低速管道系统...
3.水系统:采用两管制异程系统...

三、 通风防排烟 系统
通风系统:
(1) 地下一层变配电房设置独立的机械送、排风系统,换气次数按设备发热量计算,送排风量均为15370m/h。风机均采用双速风机。
(2) 地下室水泵房设置独立的机械送、排风系统,换气次数取4次/小时,送排风量均为5970m/h。风机均采用双速风机。
(3) 地下冷冻机房设置独立的机械送、排风系统,冷冻机房的换气次数按6次/小时计算,送排风量均为6200m/h。风机均采用双速风机。
(4) 地下一层浴厕设置独立的机械排风系统,送排风量取换气次数10次/小时,排风量均为6770m/h。送风经新风空调机组处理后送入室内。
(5) 地下一层厨房粗加工设置独立的机械排风系统,排风量取换气次数10次/小时,排风量为7800m/h,风机采用双速风机。送风量经新风空调机组处理后送入室内,送风量为7000m/h...
防排烟系统:
(1) 学员楼消防合用前室和楼梯间均设置机械正压送风系统,合用前室的送风量为13000m/h,楼梯间的正压送风量分别为31300m3/h和34200m3/h。
(2) 教学楼封闭楼梯间地上和地下部分均利用可开启外窗进行自然排烟,每五层内可开启的外窗面积不小于2m,且顶层可开启外窗面积不小于0.8m3。
(3) 地下一层车库设置机械排烟系统,排烟量按6次/小时计算,排烟量分别为61520m/h和82000m/h。补风采用车道或井道自然补风...

四、人防系统:
本地块人防设置在地下一层,平时为地下车库,战时设置一个战时核六级、常六级甲类物资库。核六级、常六级甲类物资库的人防建筑面积为2358m2。战时人防物资库设清洁式、隔绝式两种通风方式。进风系统:进风系统由防护密闭门、密闭门、插板阀、送风机组成。清洁式通风量按清洁区的换气次数>1次/小时计算...

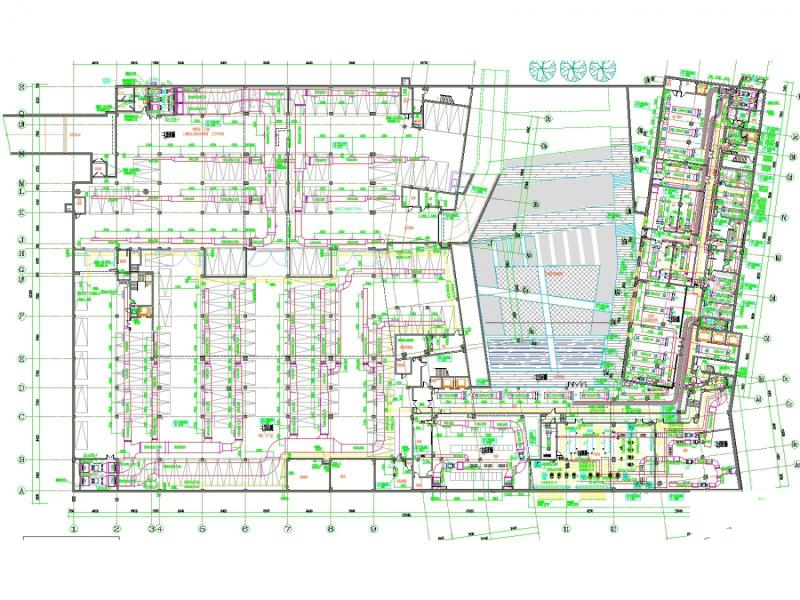

地下一层战时通风、平时通风及空调系统平面布置图

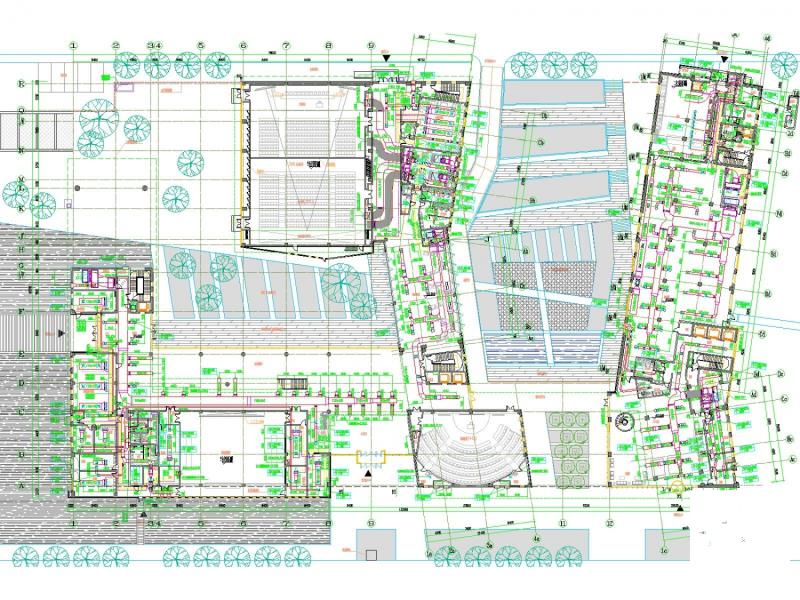

一层通风及空调系统平面布置图

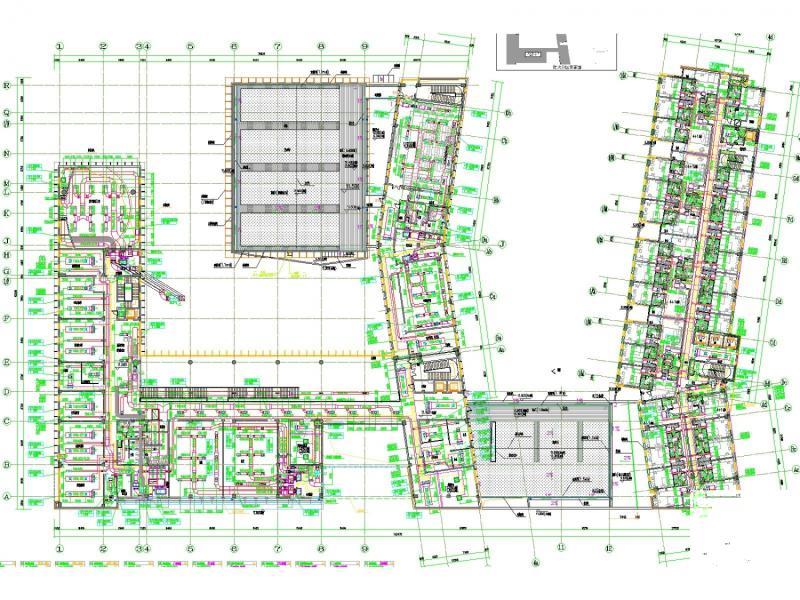

二层通风及空调系统平面布置图

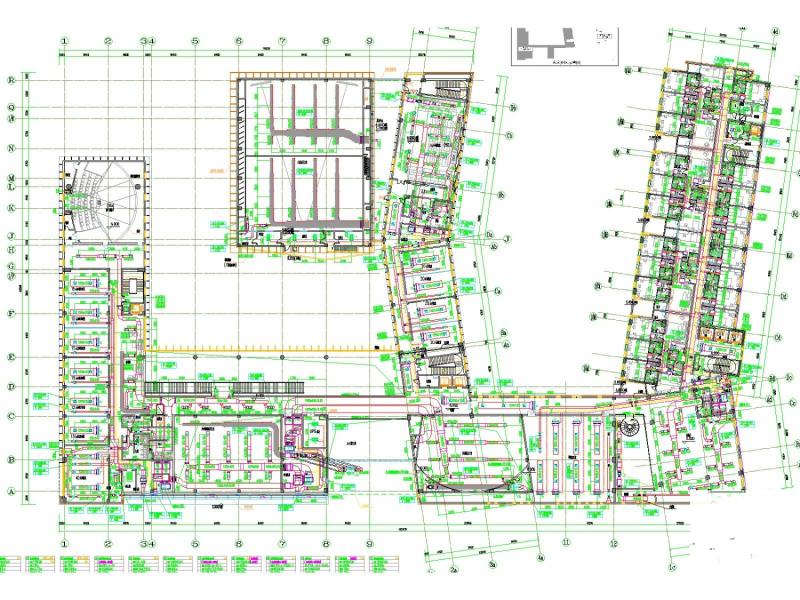

三层通风及空调系统平面布置图

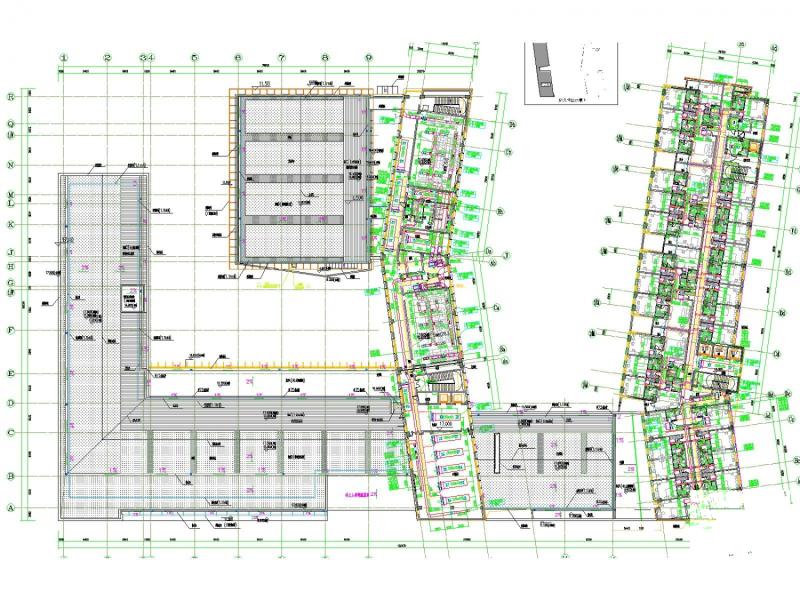

四层通风及空调系统平面布置图
学员楼五~八层通风及空调系统平面布置图
屋顶通风及空调系统平面布置图
