高层办公建筑群及地下建筑通风空调及防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:20416平方米
  • 图纸设计深度:施工图
  • 参考图纸:57张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气源热泵
  • 空调系统:空气-水系统
  • 水系统:单式泵,定流量,双管制
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

  • 设计施工说明
  • 屋顶层空调通风平面图
  • 一层空调通风平面图
  • 二层空调通风平面图
  • 三层空调通风平面图
  • 四层空调通风平面图
  • ...
  • 空调通风平面图
  • 剖面图及设备接管详图
  • 通风排烟系统原理图
  • 1~4#楼空调水系统流程图

附件详情

一、项目概要:
项目为一办公建筑群及地下建筑,其中:1#建筑总高度77.90m,地上19层,办公用,2、3、4#为丙类生产楼,总建筑20416平方米...
二、冷热源:
螺杆式风冷热泵机组,夏季供水温度为7/12°C,冬季供水温度为45/40°C...
三、空调系统:
1.空调水系统为一次泵定水量双管制系统。
2.空调房间采用风机盘管或薄型吊装空调器加新风的空调系统。
3.送风采用方形散流器下送风及旋流风口下送风,回风采用百叶顶部回风...
四、通风系统:
1.各层公共卫生间采用机械排风系统,排风换气次数>10次/h,设备机房均按要求设置机械通风,污水泵房换气次数>40次/h。
2.厨房热加工间的灶具排风量按房间换气次数40次/h考虑...
五、防排烟系统:
1.地下层南侧挑空餐厅设机械排烟系统。
2.办公及楼梯间设有可开启外窗且满足自然排烟要求,均采用自然排烟方式防排烟...

图纸共57张。


地下空调平面图

1~4#楼空调水系统流程图

地下空调通风平面图

二层空调通风平面图

空调水系统流程图

空调通风平面拆分图

空调通风平面图

剖面图

卫生间通风平面图

厂房空调通风平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

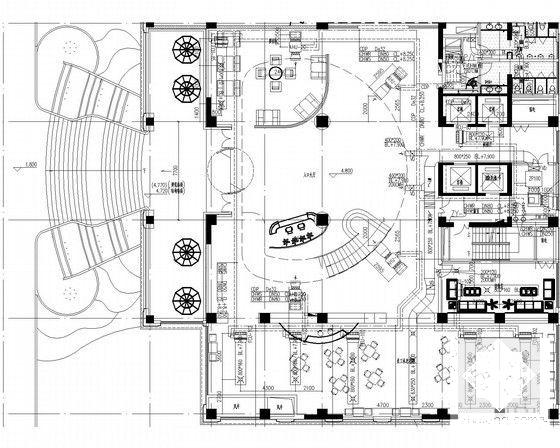

  • 建筑群通风系统 - 1
    建筑群通风系统 - 1

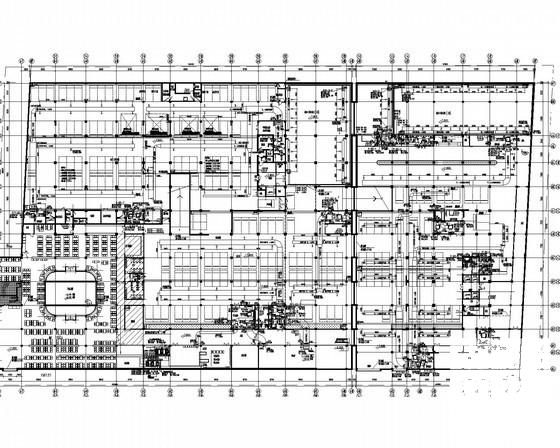

  • 建筑群通风系统 - 2
    建筑群通风系统 - 2

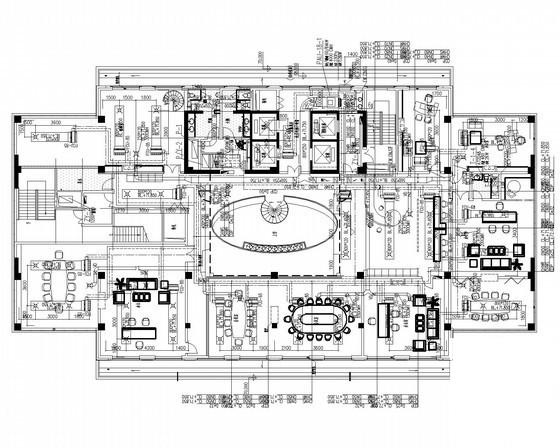

  • 建筑群通风系统 - 3
    建筑群通风系统 - 3

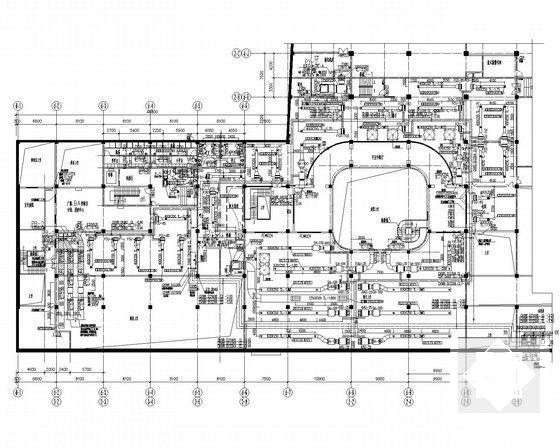

  • 建筑群通风系统 - 4
    建筑群通风系统 - 4
  • 建筑群通风系统 - 5
    建筑群通风系统 - 5
  • 建筑群通风系统 - 6
    建筑群通风系统 - 6
  • 建筑群通风系统 - 7
    建筑群通风系统 - 7
以上是部分截图,请下载附件后查看完整高清内容
