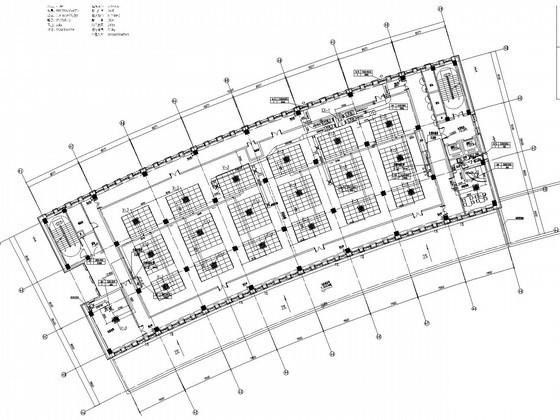

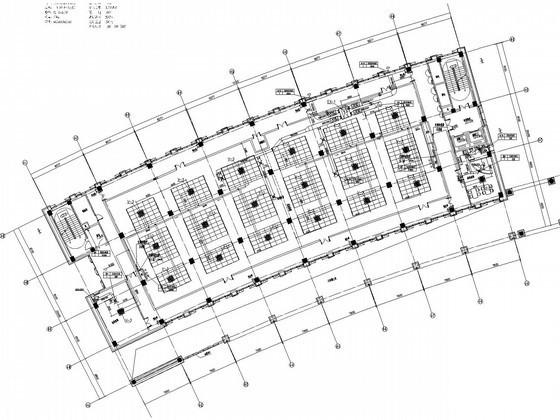

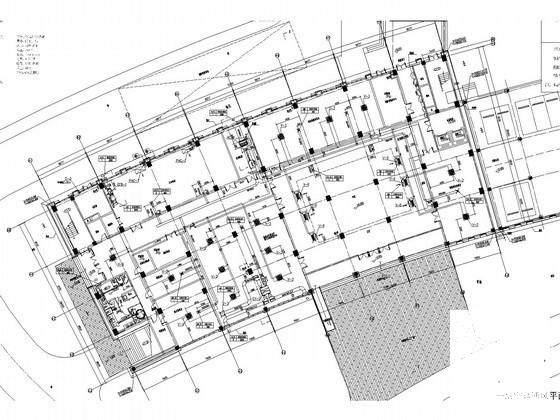

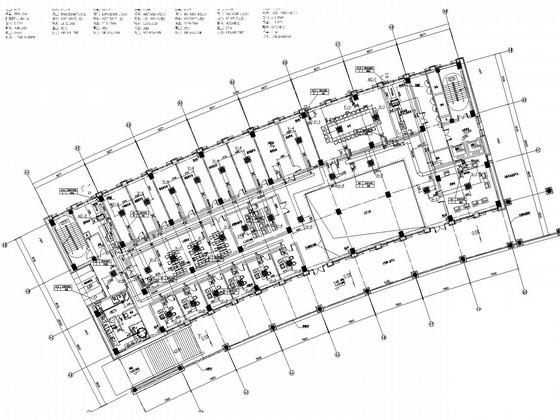

8层公共办公建筑空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

本项目为江苏省某公共建筑，总建筑设计面积：12800平方米；建筑层数：地上八层；建筑高度：32.4m。
二、空调系统：

1.冷热源：冷热源选用多台变制冷剂流量空调系统，空调室外机设置于屋面。
2.风系统：档案库房采用VRV+新风空调系统。每层设全热交换新风机组；各办公室采用采用VRV+新风空调系统。每层设新风机组；室内机根据房间的特点选用了嵌入式四面出风、风管出风等型式，室内机均带凝结水泵...

三、通风排烟系统：

1.通风系统：
各层卫生间设机械排风，每层单独外墙排放...

2.防排烟系统：防烟楼梯间及其合用前室采用自然排烟方式防烟，前室自然排烟开窗面积不小于2.0平方米m，无外窗的楼梯间前室设置正压送风系统；分为2个防烟分区，设排烟竖井烟，每个竖井排烟量为60000m3/h...
