高层办公行政楼空调通风系统设计施工CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：高层建筑
• 图纸设计深度：施工图
• 参考图纸：11张

附件详情

一、项目概要：
该项目地下两层，地上16层，为一行政办公楼...
二、冷热源：
冷热源由酒店冷冻机房经室外管沟引入...
三、空调系统：
1.系统采用两管同程式。
2.大厅、多功能厅采用一次回风的全空气系统。办公、会议等小房间采用风机盘管加新风的空调形式...
四、通风系统：
1.公共卫生间、会议、办公内小卫生间设计排气扇排风。
2.地下汽车库设计机械排风，排风量按6次换气...

图纸共20张。

空调水管平面

空调水系统图

通风平面图

第 1 张图

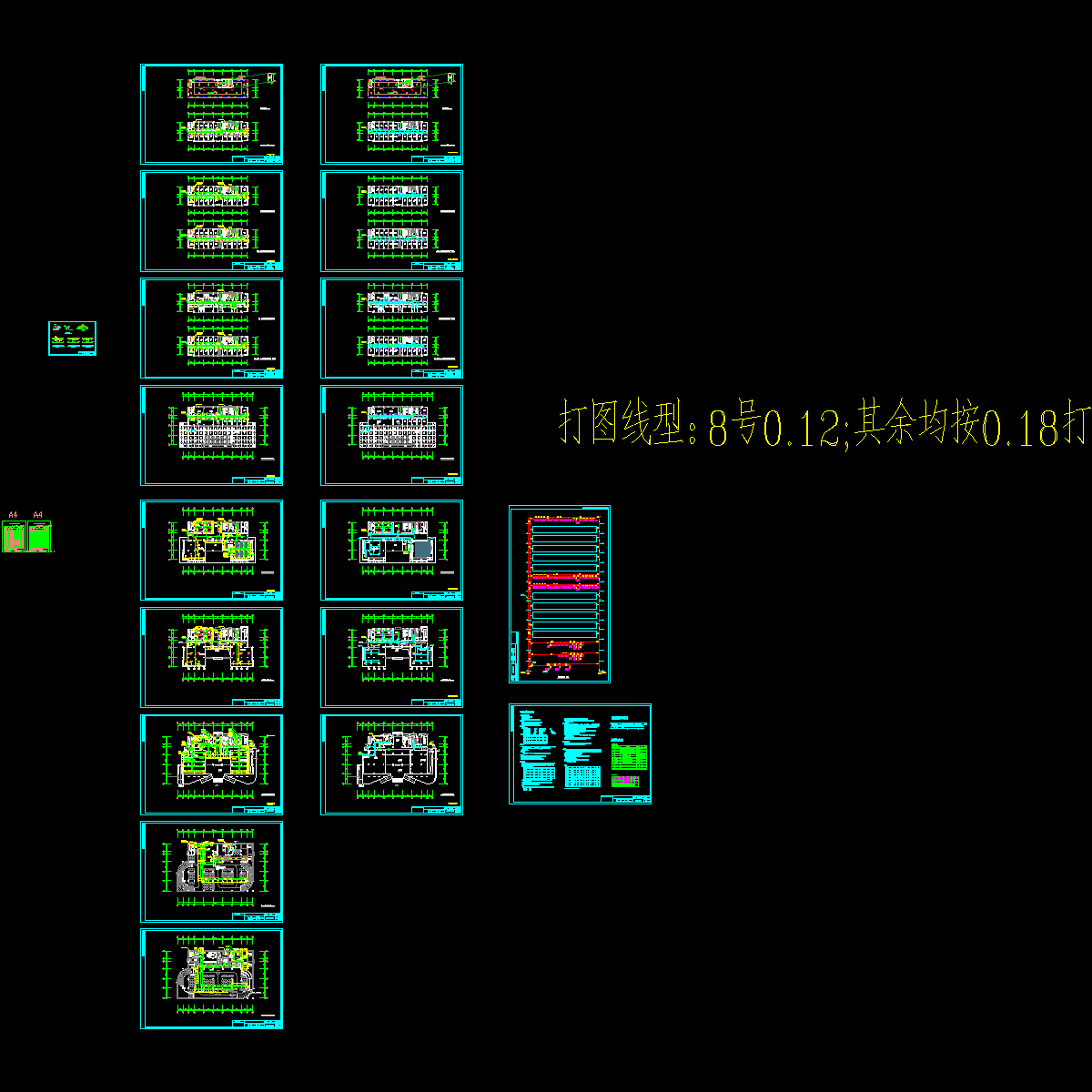

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
