一份8层办公楼空调通风排烟系统设计CAD施工图纸（VRV系统）

tt8899 · 发表于 2020-2-27 14:52:36

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：14456平方米
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：27张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组,空气调节器
空调系统：全空气系统,空气-水系统
水系统：变流量,双管制,异程式
送风方式：散流器送风

附件详情

施工图设计说明
图例
防排烟原理图
主要设备及材料表

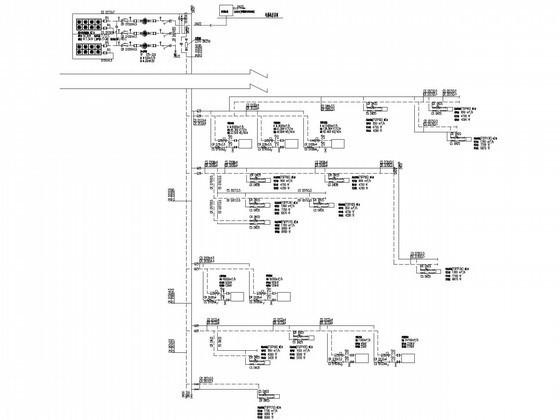

空调冷热水系统流程示意图

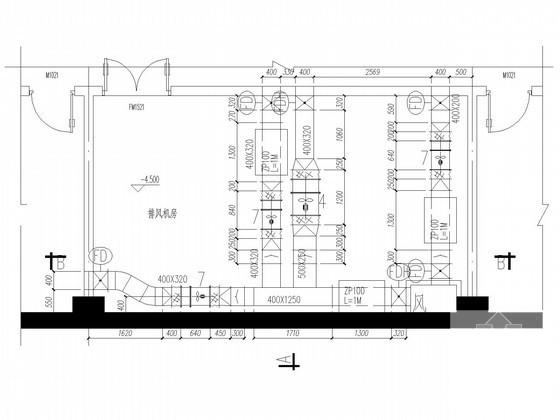

排风机房平面图

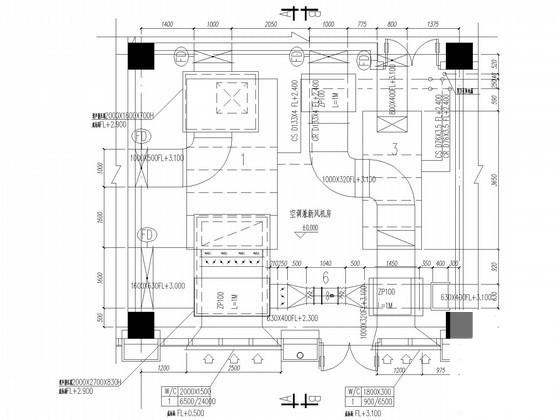

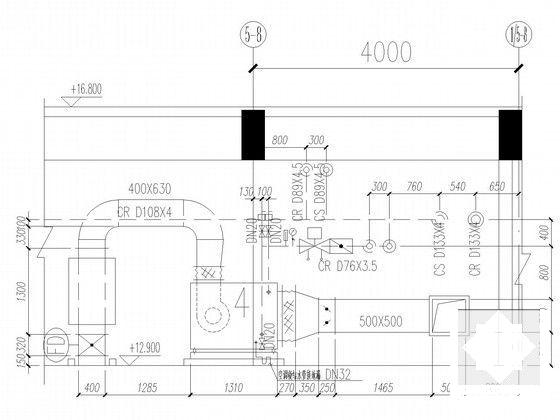

空调机房平面图

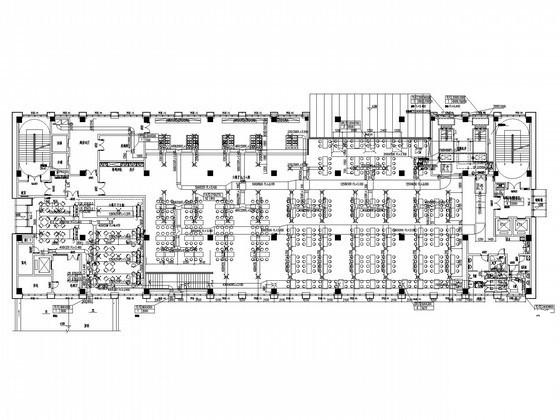

空调通风平面图
通风平面图
......

附件详情

一、项目概要：
总建筑面积:14456平方米，建筑层数:地上8层，地下1层，建筑高度:36.3米.....
二、冷热源：
冷热源选用两台额定制冷量为567kW的螺杆式风冷热泵机组和额定制冷量380匹变制冷剂流量空调机组（VRV），五层办公、六~八层套间设置变制冷剂流量空调系统......
三、空调系统：
1.大厅、一层食堂、二层食堂、三层宴会厅等大空间区域采用全空气低速送风系统。
2.三层包厢、四层包厢等采用风机盘管加新风空调系统。
3.五层办公室、会议室、六层公共活动室、六~八层套间均采用VRV加新风空调系统。
4.空调水系统采用二管制异程式变流量水系统......
四、通风排烟系统：
1.地下层厨房设置机械进排风系统，其中65%由排气罩排除，35%由全面通风系统排除。
2.厕所、库房和水泵房等设置机械排风。
3.地下密闭厨房设置事故通风，与全面排风系统合用，通风换气次数为12次/h......

图纸共27张。
