22层酒店办公楼建筑空调通风排烟系统设计施工CAD图纸

  • 设计详细说明:无
  • 建筑类别:酒店
  • 建筑地上层数:22层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:空气-水系统
  • 项目所在地:上海

附件详情

  • 图例
  • 主要设备表
  • 空调通风平面图
  • 设备层空调通风平面图
  • 加压送风系统图
  • 内走道排烟系统原理图
  • 机房层空调通风平面图
  • 设备剖面图
  • ......

附件详情

一、项目概要:
项目位于上海市,为一商品房加酒店建筑,地上22层,地下2层......
二、冷热源:
冷热源采用离心式冷水机组,螺杆式冷水机组, 油气两用蒸汽锅炉......
三、空调系统:
采用组合式新风空调机组,超薄型吊顶空调机组......

图纸共18张

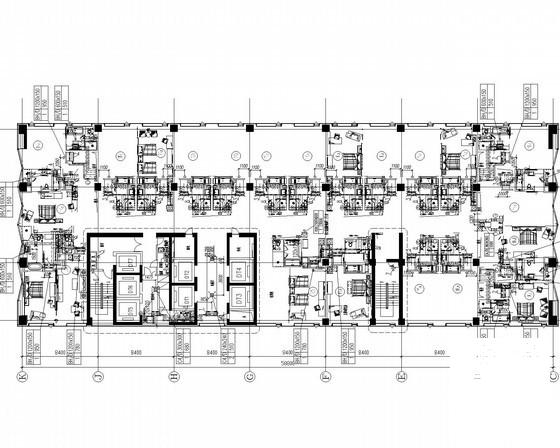

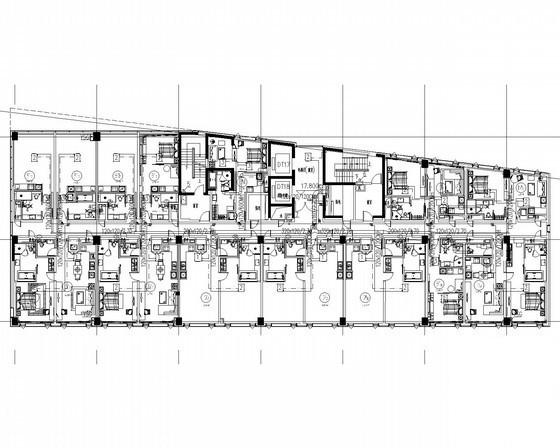

办公楼空调通风平面图

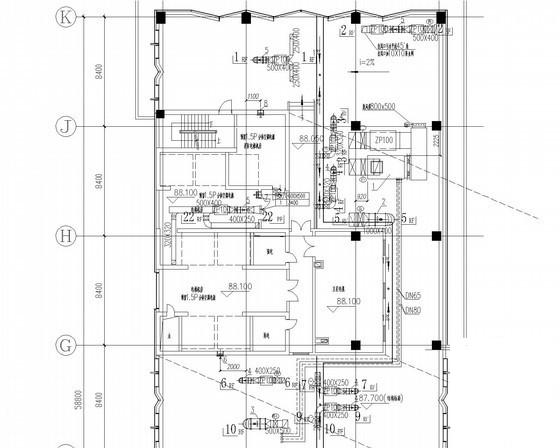

机房层空调通风平面图

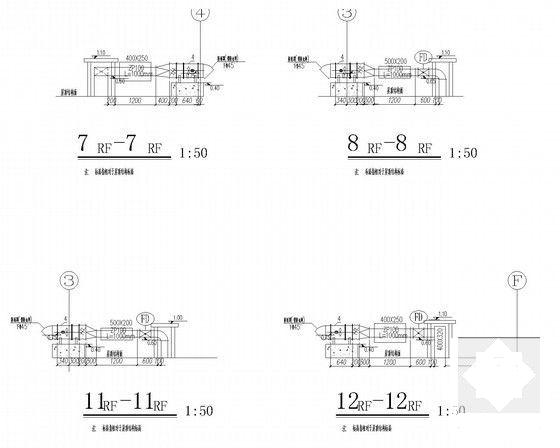

设备剖面图

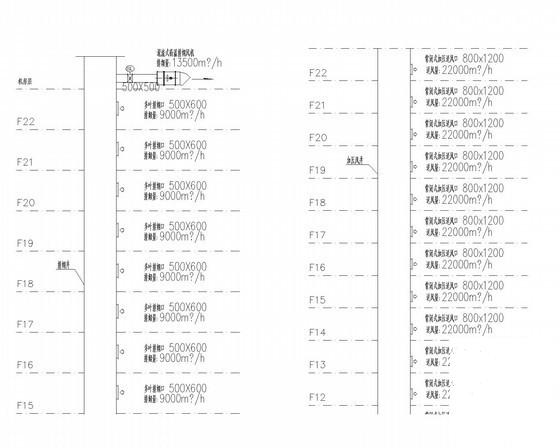

内走道排烟系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 建筑办公楼设计图纸 - 1
    建筑办公楼设计图纸 - 1
  • 建筑办公楼设计图纸 - 2
    建筑办公楼设计图纸 - 2
  • 建筑办公楼设计图纸 - 3
    建筑办公楼设计图纸 - 3
  • 建筑办公楼设计图纸 - 4
    建筑办公楼设计图纸 - 4
  • 建筑办公楼设计图纸 - 5
    建筑办公楼设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
