一份高层酒店空调及通风排烟系统设计CAD施工图纸（冷热源水系统）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：37926.4平方米
• 图纸设计深度：施工图
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组
• 水系统：双管制,异程式,闭式
• 送风方式：散流器送风
• 设计年代：近代

附件详情

• 暖通设计说明
• 排烟系统图
• 地下室风机房详图
• 空调冷热源水系统流程图
• 地下二层通风防排烟平面图
• 屋顶层空调通风防排烟平面图
• ......

附件详情

一、项目概要：
该项目为一类高层公共建筑。规划占地面积为7004.6m2，总建筑面积37926.4m2，其中地下为12663.2m2，地下停车180辆，本地块建筑物及构筑物限高80米......
二、冷热源：
采用风冷螺杆式热泵机组,采用2台制，采用直接蒸发式变冷媒热泵机组，采用风冷螺杆式热泵机组(部分热回收型)采用2台......
三、空调系统：
空调冷热水系统采用闭式二管制机械循环异程式系统, 空调水系统定压采用采用闭式定压膨胀补水机组的定压方式，......
四、通风及防排烟系统：
水泵房、汽车库房等会采用机械通风系统，自然进风......

图制于 图纸共26张。

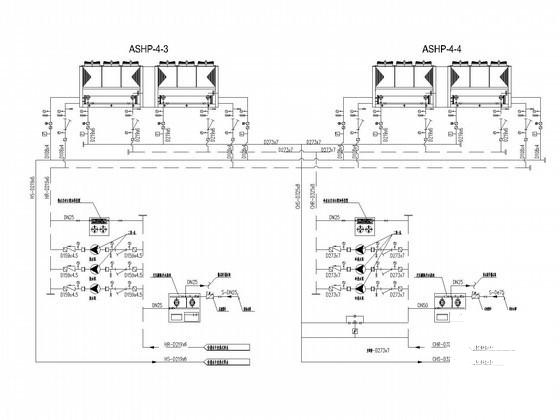

冷热源水系统流程图

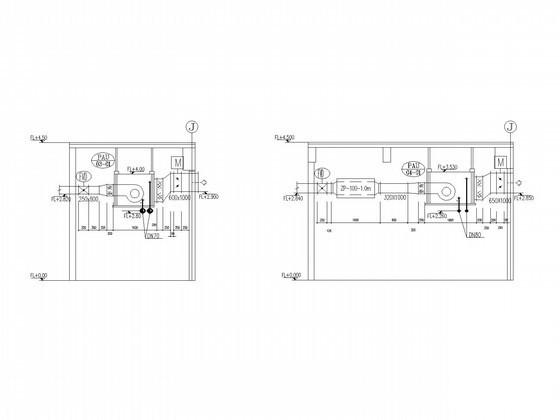

空调机房详图

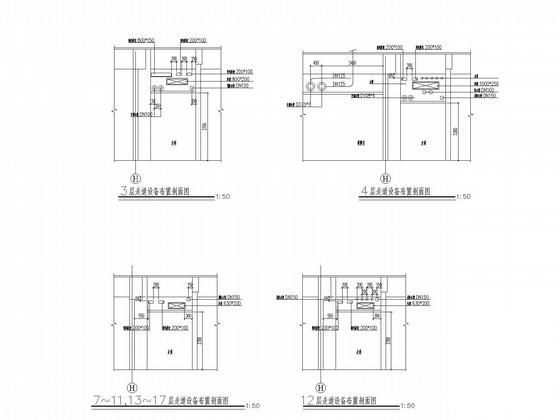

走道设备布置剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
