一份3层温泉酒店空调通风及防排烟系统设计CAD施工图纸（VRV系统）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计面积：5395平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目所在地：辽宁

附件详情

一、项目概要：

该项目位于辽宁省，是一多层温泉酒店项目，总建筑面积约5395平方米，建筑高度23.8m，地上三层。图纸内容包含设计施工说明，一层通风、空调及防排烟平面图，二层通风、空调及防排烟平面图，三层通风、空调及防排烟平面图等...

二、空调系统：采用VRV系统...

三、 通风防排烟 系统：

1通风系统：所有地上设置气体灭火的房间，设置气体灭火后的机械排风装置，其排风量按每小时不小于6次计算。防

护区的气体消防排风口设置在防护区的下部，排风系统在气体消防灭火时关闭，气体消防灭火后，启动排风机排风。气体灭火房间通风系统应就地设置启动开关装置，装置应设在气体灭火房间外便于操作的位置。

2防烟系统：本项目共设防烟楼梯间加压送风系统2个。防烟楼梯间及其前室，只对防烟楼梯间加压送风。防烟楼梯间的加压送风系统，送风口为双层百页风口...

3排烟系统：三层走道不满足自然排烟要求，需要设置机械排烟系统，防烟分区面积不大于500m2，为一个排烟系统系统排烟量按最大防烟分区面积每平米不少于60立方米/小时计算...

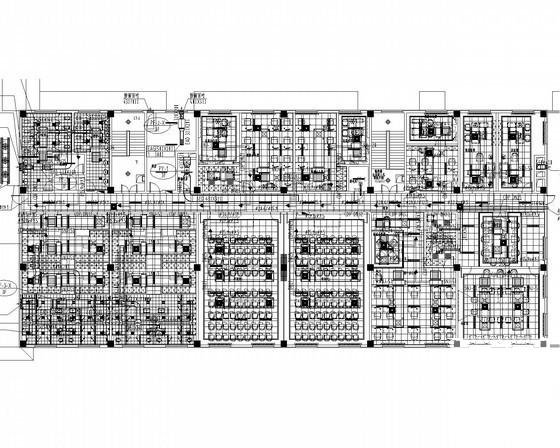

二层通风、空调及防排烟平面图

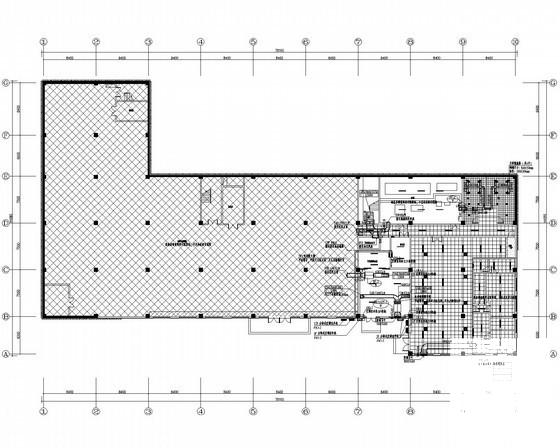

一层通风、空调及防排烟平面图

第 1 张图

第 2 张图

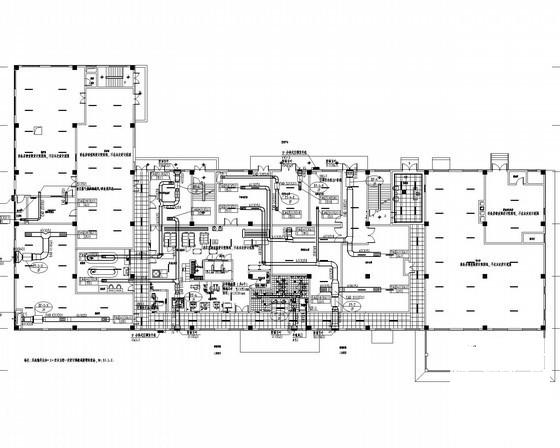

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
