一份16层大型酒店建筑空调及防排烟系统设计CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：63张
• 设计年代：近代
• 设计内容：空调,防排烟,冷热源
• 冷热源：电动压缩式冷水机组,锅炉
• 空调系统：全空气系统,空气-水系统
• 水系统：定流量,变流量,双管制,同程式,异程式,闭式
• 送风方式：散流器送风
• 节点大样：集分水器
• 项目所在地：云南

附件详情

• 设计施工说明
• 通风平面配置图
• 水管平面配置图
• 冷热水机房管道平面图
• 空调水系统流程图
• 空调水立管系统图
• 正压送风系统图
• 内走道排烟系统图
• 分集水器平面图
• ...

附件详情

一、项目概要：
项目位于云南省，为一酒店项目，地上16层，设计范围：空调系统，通风系统，消防排烟系统设计......
二、冷热源：
中央空调系统的冷热源由设于地下一层的水冷螺杆式冷水机组及常压间接式燃气热水锅炉集中制备......
三、空调系统：
1.风系统：主要采用全空气空调系统，气流组织形式为上送(集中)回风，部分采用风机盘管加新风的空调方式。
2.水系统：采用二管制闭式机械循环，1~5层采用异程系统，6~16层采用竖向同程水平异程，主机侧定流量,负荷侧变流量设计......

图纸共63张。

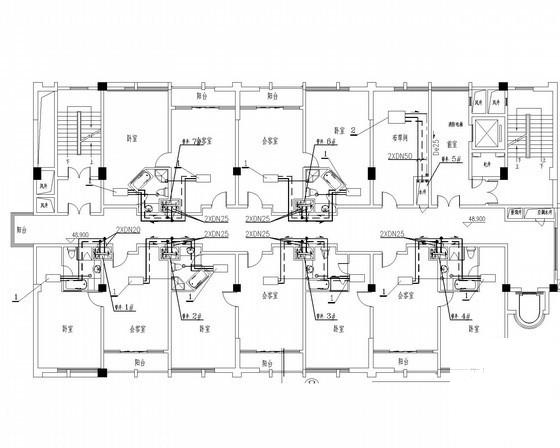

空调水管平面配置图

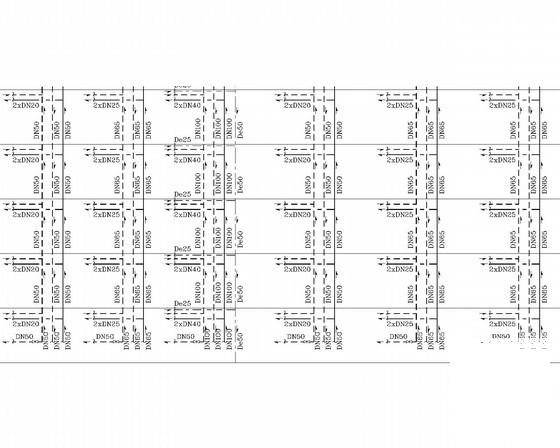

空调水立管系统图

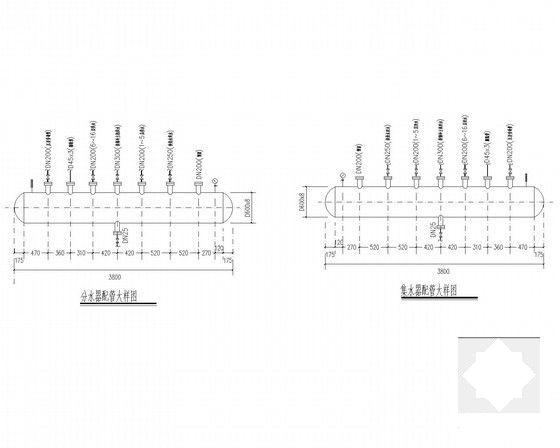

分集水器大样图

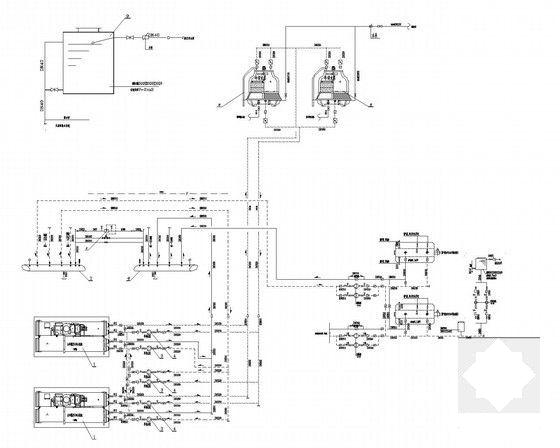

空调水系统流程图

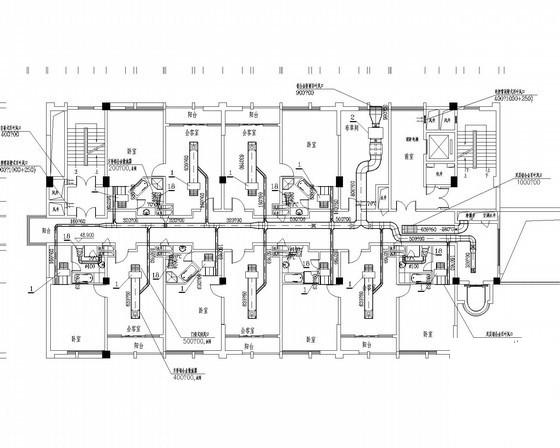

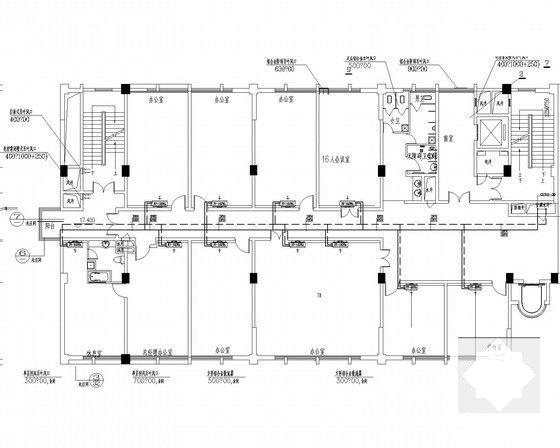

通风平面配置图

冷热水机房管道平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
