6层公共行政办公楼空调通风及消防系统设计CAD施工图纸（VRV系统）(dwg)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：15510.4平方米
• 地上层数：6层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计内容：空调,通风,其它
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目地址：江西

附件详情

• 设计施工说明
• 空调通风图例
• 主要设备性能参数表
• VRV配管流程图
• 通风平面图
• 空调通风平面图
• 空调冷媒管平面图
• 屋面设备布置平面图

附件详情

一、项目概要：
项目位于江西省，总建筑面积15510.4m2，地下一层，地上六层，总建筑高度26.8m...
二、空调系统：
1.该项目空调计算冷负荷1280kW；单位面积的冷负荷指标为98W/m2。
2.建筑内部房间均采用热泵型直接蒸发式变制冷剂流量多联空调系统。
3.为满足大空间空调气流组织的要求，采用独立的屋顶式空调机组...
三、通风系统：
1.卫生间设机械排风系统，排风量按每小时10次换气次数计算。
2.地下水泵房、弱电间设机械排风，换气次数6次/小时；变配电间设机械排风，换气次数8次/小时...
四、 ：
1.半地下室走道采用自然排烟方式，其有效可开启外窗面积不小于该走道面积的2%，且排烟口距最远点的水平距离不应超过30m。
2.地上内走道竖向设机械排烟，负担两个以上防火分区，排烟量按120m/（m·h）3计算，且排烟口距最远点的水平距离不应超过30m...

图纸共20张。

空调通风平面图

VRV配管流程图

空调冷媒管平面图

屋面设备布置平面图

地下平面图

hvac.dwg

目录、设计说明、图例、材料表.dwg

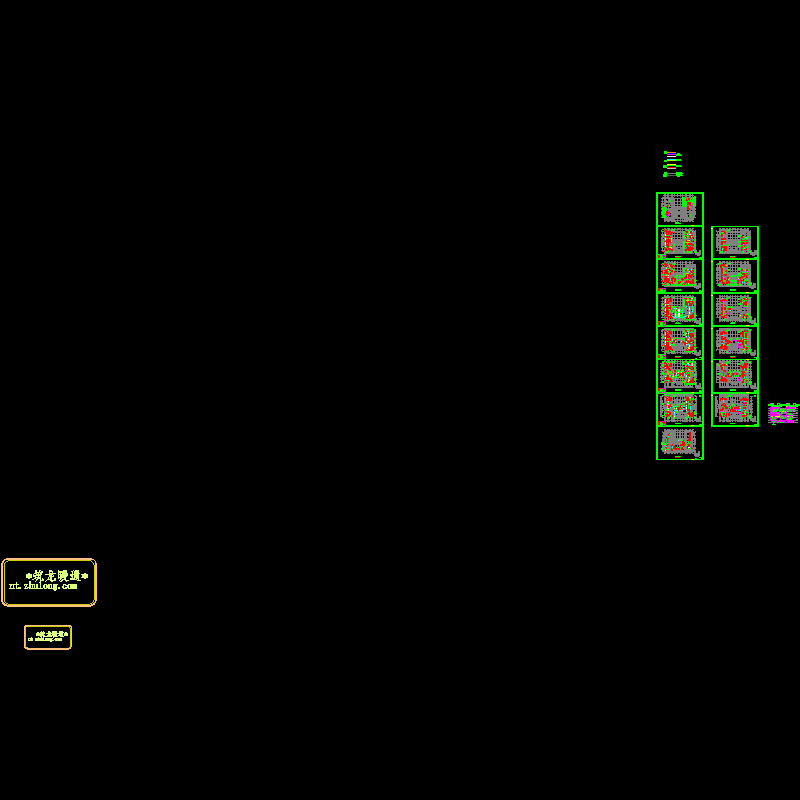

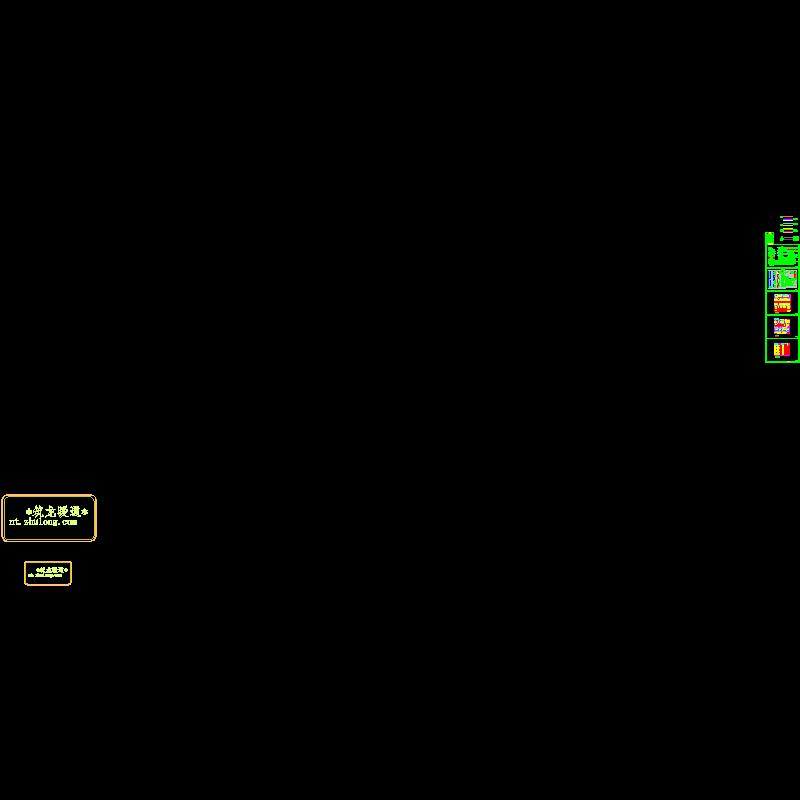

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
