一份10层办公写字楼空调通风系统设计CAD图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：办公
• 建筑地上层数：10层
• 图纸设计深度：方案(初设图)
• 参考图纸：10张
• 设计内容：空调,通风
• 冷热源：市政热网,电动压缩式冷水机组
• 空调系统：全空气系统
• 采暖系统：散热器供暖
• 全空气系统：变风量
• 送风方式：散流器送风

附件详情

本项目为某写字大楼暖通空调设计。图纸共25张。

三、四层空调平面图

五、六层空调平面图

屋面空调平面图

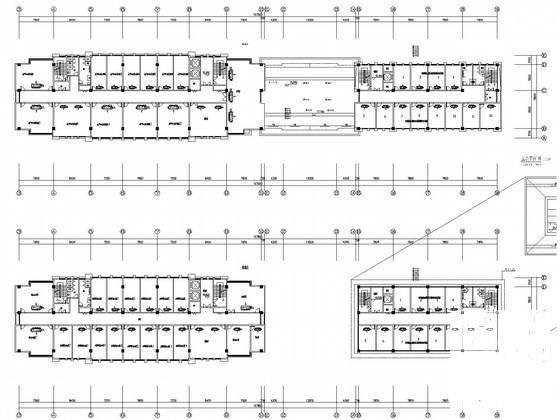

第 1 张图

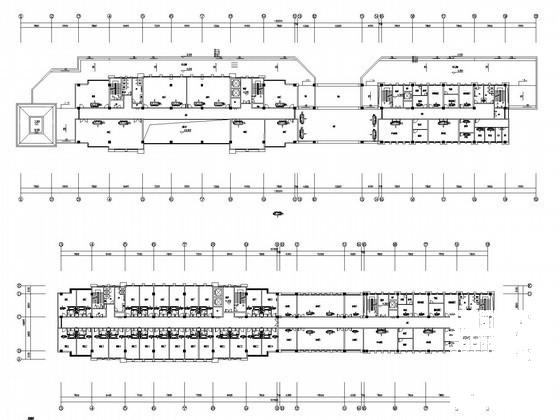

第 2 张图

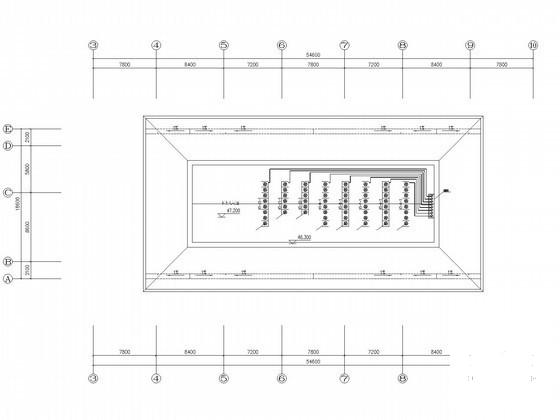

第 3 张图

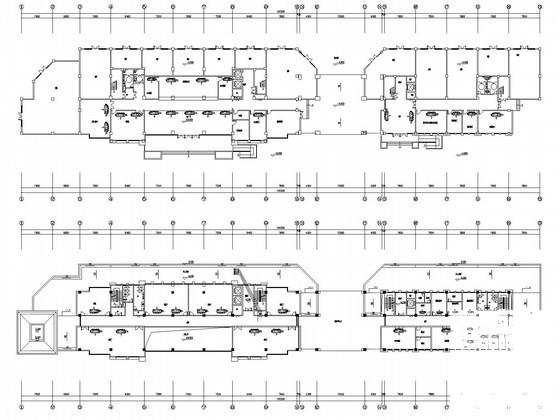

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
