一份42层办公楼空调通风系统设计CAD施工图纸（多联式空调系统）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：超高层建筑
• 建筑设计面积：23400平方米
• 建筑地上层数：42层
• 建筑地下层数：1层
• 参考图纸：13张
• 设计内容：空调,通风
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 采暖系统：散热器供暖
• 送风方式：散流器送风
• 节点大样：空气处理机组
• 项目所在地：山东

附件详情

一、项目概要：

该项目为济南以一办公楼空调工程，建筑面积23400平方米。本建筑地下1层，地上42层，建筑高度 154.3米，1至5层为裙房，6-20层、22－42层均为标准层，21层为避难层；房间主要功能有办公室、休息室、电梯前室等。图纸内容包含设计施工说明、设备材料表、空调平面图、空调配管平面图、室外机布置平面图、室外机安装大样图等...

二、空调系统：

（1）空调室外机的布置：该资料6至16层的室外机设置于每层的库房内；17至20层及22至29层的室外机均置于21层避难层内,室外机沿着外墙布置，留有足够的进风排风面积，能保证通风散热效果。30层到42层的室外机均布置在主楼屋顶上，统一排布，通风散热效果良好，不影响整个建筑物的立面效果。
（2）办公室和电梯前室采用天花板内置风管式室内机，设置于房间的吊顶内，采用顶送顶回的空调方式送风口选用方形散流器,回风口选用可开式单层百叶风口。
（3）各层的休息区采用四面出风嵌入式室内机,可以很灵活、方便地配合吊顶的装潢, 美观、大方.
(4) 每层采用一台KPI全热交换器作为新风机，通过室内外双向换气，空调的能量从排风中回收到新风中， 既高效节能，又保证了各房间的新风量...

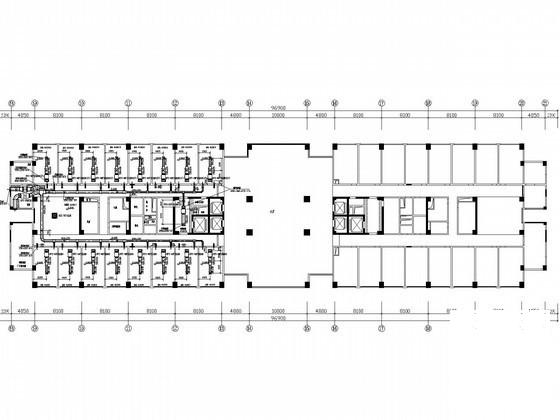

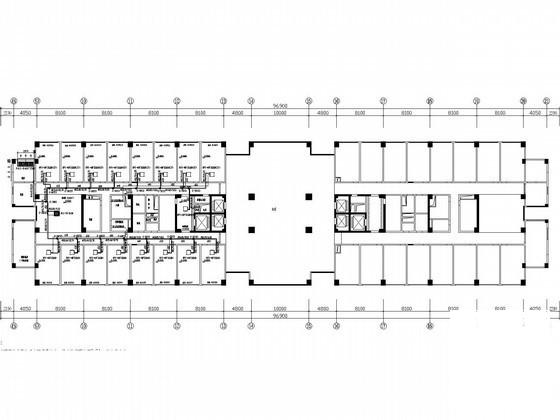

标准层空调配管平面图

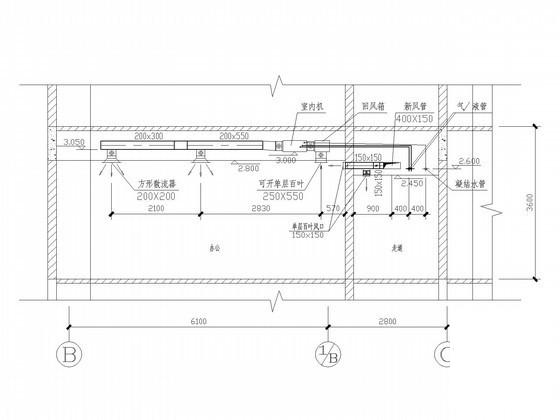

室内机安装大样图

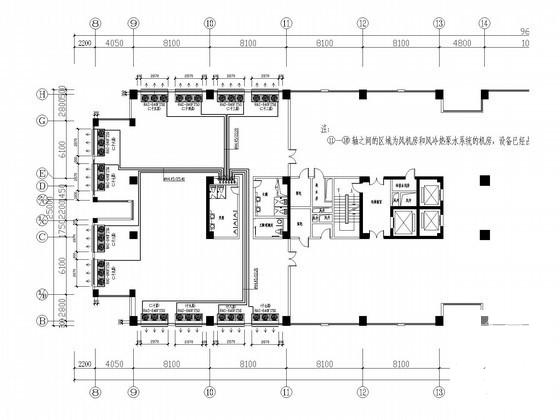

室外机布置平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
