项目后勤楼多联式空调系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计内容:空调
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统

附件详情

一、项目概要:
该项目为医院空调改造工程,建筑总面积为13000m2....
二、空调系统:
本建筑主要采用VRVII变频多联式中央空调系统加新风的空调方式...
三、通风系统:
1.大餐厅设热回收式新风及排风系统.包厢设新风系统及排风扇排风系统。
2.健身房棋牌室等房间设新风系统...

图纸共9张。

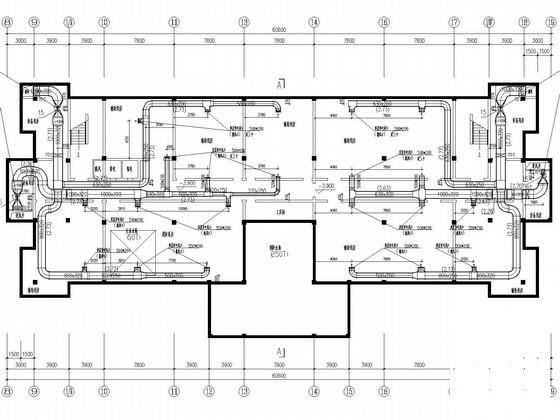

地下室通风平面图

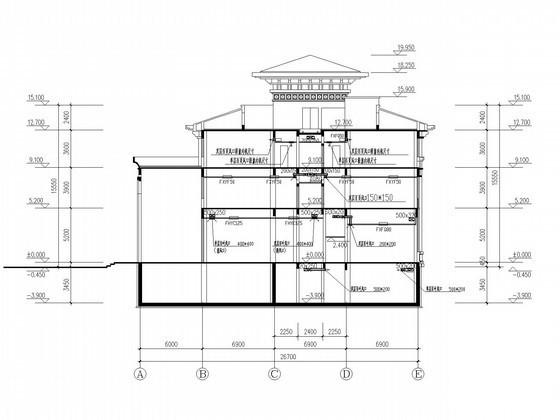

A-A剖面图

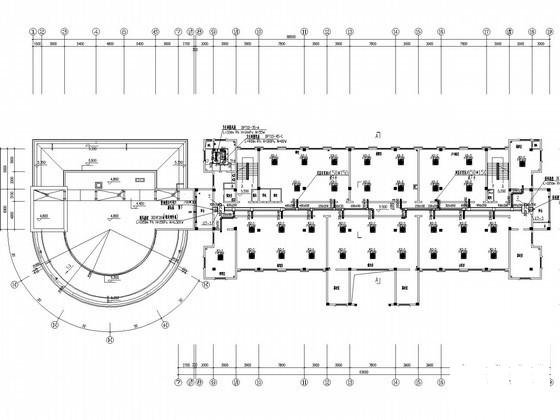

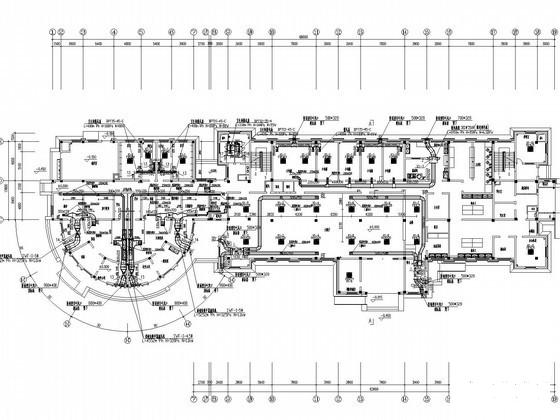

空调通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 多联式空调系统 - 1
    多联式空调系统 - 1
  • 多联式空调系统 - 2
    多联式空调系统 - 2
  • 多联式空调系统 - 3
    多联式空调系统 - 3
  • 多联式空调系统 - 4
    多联式空调系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
