公司宿舍楼变频多联空调设计CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅,办公
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计内容：空调,通风,防排烟
• 空调系统：制冷剂系统

附件详情

该项目为成都市某公司宿舍大楼，共有南北两栋六层宿舍楼和中间二层的办公楼设计范围包括：六层数码涡旋中央空调系统设计；整栋大楼通风系统设计。
南北两栋一层至六层空调采用变频多联空调系统，按分层布置一拖多形式设置，室内机采用一面出风嵌入式侧吹室内机，室外机为模块式变频机组，室外机与室内机按层次分系统设置。中间两层楼采用变频多联机空调系统，按分层布置一拖多形式设置，室内机采用天花板嵌入式四面出风室内机。

2

3

4

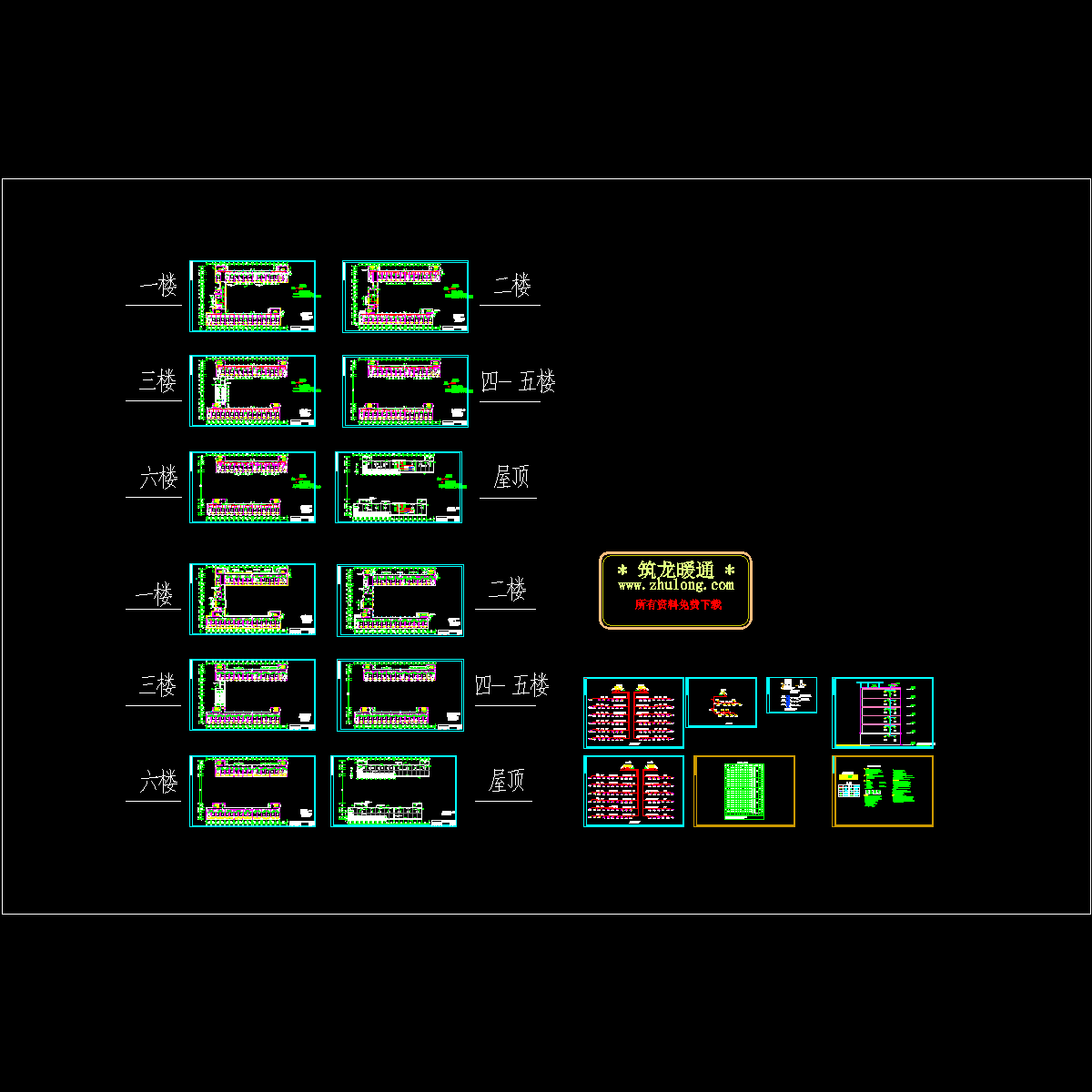

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
