一份社会工作保障办公楼多联空调系统设计CAD施工图纸（建筑设计）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

一、项目概要：
办公区用房，地上五层，建筑面积为8294平方米,其中一到三层为办事大厅，四层为教室及会议室等，五层为办公室、管理中心等...
二、冷热源：
该项目空调采用变制冷剂流量多联分体式空调系统...
三、空调系统：
1.办公、大厅区域采用四面出风嵌入式送风系统，送风形式为上送上回，空调机组设于吊顶内。
2.部分区域采用采用风管式空调室内机...

图纸共12张。

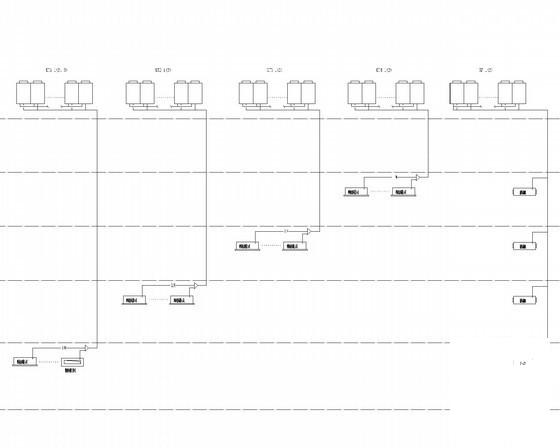

空调冷媒管系统原理图

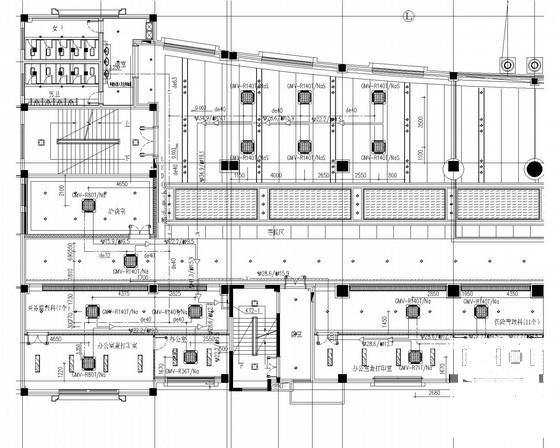

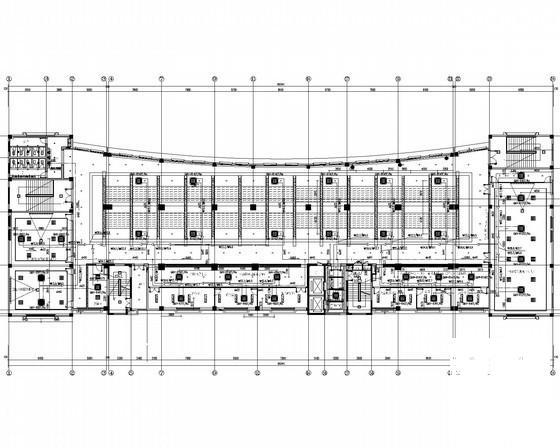

四层空调平面图

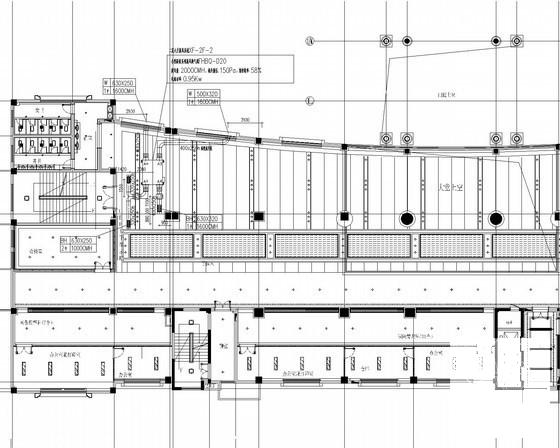

新风平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
