一份小型办公楼空调新风系统设计CAD施工图纸（建筑设计）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：2200平方米
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 设计内容：空调,冷热源
• 冷热源：空气源热泵
• 水系统：双管制,同程式,异程式
• 送风方式：散流器送风
• 项目所在地：广东

附件详情

• 设计施工说明
• 主要设备材料表

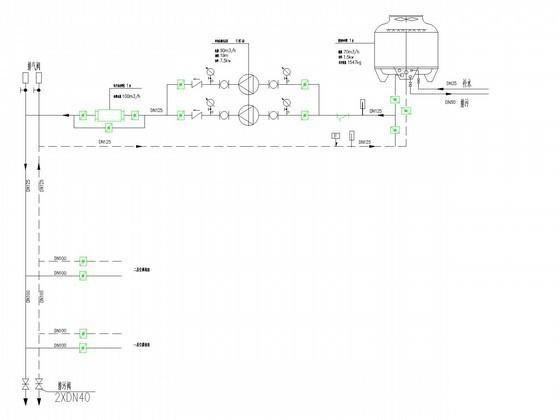

• 空调水系统原理图

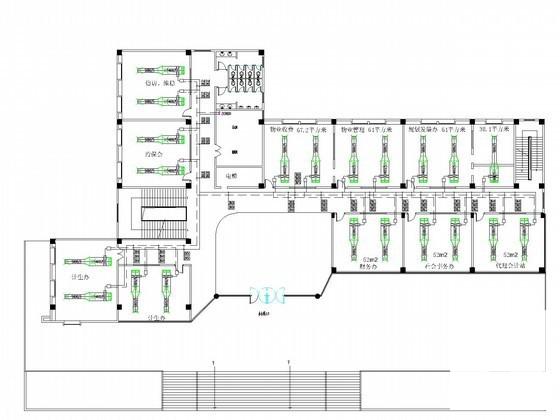

• 一层空调平面图
• 梯间及水池天面平面图
• ...

附件详情

一、项目概要：
项目为一办公楼，该项目总空调面积约为2200m2...
二、冷热源：
该项目采用水冷高效节能型空调系统，即冷却塔+冷却水泵+空调机组...
三、空调系统：
1.采用分体式风机盘管的空调方式，送风形式为上送上回。
2.空调水系统为双管制的开式冷却水系统，竖管采用双管异程式设置，供回水管同程异程...
四、新风系统：
新风采用自然新风的形式，亦能满足新风要求...

图纸共17张。
