一份层办公楼空调新风系统设计CAD施工图纸（计算书空调系统安装工程量清单）(直流变频多联机)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：196660.28平方米
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 设计内容：空调,通风,冷热源
• 冷热源：电动压缩式冷水机组
• 项目所在地：重庆

附件详情

一、项目概要：
该项目总建筑面积为196660.28m2，其中3#楼在本次的设计范围内空调净面积为15653m2....
二、冷热源：
办公楼均采用全直流变频多联机组提供冷热源，冷媒采用R410A环保冷媒...
三、空调系统：
1.空调室内机：采用天花板内藏风管式。
2.各房间采用室内机＋中央预设新风风道。
3.空调多联机系统属二次设计范围...
四、通风系统：
1.所有空调面积内换气次数按1次/h计。
2.个人人均占有新风量按20m2/h计。
3.厨房设机械排风系统不包含在该资料内，厕所、过道排风由后期装饰单位进行设计...

图纸共20张。

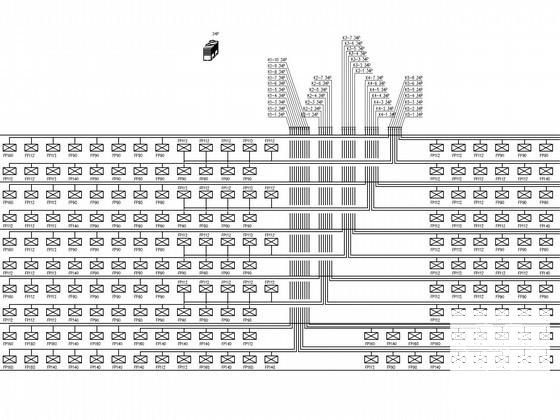

空调系统图

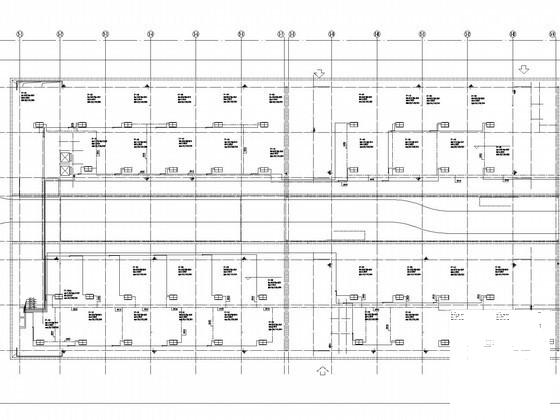

水管平面图

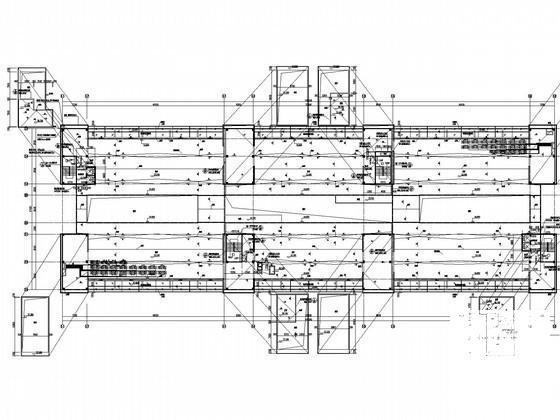

屋顶层平面图

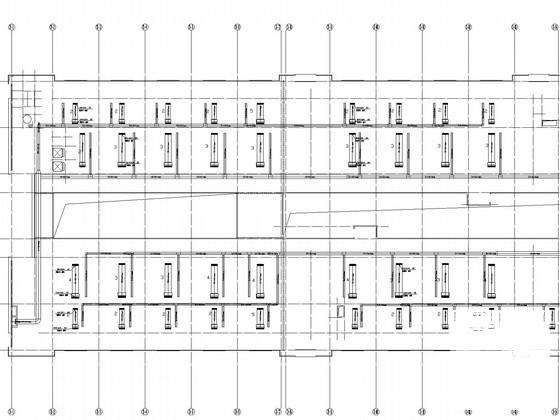

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
