4层小型商场空调系统设计施工CAD图纸
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计内容：空调
附件详情
一、项目概要：
一-四层商场空气调节设计...
二、冷热源：
系统冷源采用水冷活塞式冷水机组，冷冻水进/出水温度12/7℃，冷却水进出水温度32/37℃...
三、空调系统：
1.空调水系统为一次泵定流量两管制闭式循环系统。
2.空调系统形式选择为全空气回风系统，散流器下送...
图纸共12张。

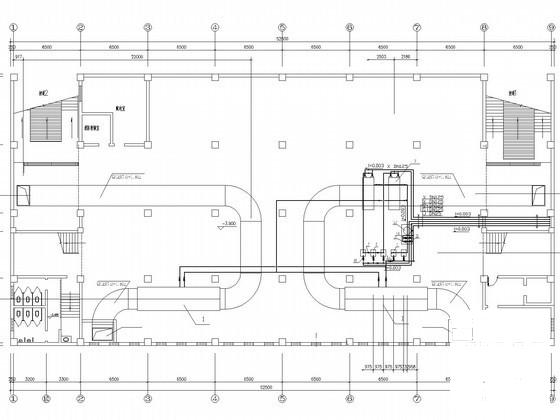

地下室风系统平面图

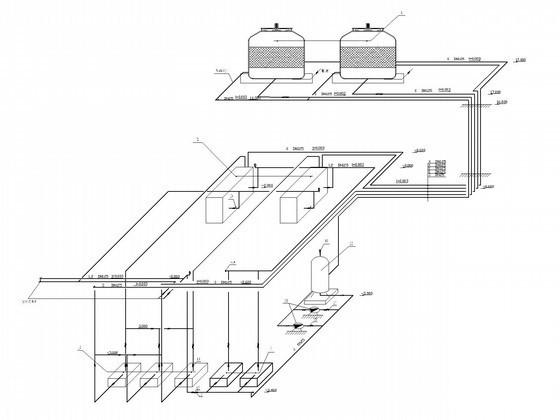

水系统图

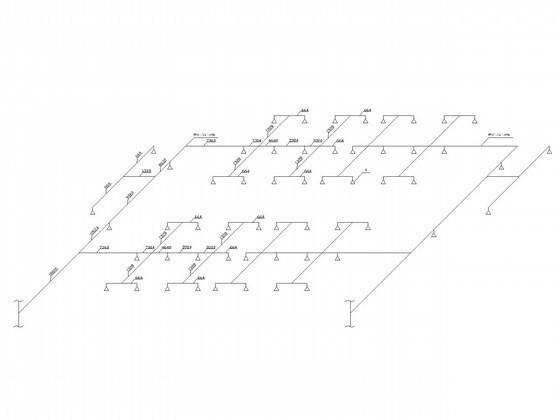

空调风系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

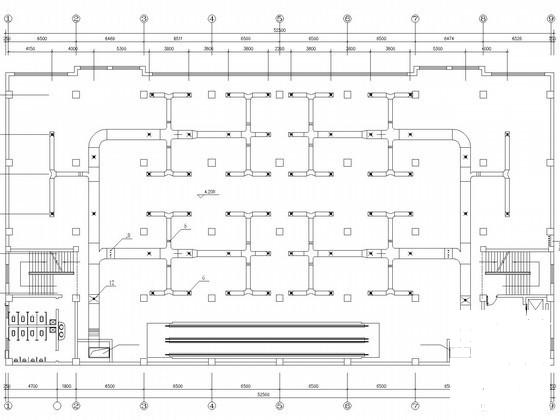

小型商场设计图纸 - 1 -
小型商场设计图纸 - 2 -
小型商场设计图纸 - 3 -
小型商场设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-30
- 评论次数：0
- 浏览次数：0
- 文件大小：0.61 MB
- 收藏次数：0
-
文件名称：
附件-995858575666058098099.rar
小型商场设计图纸下载
