一份多层办公楼集中空调系统设计CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 设计年代：近代
• 设计内容：空调
• 项目所在地：重庆

附件详情

一、项目概要：

该项目是一个多层办公楼，地上8层，地下1层，建筑面积12946平米。图纸内容包含设计施工说明，主要设备材料表及图例，新风布置平面图，空调水系统布置图等...

二、空调系统：

1.该项目设计为独立的集中空调系统，空调系统夏季供冷，冬季供热。
2.空调水系统采用双管闭式机械循环系统 , 采用屋顶膨胀水箱进行定压补水。冷冻循环水系统均设置水过滤器及电子除垢仪。
3.采用风机盘管加独立新风方式

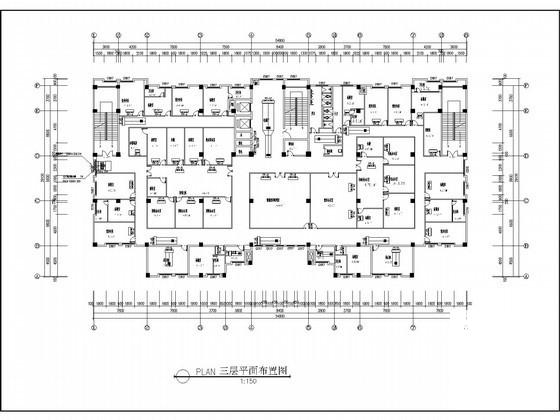

三层 平面布置图

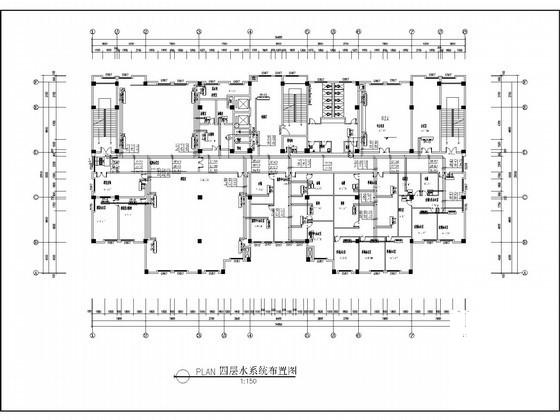

四层水系统布置图

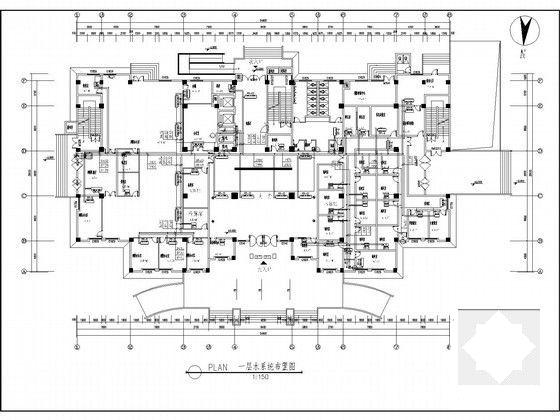

一层水系统布置图

一层水系统布置图

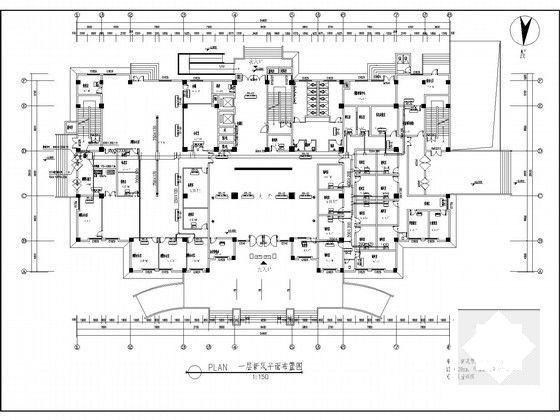

一层新风平面布置图

一层新风平面布置图

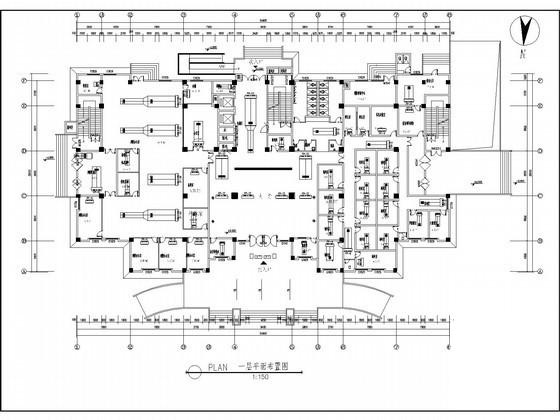

一层平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
