多层商业裙楼暖通空调系统设计CAD施工图纸(大院作品)

[复制链接]

0

主题

0

帖子

1297

积分

超级版主

Rank: 8Rank: 8

积分
1297
发表于 2020-2-28 20:49:57 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:100000平方米
  • 建筑地上层数:5层
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 设计施工说明
  • 空调水管平面总图
  • 空调水管平面图
  • 裙楼空调系统流程图
  • 裙楼空调水系统图
  • 空调主机房大样图
  • 通风平面图
  • ...

附件详情

一、项目概要:
项目位于广州市,裙楼总建筑面积约10万平方米,建筑类别为商业、超市、餐饮等,本建筑地下四层,地上五层,建筑高度为35m...
二、冷热源:
冷热源采用离心式冷水机组及螺杆式冷水机组...
三、空调系统:
1.空调水系统:该项目采用两管制变水量系统.垂直立管采用同程式,水平管道采用异程式系统。
2.冷冻水水泵系统采用一次泵系统,变流量运行。
3.新风负荷由空调处理器承担,经新风空调处理器处理后送入室内...
四、通风系统:
1.卫生间采用机械补风,排风换气次数10次/h,补风量不小于排风量的50%。
2.主机房、水泵房采用机械补风,排风换气次数6次/h,补风量不小于排风量的50%...

图纸共26张。

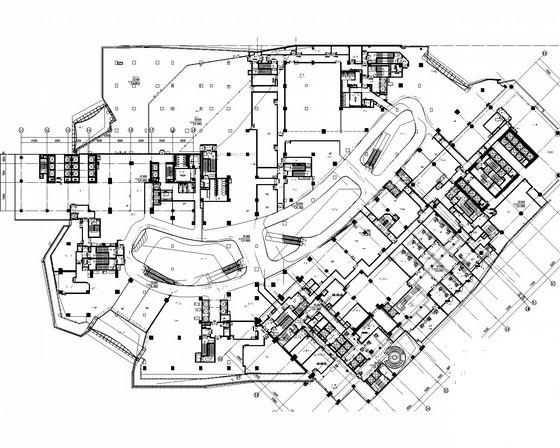

地下通风平面图

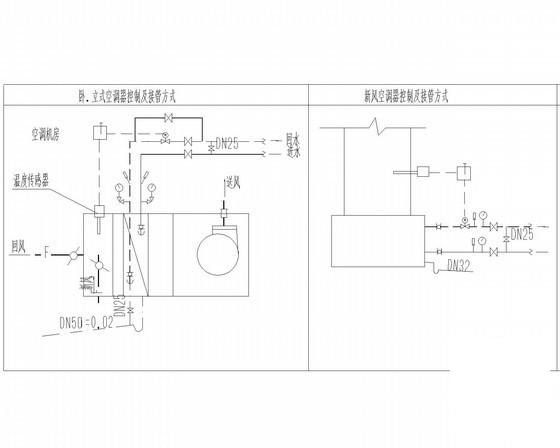

空调器控制及接管方式

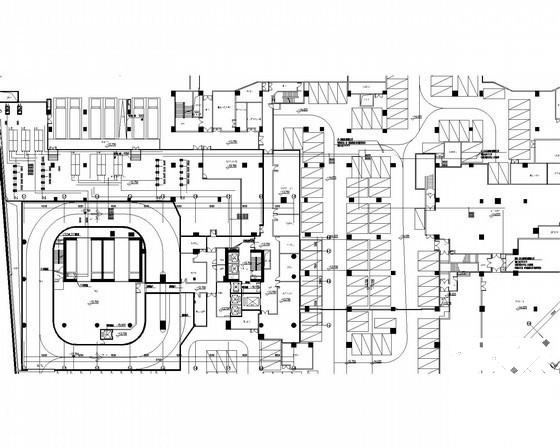

空调水管平面图

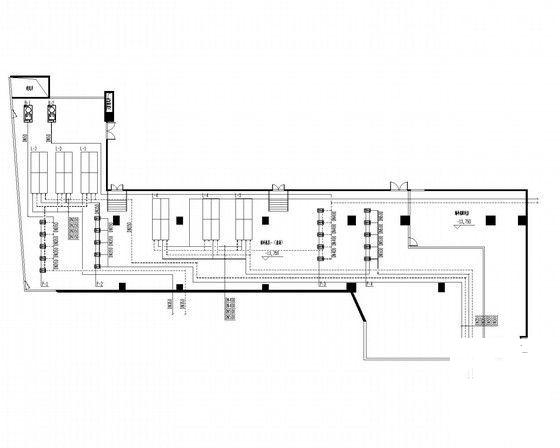

空调主机房一管路平面图

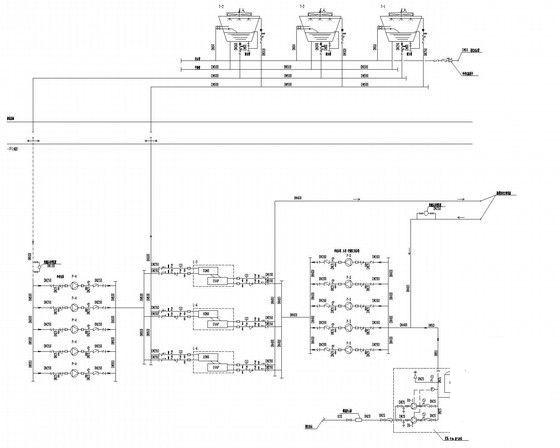

裙楼空调系统流程图

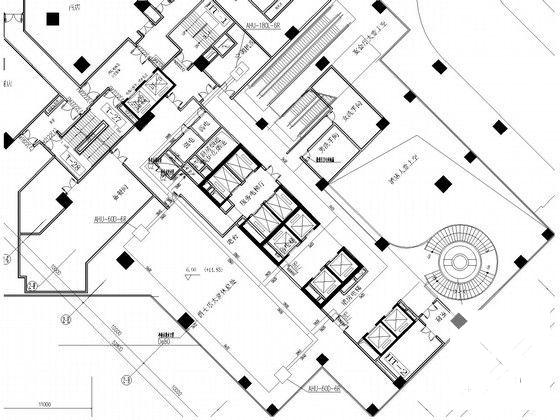

空调风管平面拆分图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
第 7 张图
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-28 20:49:57上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ede2dc0110e2d2ddsec.rar

5.16 MB

下载  售价: 100 积分    赚积分
