22层商业综合楼暖通空调设计CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑设计面积：56013平方米
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：37张
• 设计内容：空调,通风,其它
• 空调系统：全空气系统,空气-水系统
• 水系统：变流量,双管制,同程式,异程式
• 项目所在地：广东

附件详情

• 资料目录
• 空调设计说明
• 通风设计及施工说明
• 空调施工说明
• 空调及通风设计统一图例
• 各层空调风管平面图
• 各层空调水管平面图

附件详情

本建筑物属一类公共建筑物，地下一层，地上十二层,建筑高度为48.60m,建筑面积约为56013平方米。
该项目的全楼作夏季空调及冬季供暖;
地下室设备房作一般通风设计(详通风设计说明)
建筑物的防排烟设计(详通风设计说明);

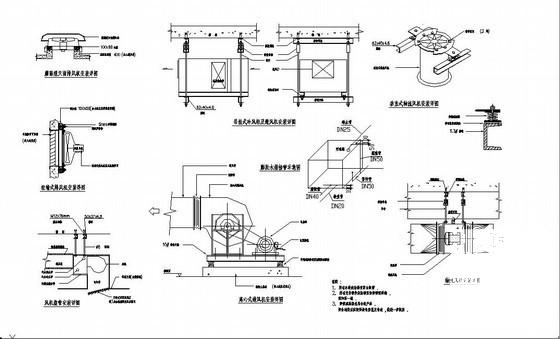

第 1 张图

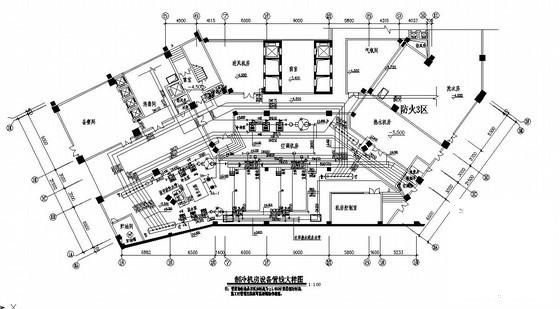

第 2 张图

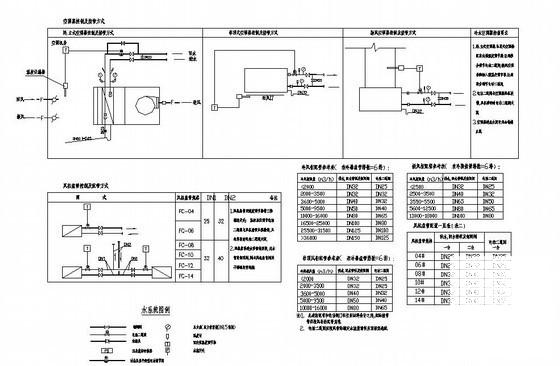

第 3 张图

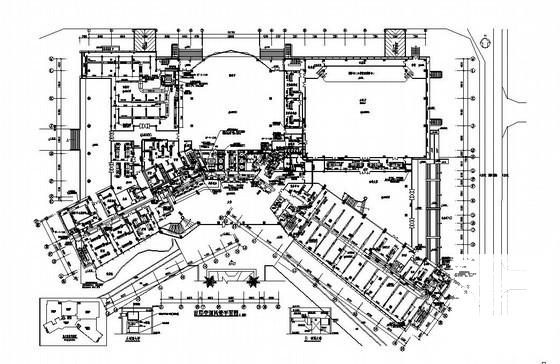

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
