10层商业综合楼空调通风设计施工CAD图纸(焓湿图纸)

资料简介
赚取积分

设计详细说明：有
建筑类别：办公,商业,娱乐
建筑高度类型：高层建筑
建筑设计面积：128485平方米
建筑地上层数：5层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：44张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房,其它
冷热源：电动压缩式冷水机组,空气源热泵,锅炉
空调系统：全空气系统,空气-水系统,制冷剂系统
全空气系统：定风量
水系统：单式泵,变流量
节点大样：水箱,集分水器,风机盘管,空气处理机组
项目所在地：上海

附件详情

资料目录
设计总说明
施工总说明
主要设备材料表
空调通风图例
空调系统原理图
风冷热泵系统图
正压送风系统图
空调机组自控原理图
新风机组自控原理图
空调通风平面图（缺失）
防排烟平面图（缺失）
空调水管平面图
设备屋顶层空调水管平面图
分/集水器接管示意图
膨胀水箱配管示意图
屋顶排风风机剖面图
屋顶防排烟风机剖面图
水管立管系统图
空调机房剖面图
制冷机房详图
排烟系统图
多联机空调系统图
组合式空调器焓湿图计算

附件详情

稿件为上海某商业建筑空调通风设计施工图纸；工程总建筑面积128485平方米，主体建筑为地上5层，地下2层；局部高层为地上10层，地下2层，建筑高度多层部分23.200米，塔楼部分41.750米，主楼部分主要为超市、商场及电影院，局部高层为办公用房。
设计范围：
1. 主体建筑部分超市、商场及电影院的空调设计、通风设计（含组合式空调器焓湿图计算，空调自控设计）;
2. 地下汽车库、公共厕所及机电设备用房的机械通风设计，变配电间的降温通风设计。
3. 防、排烟系统设计。

，图纸共44张（缺少建筑空调通风及防排烟平面图）。

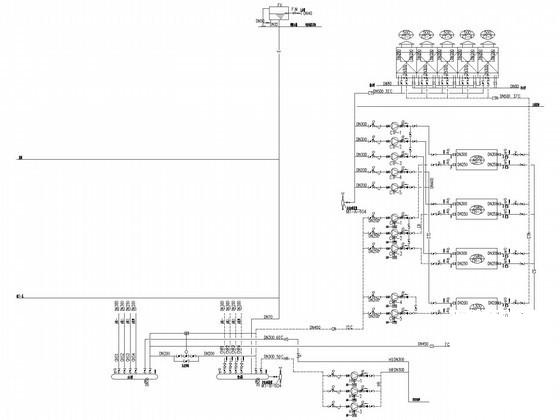

空调系统原理图

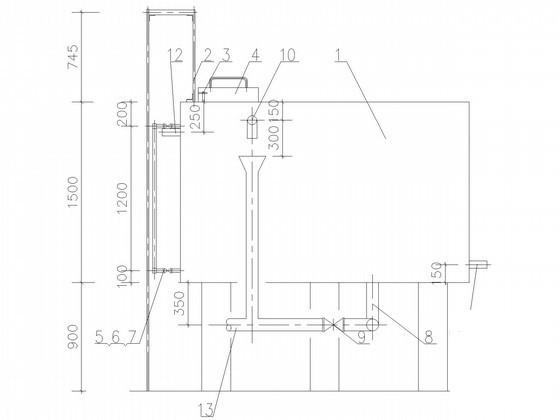

膨胀水箱配管立面图

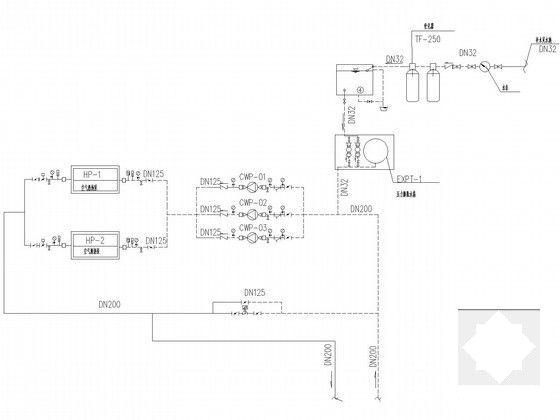

电影院风冷热泵系统图

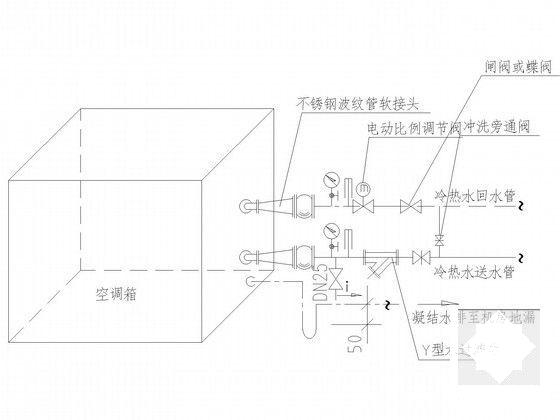

空调器接水管示意图

空调机房剖面图

裙楼排烟系统图

屋顶防排烟风机详图

新风机组控制原理图

制冷机房平面图

组合式空调器焓湿图计算

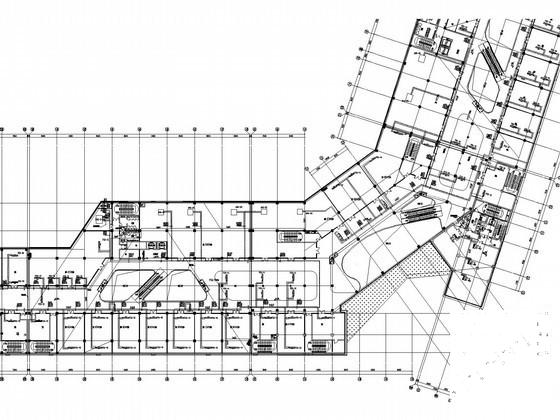

空调水管总平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
