15层办公综合楼暖通空调设计CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,办公,商业
• 建筑高度类型：高层建筑
• 建筑设计面积：15238平方米
• 建筑地上层数：15层
• 建筑地下层数：1层
• 参考图纸：27张
• 设计内容：空调,通风,采暖,防排烟,冷热源
• 冷热源：市政热网,电动压缩式冷水机组,锅炉
• 空调系统：空气-水系统
• 采暖系统：散热器供暖,热水辐射
• 节点大样：集分水器,风机盘管,空气处理机组
• 项目所在地：新疆

附件详情

• 采暖、通风、空调设计说明
• 换热站管道系统图
• 换热站设备布置平面图
• 换热站管道布置平面图
• 采暖系统图

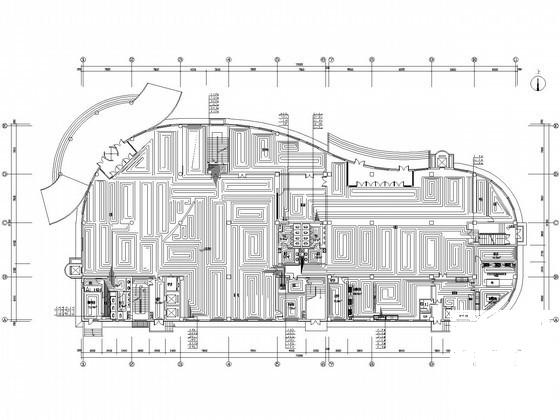

• 采暖管道平面图
• 空调机房设备布置平面图
• 空调机房管道布置平面图
• 空调机房系统图
• 空调水系统流程图
• 空调风管平面图
• 空调水管平面图
• 走道剖面图
• 正压送风系统图

附件详情

稿件为新疆乌鲁木齐某房产开发有限公司会务中心采暖、空调、通风设计全套施工图纸；建筑面积15238.71m2,地上十五层,地下一层,建筑总高度为64.400m,地下一层为车库,库房及电气,设备用房,一层,二层为大厅,厨房及宴会厅等,三层为KTV包厢,四层为桑拿区,五层为办公室,六至十四层为客房标准间.十五层为会议室.
设计内容：本楼内的采暖系统.通风系统.空调系统.防排烟系统.

图纸共27张。

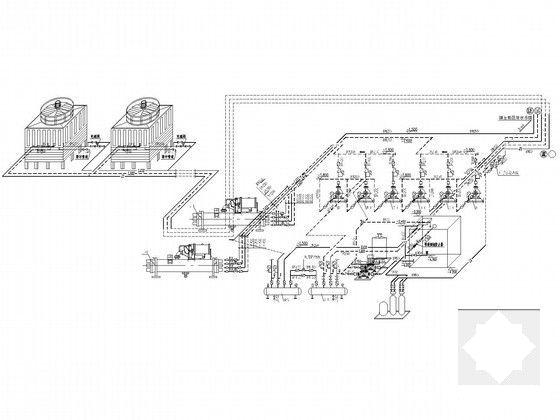

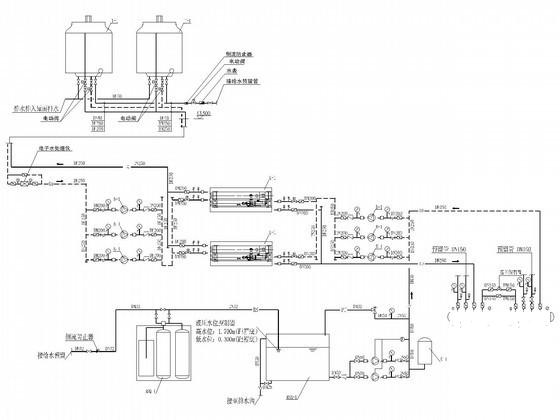

空调水系统流程图

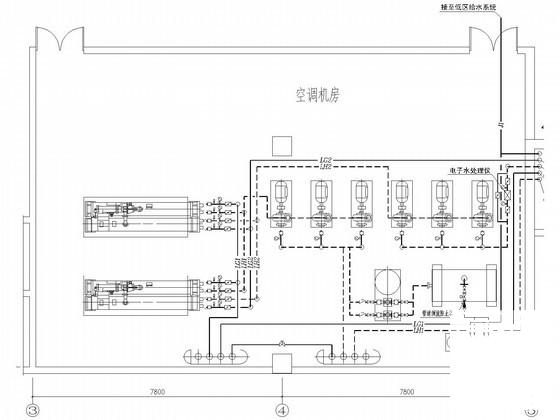

空调机房管道布置平面图

空调机房系统图

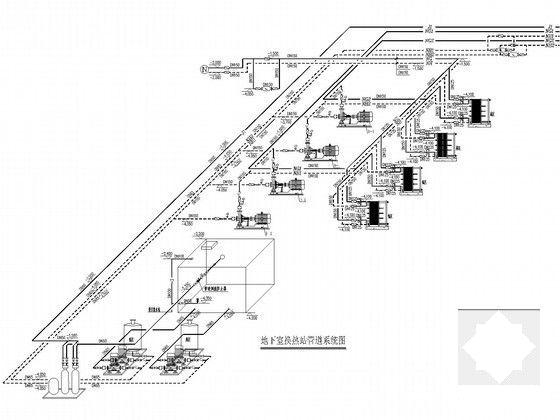

地下室换热站管道系统图

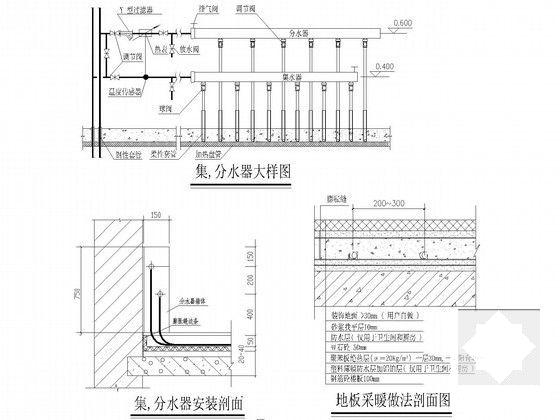

采暖安装大样

采暖入口热表安装示意图

采暖系统图

剖视图

十五层空调风管平面图

三层空调风管平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-28 08:24:30上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
