一份超高层办公楼暖通空调系统设计CAD施工图纸（大院设计VAV空调系统）

dfgaacc · 发表于 2020-2-29 09:40:25

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：超高层建筑
建筑设计面积：57531平方米
建筑地上层数：34层
图纸设计深度：施工图
参考图纸：40张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,冷热源
冷热源：市政热网,电动压缩式冷水机组,空气调节器
空调系统：全空气系统,制冷剂系统
采暖系统：散热器供暖,热水辐射
全空气系统：定风量,单风道
水系统：单式泵,定流量,双管制,同程式,闭式
送风方式：散流器送风

附件详情

暖通空调设计说明
图例
设备表
夹层通风空调平面图

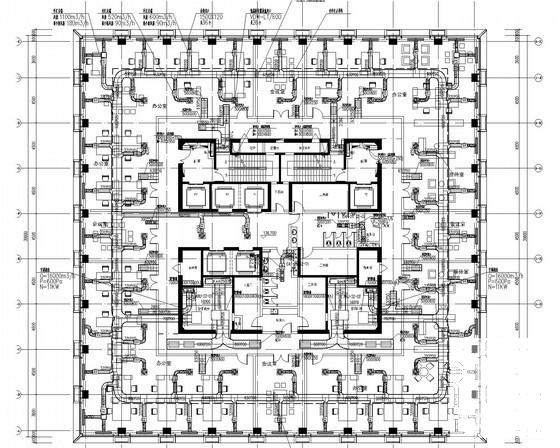

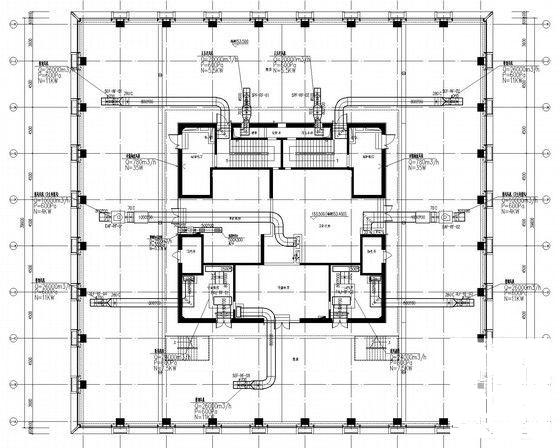

通风空调及防排烟平面图
空调及采暖水平面图
机房层空调及采暖水平面图

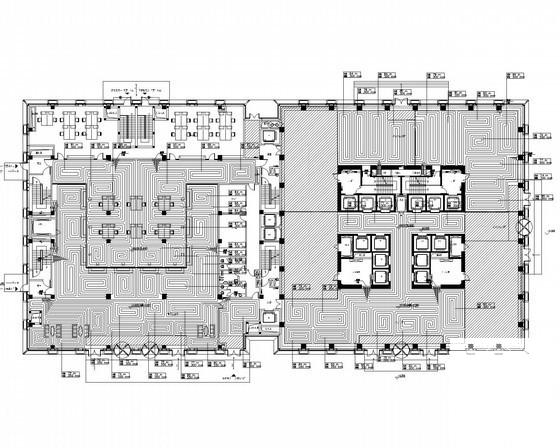

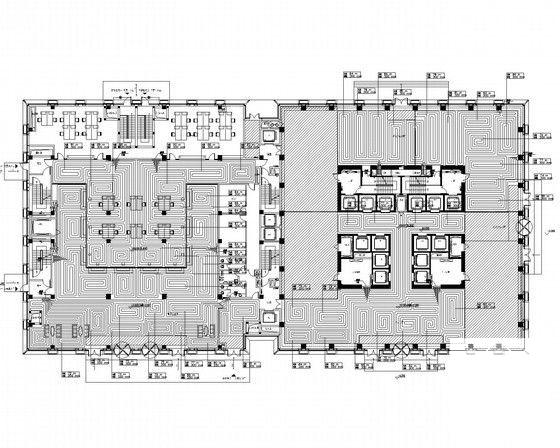

地热盘管布置图
排烟系统原理图
加压送风系统原理图
空调通风系统原理图

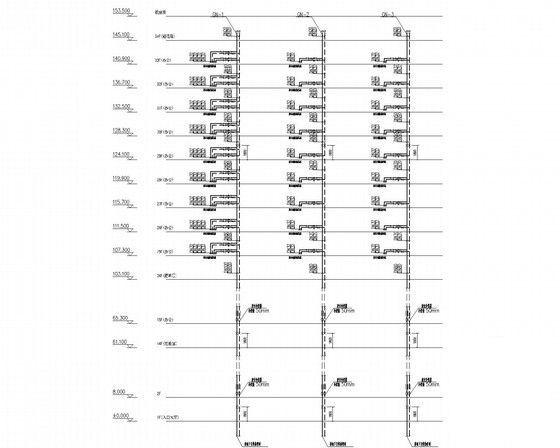

空调水系统原理图
采暖系统原理图

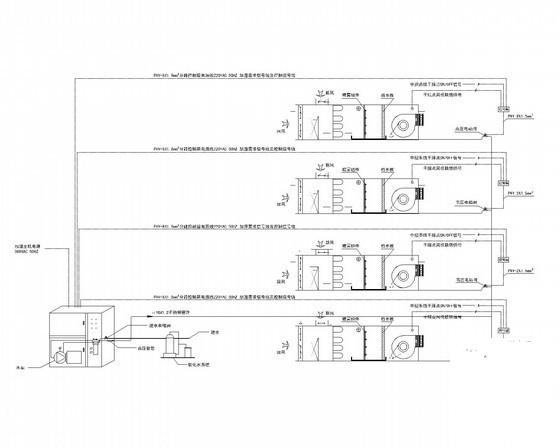

高压微雾加湿器系统示意图
...

附件详情

一、项目概要：
项目为办公楼，地上34层，建筑面积57531m2，建筑高度161.90m。B区地下建筑面积36080m2...
二、冷热源：
1.冷源采用电制冷冷水机组，机组为离心机组+螺杆机组。采用环保冷媒。冷冻水温度为6/12℃，冷却水温度为32/37℃。
2.换热站为中央空调系统冬季供暖提供60-50℃热水...
三、空调系统：
1.空调冷冻水系统在竖向分成高低2个分区。1～14层为低区，15～34层为高区。
2.空调水系统采用两管制、一次泵变流量系统。系统均为闭式循环系统，冷却水系统为定流量系统。
3.办公塔楼部分采用VAV 变风量空调系统，采用单风道末端。
4.大厅采用定风量全空气系统；大会议厅、前厅采用定风量空调系统...
四、采暖系统：
1.办公塔楼部分竖向干管为同程式。
2.办公楼标准层沿窗边设置地板嵌入式散热器辅助供暖。
3.办公楼为散热器系统供暖，大堂为地板辐射供暖...
五、通风系统：
1.公建卫生间排风采用垂直布置。卫生间按换气系数10次排气。
2.厨房排油烟风量暂按照厨房高度3m,50次/H换气设计。
3.地下车库设计机械排风系统和补风系统，排风换气次数为6～4次／h...
六、防排烟系统：
1.防烟楼梯间、消防电梯间前室、合用前室设加压送风系统。
2.各避难层避难间均设正压送风系统，机械加压送风量按避难层净面积每平方米不小于30m3/h计算...

图纸共40张。
