8层综合楼暖通空调通风系统设计CAD施工图纸(全热交换器)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明书
• 主要设备材料表
• 空调通风防排烟平面图
• 冷媒管平面图
• 室外机不锈钢支架详图
• 多联室外机支架祥图
• ......

附件详情

一、项目概要：
该项目位于深圳市，总建筑面积约 6200m2，空调面积约4800 m2。本建筑物地上八层，高37.88m......
二、冷热源：
1.一、二层空调冷热源由多联机提供。
2.三至八层的空调冷热源由高能效低静压风管机提供......
三、空调系统：
1.多功能厅所需的新风经全热交换器吸收排风的余冷（热）后直接送进室内。
2.一、二内独立间隔的房间，采用室内机加新风系统。
3.三至八层内独立间隔的房间，采用低静压风管机系统......
四、通风排烟工程：
1.靠外墙的防烟楼梯间采用自然排烟，每五层内可开启外窗总面积之和不小于2.0平米。
2.有外窗房间及走道均通过自然排烟，可开启外窗的面积不小于所在房间或走道面积的2％......

图纸共37张。

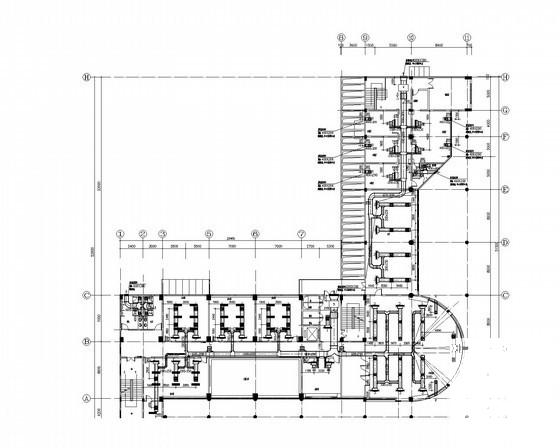

通风防排烟平面图

冷媒管平面

支撑钢架平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
