一份商业地下锅炉空调通风排烟系统CAD施工图纸（内设燃气锅炉及热交换器）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业,其他
• 建筑高度类型：单层建筑
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计年代：近代
• 设计内容：机房
• 冷热源：锅炉
• 送风方式：散流器送风

附件详情

• 设计施工说明
• 锅炉房设备基础详图
• 锅炉房管道布置平面图

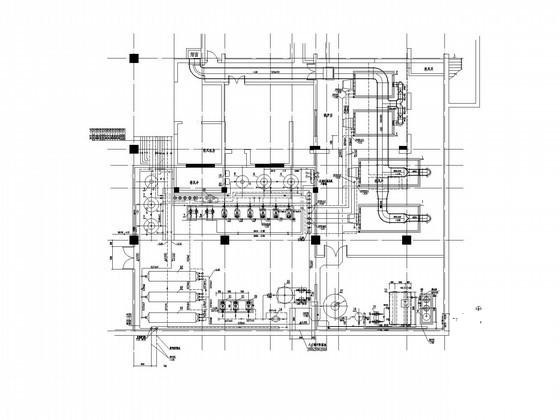

• 锅炉房设备及排水烟道布置平面图
• 锅炉间剖面图 分集水器软化水箱详图
• ......

附件详情

一、项目概要：
本图为地下锅炉房，锅炉房位于商业二段地下一层，为整个项目供热中心，内设有燃气锅炉及热交换器......
二、设计内容：
内设燃气真空锅炉四台，锅炉提供两种热媒温度
，高温水配循环水泵两台，锅炉配循环水泵三台，两用一备......
三、锅炉系统：
锅炉房工艺中的高温水热媒管，空调供回水管采用采用无缝钢管，过滤式海绵铁除氧器及除氧水罐一套，在水处理间设浮动盘管容积式换热器两套共四台，膨胀罐两套及热水循环泵各两台......
四、通风排烟系统：
通风为独立系统

，图纸共9张。

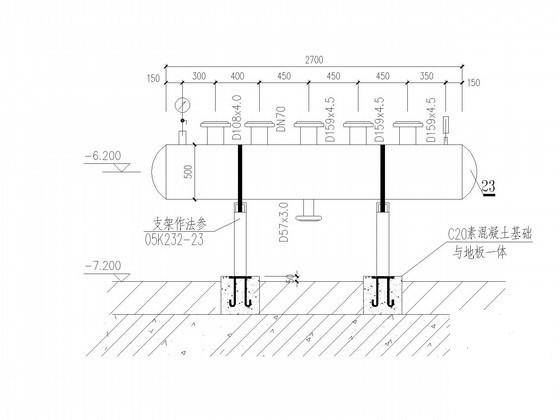

高温水分水器安装详图

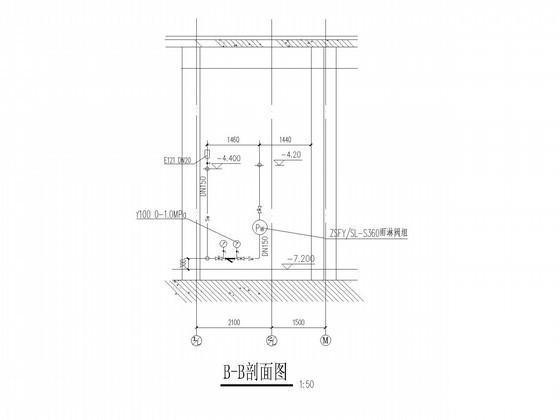

剖面图

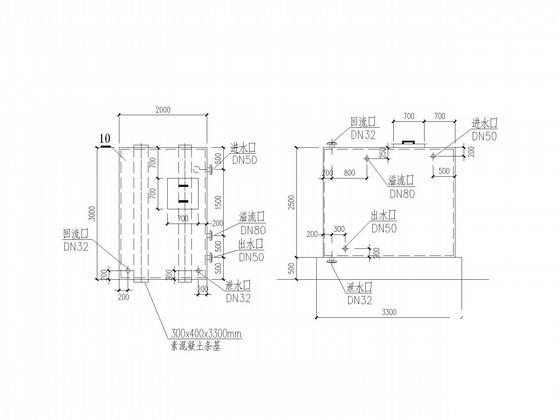

软化水箱配管详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-26 09:48:15上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
