一份30层商业楼空调通风及排烟系统设计CAD施工图纸（水源热泵）

ghjkkkff · 发表于 2020-2-26 09:50:21

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：高层建筑
建筑设计面积：64570平方米
建筑地上层数：30层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：34张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：电动压缩式冷水机组,水地源热泵
空调系统：全空气系统
送风方式：散流器送风
项目所在地：河南

附件详情

一、项目概要：
商城位于南阳市，总占地面积64570平方米，地下一层，地上最多三十层，建筑高度99.95米...
二、空调冷热源：

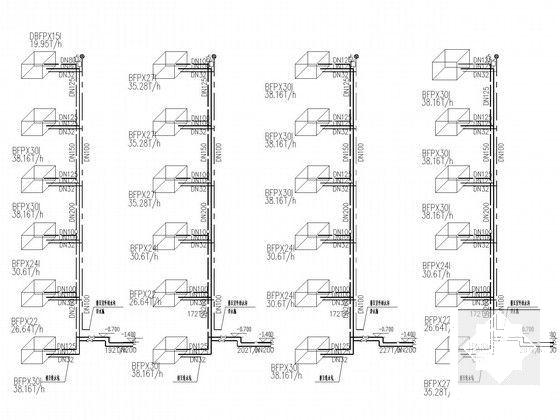

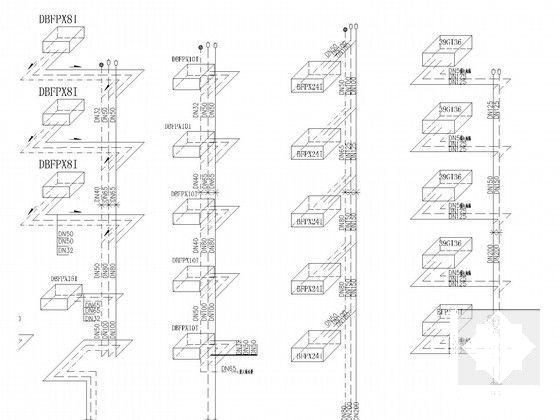

空调冷源采用40％的离心冷水机组，其余采用水源热泵冷热源...
三、空调系统：

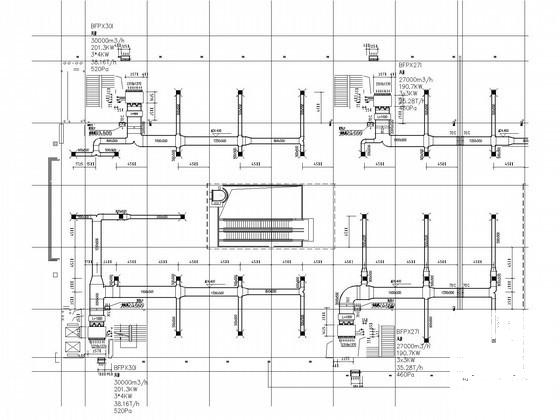

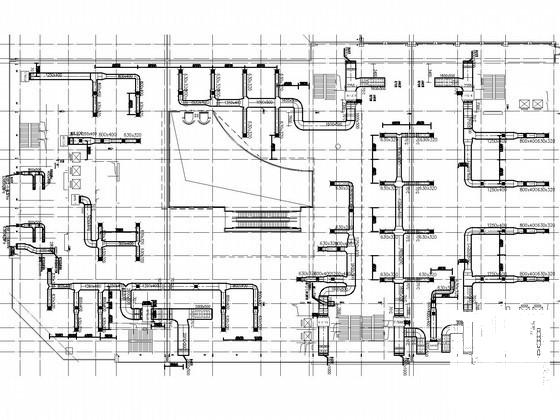

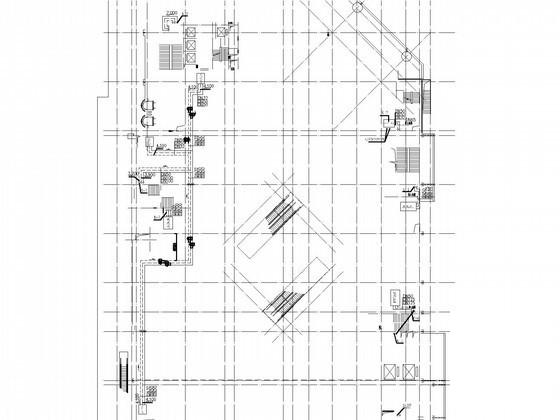

1.商场、商铺及超市的空调系统：采用单风管全空气空调系统，空调机采用变风量空调机。
2.电影院每个放映厅设置单独的单风管全空气空调系统...
四、通风系统：
1.汽车库平时排风与排烟系统合用。
2.地下变配电机房排风10～15次/时，冷冻机房、水泵房排风5～10次/时...

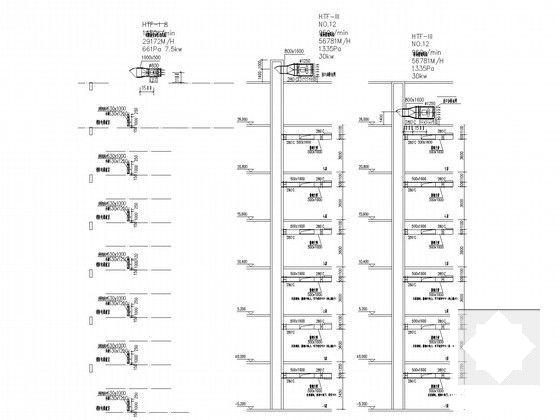

五、防排烟系统：
1.防烟楼梯间均设正压送风系统，合用前室均设正压送风系统。
2.防烟楼梯间均设置正压送风系统，地上楼梯间送风量42000m3/h，地下室楼楼间送风量37500m3/h。
3.地下汽车库每个防火分区设一个自然补风系统，风量按50％排烟量计算...

图纸共34张。
