一份商业综合楼空调系统设计CAD施工图纸（给排水设计）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 参考图纸：13张

附件详情

一、冷热源：
冬季热源及定压补水由主楼空调机房负责...
二、空调系统：
1.一层餐厅采用全空气空调系统，由一台吊顶空调机组负担，设新风、回风混合，设机械排风。
2.一层其余部分设计风机盘管空调系统。
3.二、三层设计新风+风机盘管空调系统...

图纸共13张。

空调水系统图

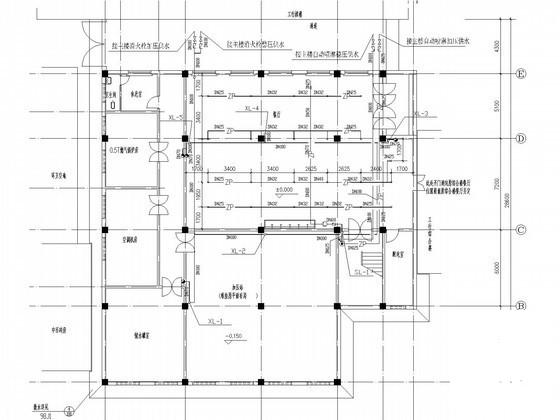

消防平面图

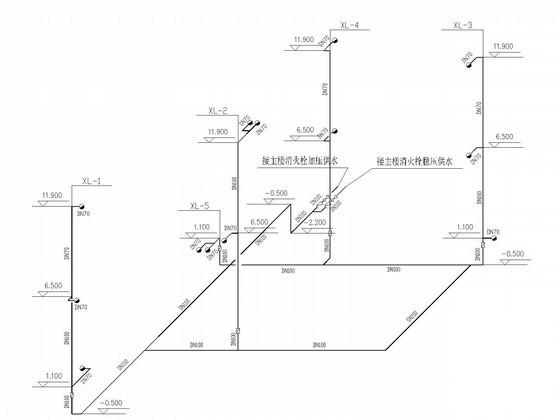

消火栓系统图

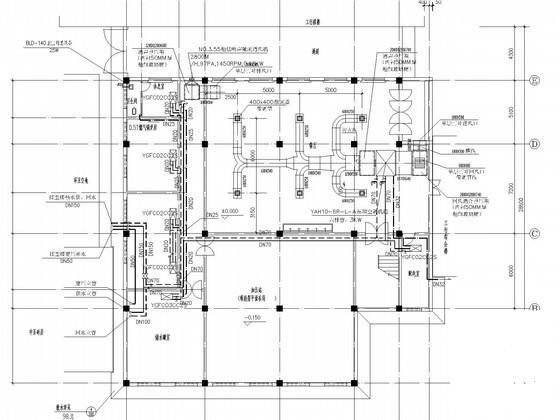

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
