一份4层商业广场空调通风系统设计CAD施工图纸（风冷热泵机组）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业,娱乐,餐饮
• 建筑高度类型：多层建筑
• 建筑设计面积：14000平方米
• 建筑地下层数：4层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计内容：空调,通风,冷热源
• 冷热源：电动压缩式冷水机组
• 空调系统：空气-水系统
• 采暖系统：散热器供暖
• 水系统：双管制,同程式
• 送风方式：散流器送风
• 节点大样：制冷机组
• 项目所在地：江苏

附件详情

一、项目概要：
该项目为南京市某广场，建筑面积14000m2，该资料建筑层数：四层...
二、空调系统：

1.冷热源：空调系统冷热源由放置于屋顶的风冷热泵提供(甲方要求），夏季提供7～12℃空调冷冻水，冬季提供45～40℃的空调热水。

2.风系统：设置中央空调系统，夏季供冷，冬季供热。空气处理机组安装于吊顶内，新风经过滤（板式）、冷却（或加热）、后送入房间。
新风量的可由设置在新风管上的电动多叶调节阀调节风量，以满足室内人员的舒适度要求。

3.水系统：采用两管制空调冷冻水系统，夏冬转换。系统同程设置，冷冻水系统中每层空调主管与立管连接处设置动态平衡阀，以利于水力调节、水量的平衡...

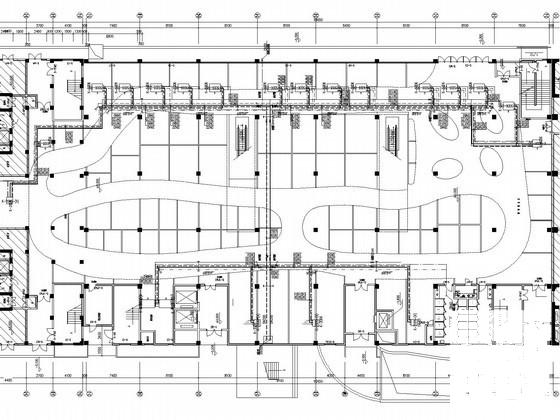

一层空调水管平面图

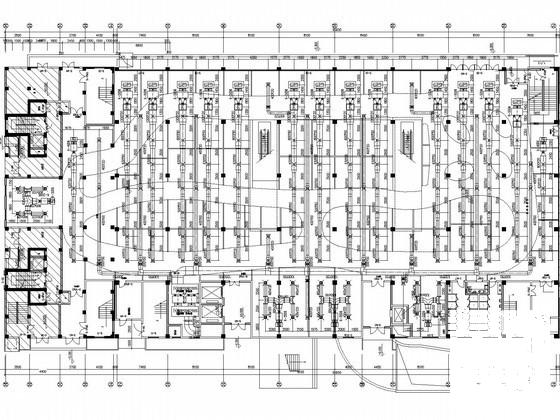

二层空调风管平面图

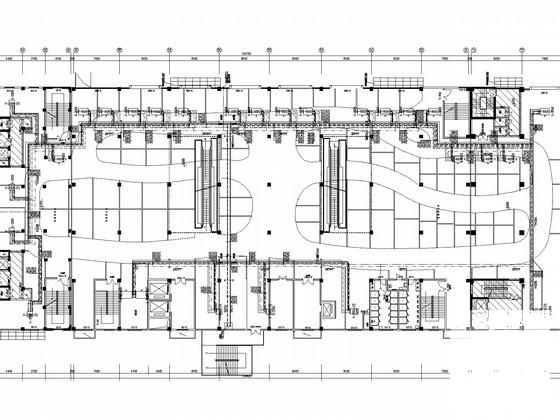

二层空调水管平面图

第 1 张图

第 2 张图

第 3 张图

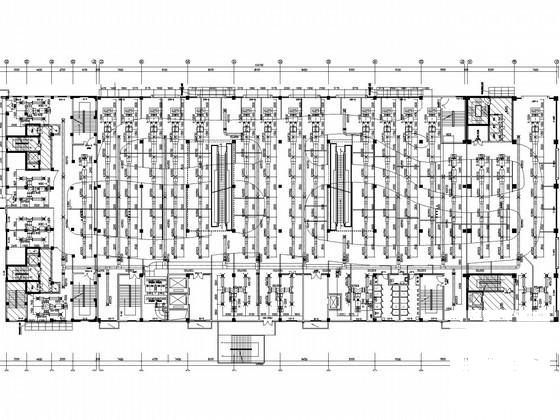

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
