32层商业住宅楼暖通空调设计CAD施工图纸(正压送风系统)

[复制链接]

0

主题

0

帖子

1065

积分

超级版主

Rank: 8Rank: 8

积分
1065
发表于 2020-2-28 08:24:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:64076.23m2平方米
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组,空气源热泵,空气调节器
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,双管制,同程式
  • 送风方式:散流器送风
  • 节点大样:风机盘管,管道支吊架
  • 项目所在地:湖南

附件详情

  • 防排烟平面图
  • 空调水系统平面图
  • 空调风系统平面图
  • 空调主管道走向大样图
  • 防烟楼梯间正压送风系统
  • 合用前室正压送风系统
  • 绿色建筑及节能设计说明
  • 人防工程设计 说明
  • 主要设备材料表
  • 空调通风设计说明
  • 防排烟系统设计施工总说明
  • 空调通风节能设计说明
  • 空调通风工程统一施工说明
  • 风机自控原理图
  • 空调标准大样示意图
  • 末端系统接管大样图

附件详情

本项目位于湖南省长沙,地上32层,1至4层为商业,5至32为住宅,地下2层为小型停车库。建筑面积64076.23m2,其中地下2层面积12404.00m^2,1至4层商业面积13655.80m^2,5至32层住宅面积37672.49m2,建筑高度:99.10m。
2~4层商铺全年舒适性中央空调系统设计;整栋楼通风换气系统设计、防烟排烟系统设计;人防设计。
空调水系统采用水平双管制同程式,为一个水系统。空调水系统采用一次泵系统,采用双管制变流量系统。所有末端均设置带温控电动二通阀。
空调送风采用风机盘管加新风方式,采用上送(侧送),上回风。所有的暗卫生间、公共卫生间、地下车库、所有设备用房均分别设有机械排风系统。该项目的防排烟系统除能就地启停外,还要求能在消防控制中心集中监控,远程启停.
空调通风采用采用吊柜式空调机集中送回风的全空气系统。

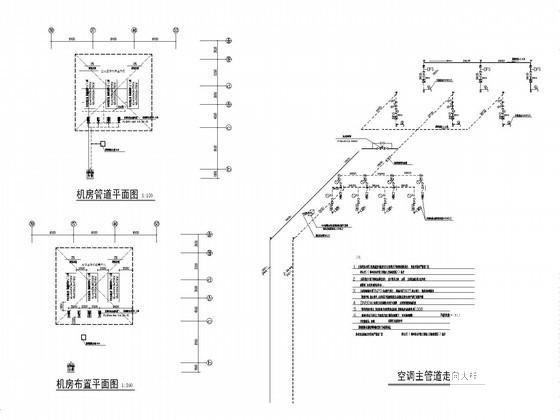

空调主管道走向大样图

末端系统接管大样图

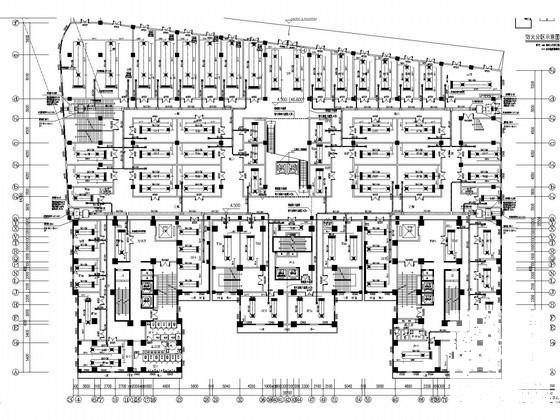

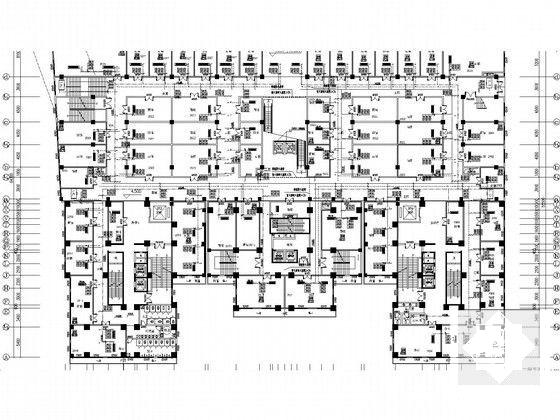

二层空调水系统平面图

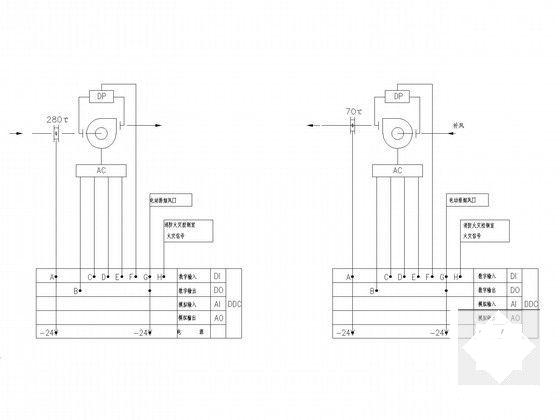

风机自控原理图

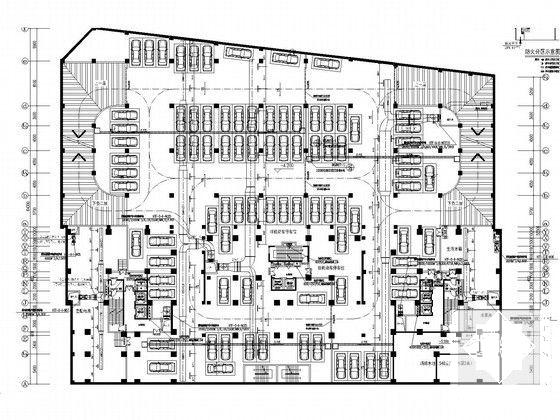

负一层防排烟平面图

商业住宅楼暖通空调设计施工图

住宅楼暖通空调 - 1
第 1 张图
住宅楼暖通空调 - 2
第 2 张图
住宅楼暖通空调 - 3
第 3 张图
住宅楼暖通空调 - 4
第 4 张图
住宅楼暖通空调 - 5
第 5 张图
住宅楼暖通空调 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-28 08:24:30上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ede2fw22ff1d22e20sc.rar

4.59 MB

下载  售价: 100 积分    赚积分
