[CAD]11层住宅楼采暖通风图纸（设计说明）(机械加压送风)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：6697平方米
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计内容：通风,采暖,防排烟
• 采暖系统：散热器供暖

附件详情

建筑为11层（跃十二层）全部为住宅。面积为6697平方米，该项目热源由小区换热站提供80°C/60°C。该项目采暖形式为下供下回双管逆流系统， 分户计量 ，室内采用水平单管系统（管道埋地敷设）。该项目对没有自然通风的防烟楼梯间前室进行机械加压送风，共设二个加压系统。

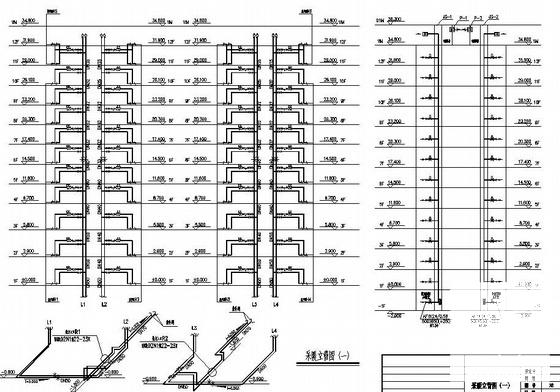

第 1 张图

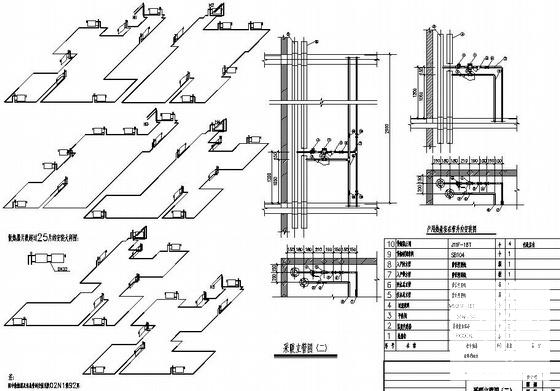

第 2 张图

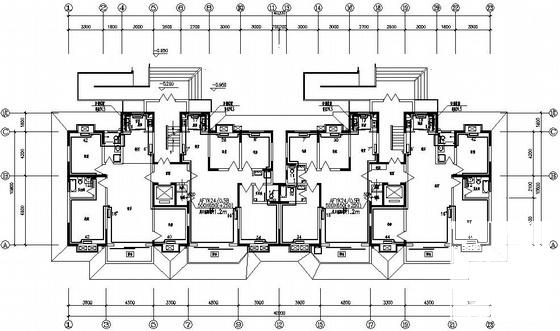

第 3 张图
