[CAD]19层层国际大酒店空调施工改造图纸(加压送风地下室)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑地上层数：19层
• 图纸设计深度：施工图
• 参考图纸：46张
• 设计年代：近代
• 设计内容：空调,其它
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 水系统：双管制
• 送风方式：侧面送风
• 项目所在地：海南

附件详情

该项目设计是将原为办公楼的空调系统改造为酒店空调系统,因为原工程施工已经基本完成，故该资料原则为尽量采用原设计的设备，管线位置尽可能不变。机房设计采用原 设计方案 ，水管主干管管径采用原设计管径。加压送风地下室送通风系统均采用原 设计方案 。夏季空调选用螺杆式水冷冷水机组，主要房间空调方式及气流组织：商场等面积较大房间采用薄型吊顶式空调器，顶送顶回方式；酒店等面积较小房间采用卧式暗装风机盘管，侧（顶）送顶回方式。另设独立新风系统。空调水系统:采用了双管制系统。

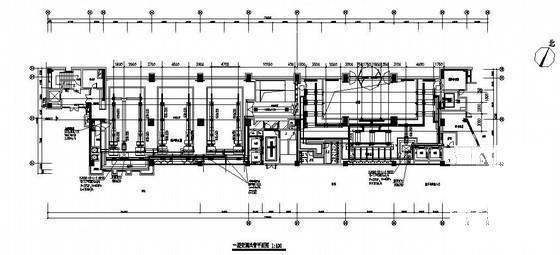

第 1 张图

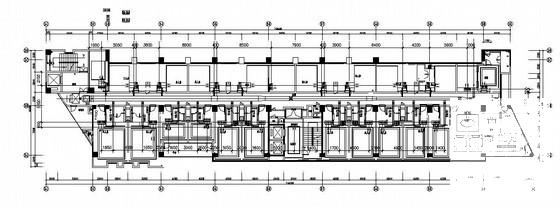

第 2 张图

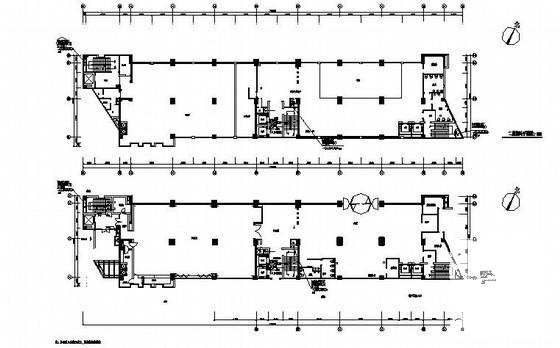

第 3 张图

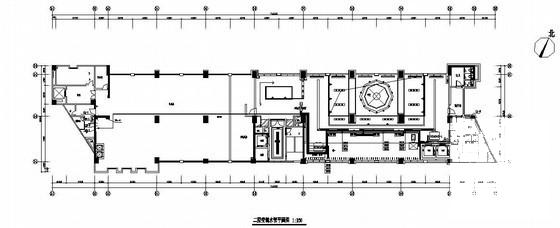

第 4 张图
