[CAD]医院综合门诊楼VRV空调系统及通风排烟系统施工图纸（全热交换器动力系统）(机械加压送风).dwg

mmyaowolai · 发表于 2020-12-26 13:46:05

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：医疗
建筑高度：多层建筑
建筑面积：14963.16平方米
地上层数：5层
图纸设计深度：施工图
参考图纸：31张
设计年代：近代
设计内容：空调,通风,防排烟,动力
冷热源：空气调节器
空调系统：制冷剂系统
送风方式：散流器送风
项目地址：四川

附件详情

一、项目概要：
本项目建筑面积：14963.16 平方米,其中基底面积：3038.43 平方米。建筑层数: 地上五层。建筑高度：23.15米...

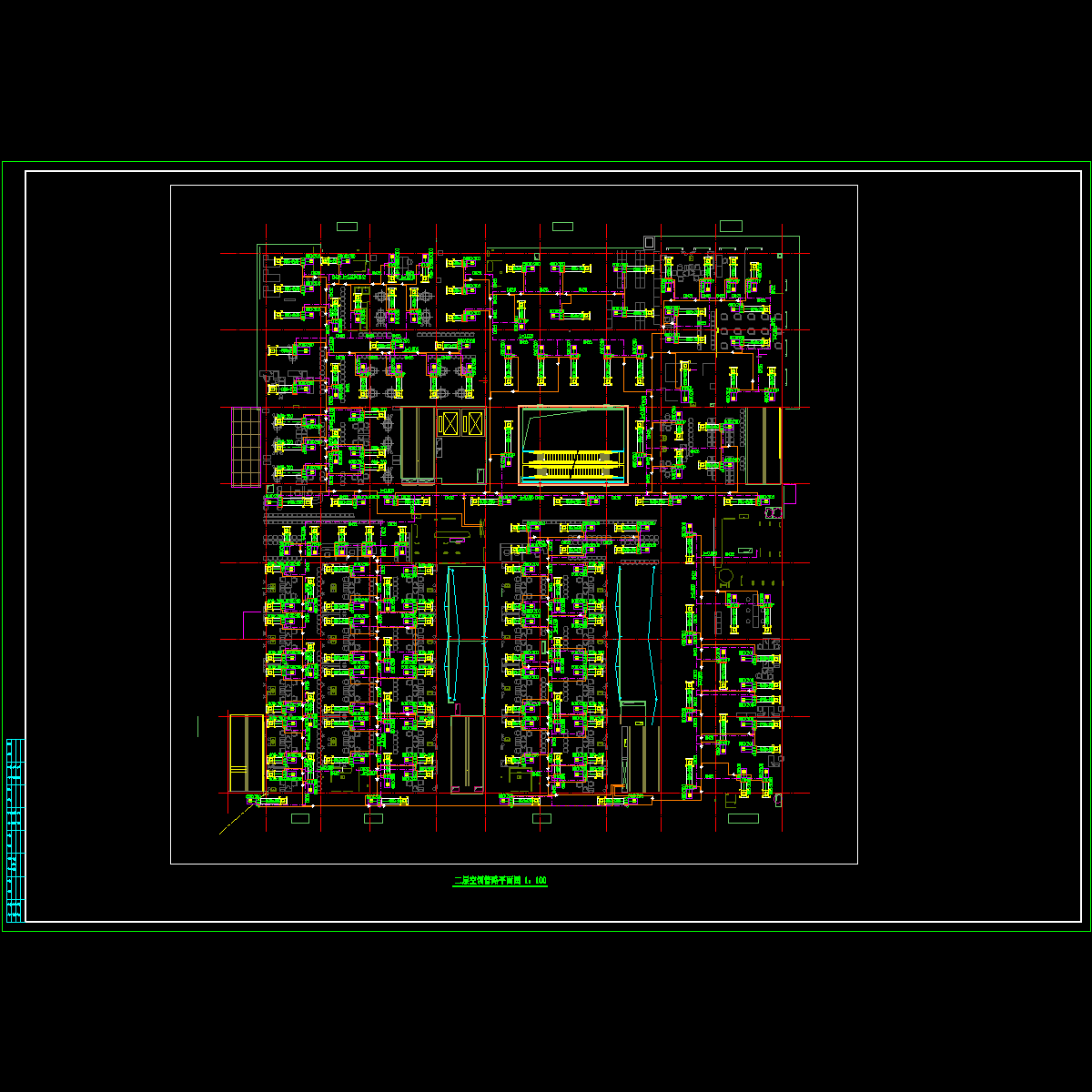

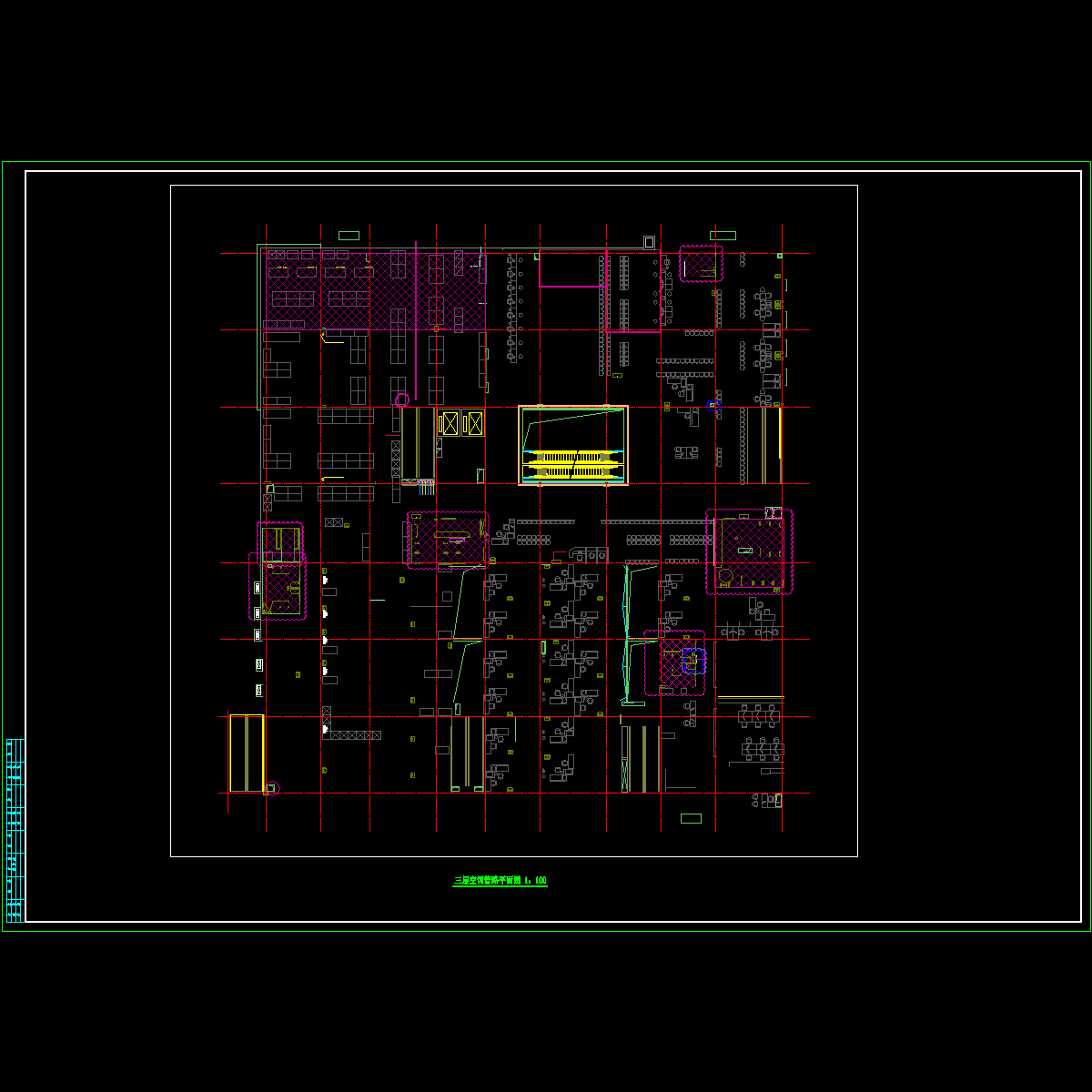

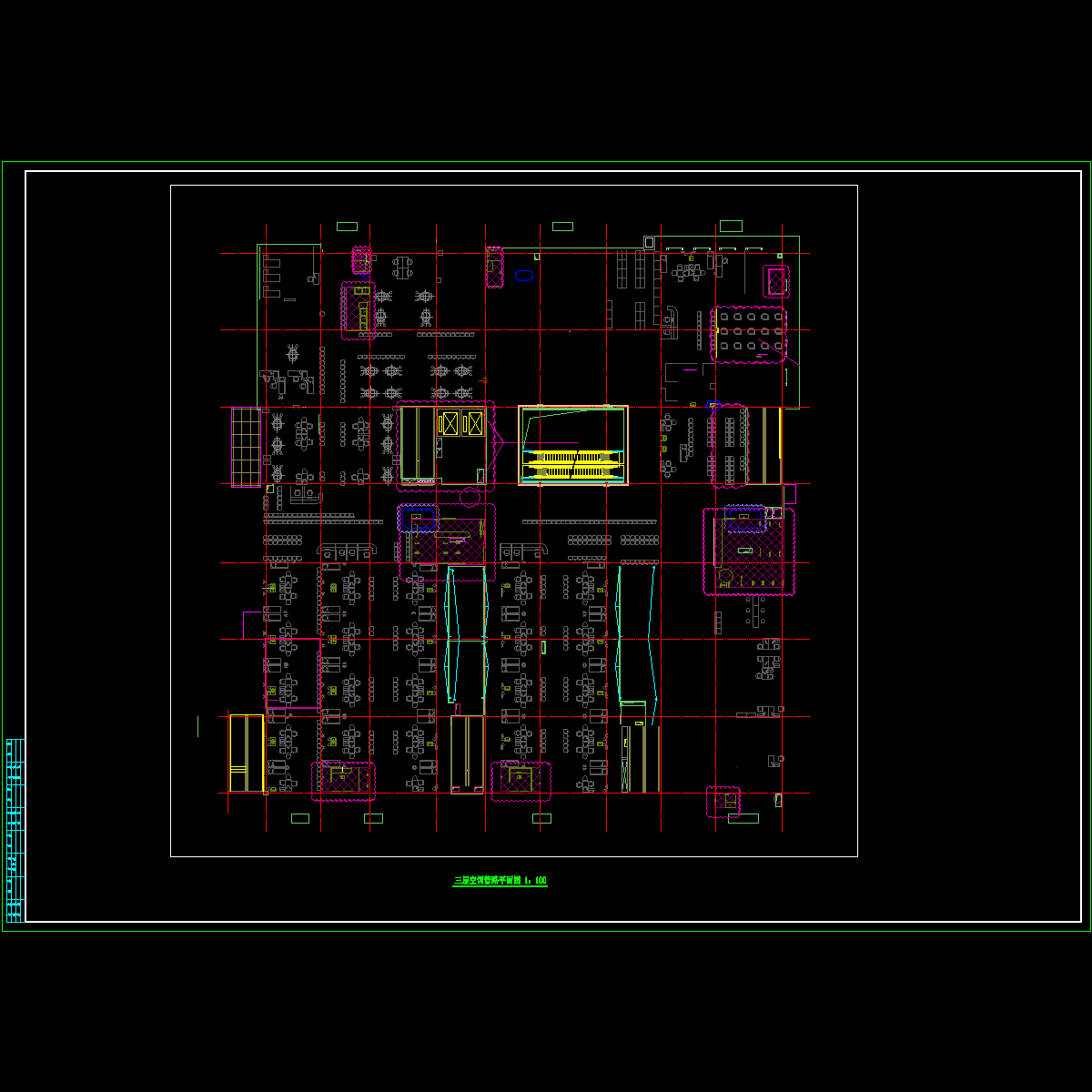

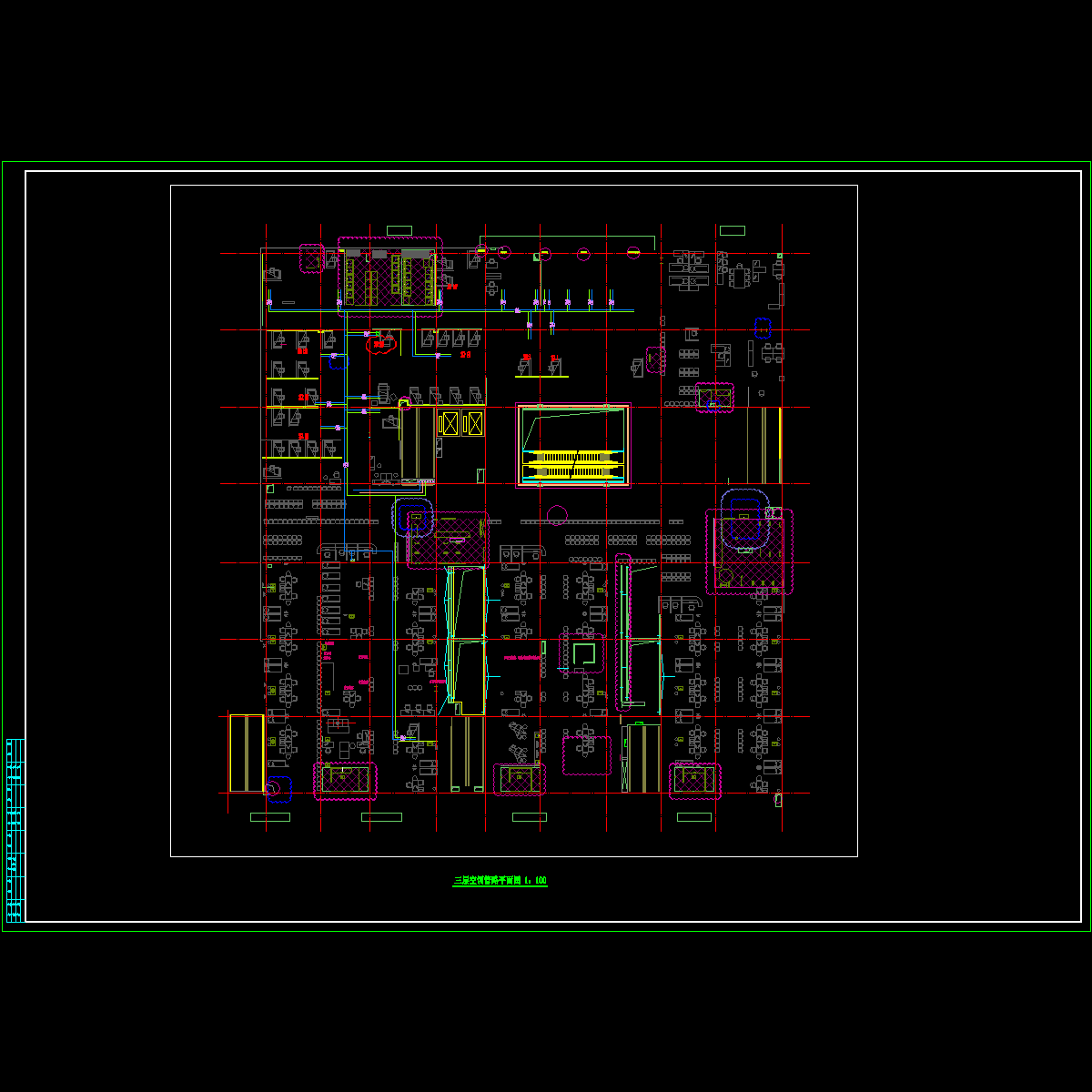

二、空调系统：
1.该项目空调系统采用VRV系统。
2.首层急诊、二层中药房、三层检验科、微生物室、五层门诊手术室区域采用VRV室内机新风系统。
3.其他区域采用VRV室内机全热交换器...

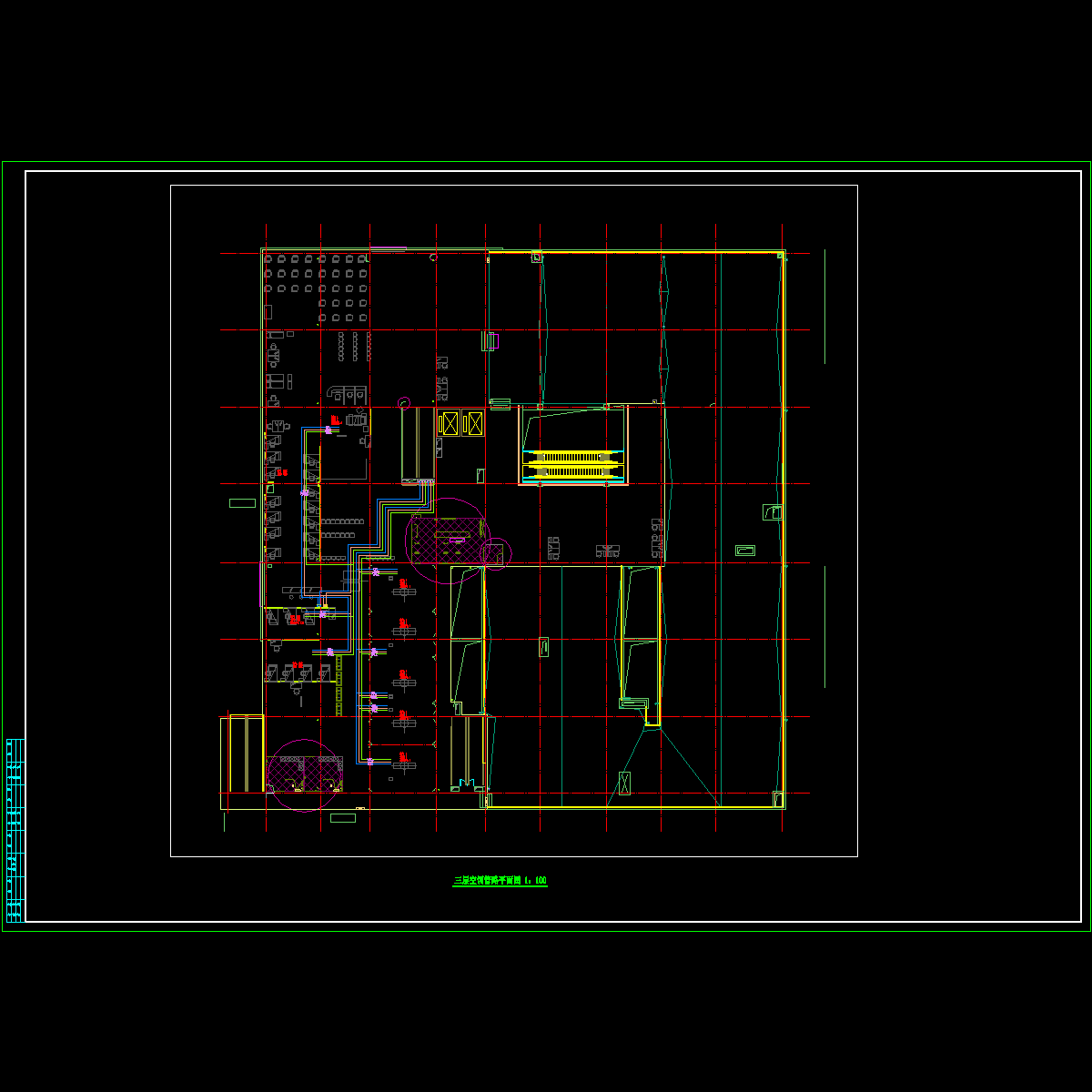

三、通风系统：
1.工程通风设计包括各医疗用房、各机电设备用房、卫生间等处的机械通风系统。
2.公共卫生间换气次数为大于10次/h。
3.中药房、检验科设置机械排风系统...
四、防排烟系统：
1.不具备自然排烟的防烟楼梯间、前室设置机械加压送风系统。
2.烟楼梯间采用机械加压送风的系统...

编制于近代年图纸共31张。
