一份8层高等院校行政办公楼空调通风及防排烟系统设计CAD施工图纸（VRV空调系统）

kkll9988 · 发表于 2020-2-27 21:09:57

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公,教育
建筑高度类型：高层建筑
建筑设计面积：14900平方米
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：46张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：空气调节器
空调系统：制冷剂系统
送风方式：散流器送风
项目所在地：重庆

附件详情

一、项目概要：

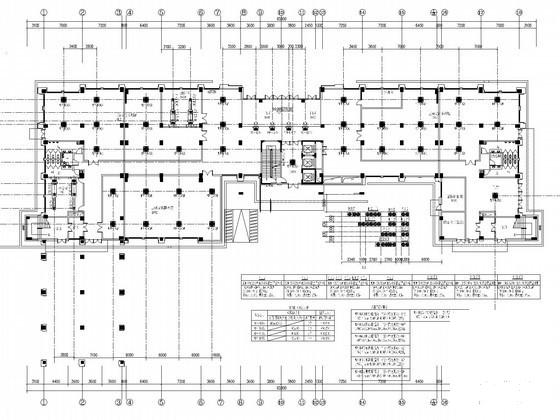

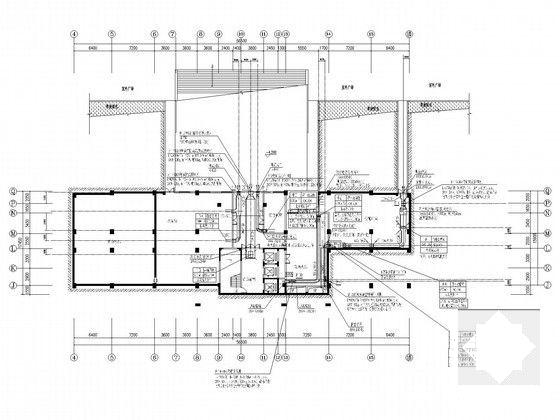

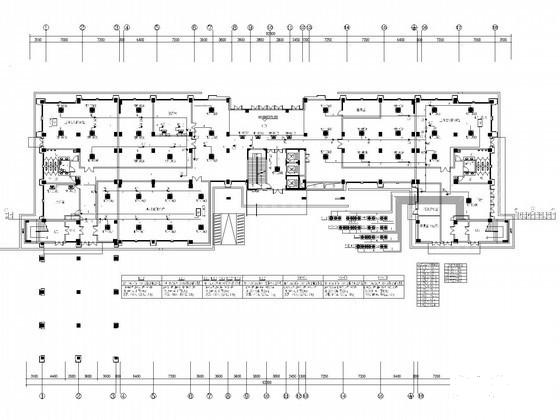

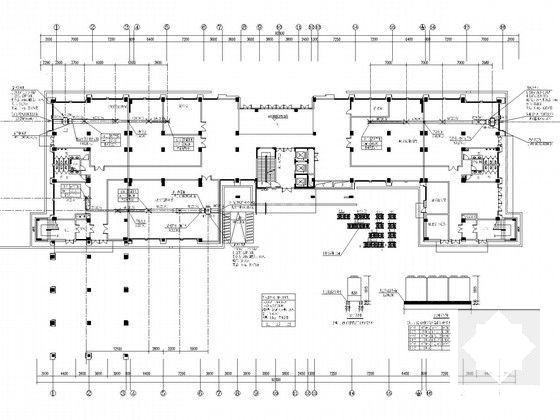

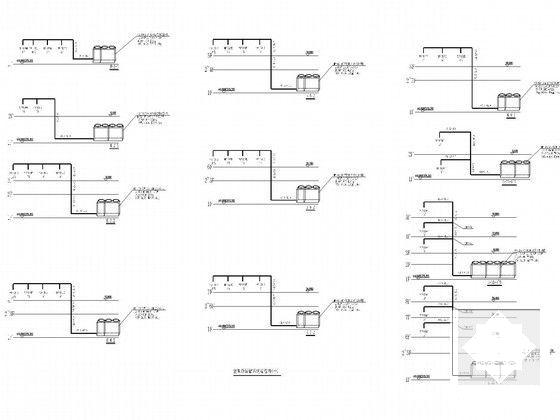

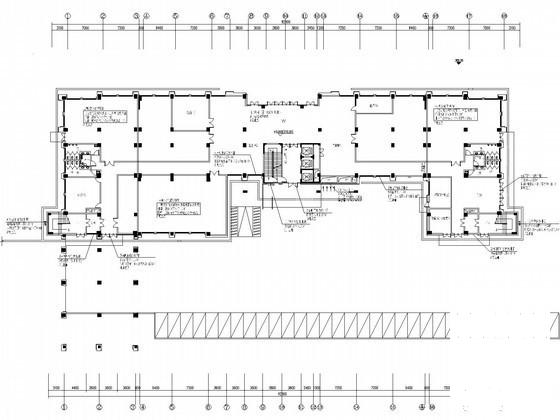

该项目为重庆市一高等院校行政办公楼。总建筑设计面积：14900平方米,其中空调面积 8786.00平方米;建筑层数8F/-1F;平方米，建筑高度36.75m,主要功能房间：办公室、会议室、展览厅及辅助用房等。建筑设计结构形式：剪力墙框架结构。建筑为二类高层公共建筑。图纸内容包含设计施工说明、设备材料表、空调平面图、通风平面图、空调冷媒管平面图、空调冷凝水管平面图、空调新风平面图、空调冷媒管系统流程图等...

二、空调系统：

1.冷热源：VRV空调系统...

2.风系统：一层陈列馆、门厅、二层校史展览馆等开阔空间，室内机采用四面出入嵌入式机组，独立新风系统；办公室、会议室等小空间房间均采用风机盘管加新风的方式...

三、通风排烟系统：

1.通风系统：办公楼公共卫生间通风系统，换气次数为10次/h，实际层高计算通风量；设备用房换气次数：变配电室12次/h，其它5次/h；储油间按12次/h换气次数设置防爆通风系统...

2.防排烟系统：面积超过100平方米平方米,经常有人停留或可燃物较多的有可开启外窗的房间，开启外窗面积须大于房间面积的2％；可开启外窗有效排烟面积按底标高大于室内净高1/2，且上边缘距地大于2m，同时设置方便开启装置；走道利用可开启外窗自然排烟，开启外窗面积须大于房间面积的2％；排烟口底标高大于室内净高1/2，且上边缘距地大于2m，同时设置方便开启装置；利用可开启外窗通风排烟的门厅，设置电动外窗，面积须大于地面面积的2％；排烟口底标高大于室内净高1/2，且上边缘距地大于2m，同时设置方便开启装置；机械(自然)排烟口距该防烟分区最远点均小于30m...
