4层知名博物馆空调通风全套CAD施工图纸(喷口送风送风柱送风)(压缩式冷水机组)(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育,科研,文化
• 建筑高度：多层建筑
• 建筑面积：26495平方米
• 地上层数：4层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：37张
• 设计年代：近代,2010
• 设计内容：空调,通风,防排烟,冷热源,机房
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：全空气系统,空气-水系统,制冷剂系统
• 水系统：双管制,异程式
• 送风方式：侧面送风,喷口送风,旋流风口送风,其他
• 项目地址：安徽

附件详情

• 设计施工说明
• 图例
• 主要设备表
• 空调通风布置平面图
• 屋顶平台层空调通风布置平面图
• 冷冻机房水系统流程图
• 末端空调水系统流程图
• 防排烟系统图
• 冷冻机房布置平面图
• 空调机房详图
• 管道布置剖面图
• 风机剖面详图
• 蒸汽系统轴测图及配件详图
• 北侧空调室外机位置增设散热排风机

附件详情

稿件为安徽某知名博物馆空调通风设计全套施工图纸，由国内某顶级设计院设计。项目位于合肥，地上4层，地下1层。总建筑面积26495平方米，其中地下室面积8460m2，建筑高27米。博物馆共设六个常设展厅，附设4D科普影院、功能学术报告厅等配套设施。

设计范围：对整个博物馆作集中空调设计；对地下停车库作机械通风兼排烟设计；对设备用房作机械通风设计；对浴厕、茶水间作机械排风设计；对不满足自然排烟要求的展厅、房间、走道作机械排烟设计；对不满足自然排烟要求的防烟楼梯间作加压送风设计。

空调风系统：
（1） 各展厅、大厅、报告厅、影院等大空间区域采用全空气低速风管系统……
（2） 四层哺乳动物展厅局部采用4个送风柱送风，每个风量为2800m3/h。
（3） 地下层藏品库、珍品库采用4台13000m3/h的恒温恒湿空调机组，集中回风。
（4） 地下层研究鉴定、标本修复区域采用直接蒸发式变频变冷媒机组加新风系统，室内机为多向气流卡式嵌入型……
（5） 办公室、会议室、研究室的空调系统采用风机盘管加新风系统，顶送顶回……

编制于2009年，图纸共37张，知名设计院设计。

冷冻机房水系统流程图

冷冻机房管道布置平面图

空调机房平面图

空调机房剖面

末端空调水系统流程图大样

建筑剖面图

地下层风机剖面详图

展厅上空空调平面

冷冻机房管道布置大样

空调平面局部大样

空调机房详图

空调平面图

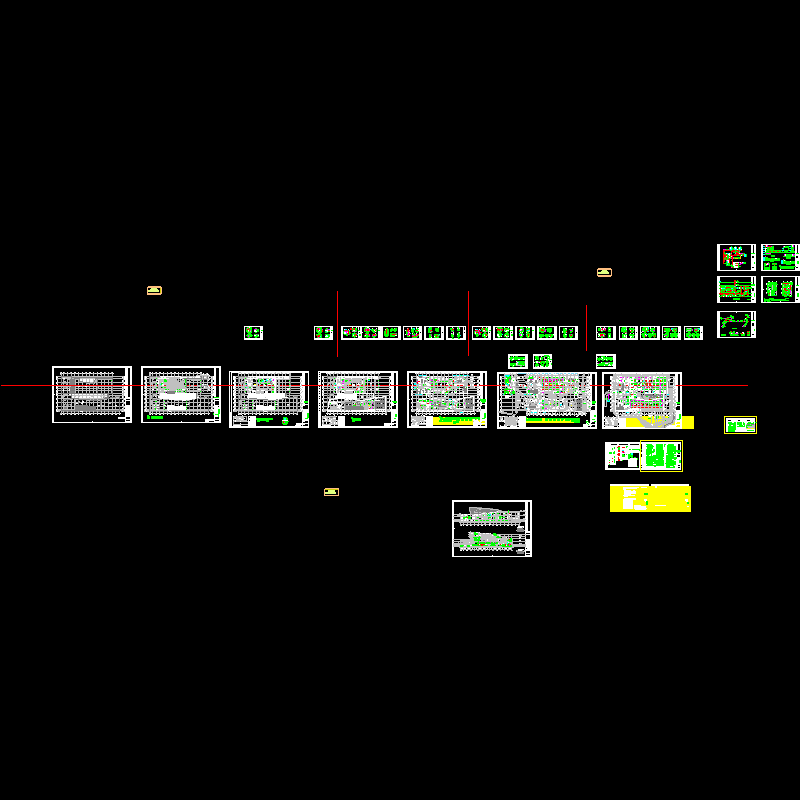

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
