附件设计说明:有
-
建筑类别:办公,商业
-
建筑高度类型:高层建筑
-
建筑设计面积:48723平方米
-
建筑地上层数:23层
-
建筑地下层数:4层
-
图纸设计深度:施工图
-
参考图纸:20张
-
设计年代:近代
-
设计内容:空调,通风,防排烟,其它
-
冷热源:空气源热泵,空气调节器
-
空调系统:制冷剂系统
-
水系统:单式泵,变流量,双管制
-
项目所在地:浙江
附件详情
-
空调设计施工说明
-
空调通用图例
-
主要设备表
-
风冷热泵系统流程图
-
空调冷媒管系统图
-
合用前室正压送风系统
-
剪刀楼梯间正压送风系统
-
排烟系统图
-
机房空调平面
-
地下通风机房大样图
-
地下通风平面图
-
空调平面图
-
机房层空调风管平面图
-
空调冷媒管平面图
附件详情
该项目为浙江某广场的一幢高层商业综合楼;其地下4层,地上23层,总建筑面积约48723m2,其中地上部分建筑面积约35953m2,地下部分建筑面积约12770m2。地下一层平时为汽车库,战时2个甲类核6级二等人员掩蔽部,夹层为自行车库。1至6层为商业用房(13032m2)。7~23层以上为公寓办公(22410m2)。大厦总高为98.15m,为一类高层建筑。
设计内容:空调通风及防排烟设计;空调冷热源设计
冷热源设计:1~6层商业采用模块化涡旋式风冷热泵机组2组,每组采用4个模块,每组名义制冷量为1150kW,名义制热量为1296kW,设置在六层屋顶;7~23层办公采用变流量多联空调,每层64HP+竖向屋顶全热新风换气机,室外机7~13层设置6层屋面,14~23层设置在23层屋面;办公门厅采用高静压管道机;电梯机房、地下变配电房采用独立的单元式空调器。
……
,图纸共19张。

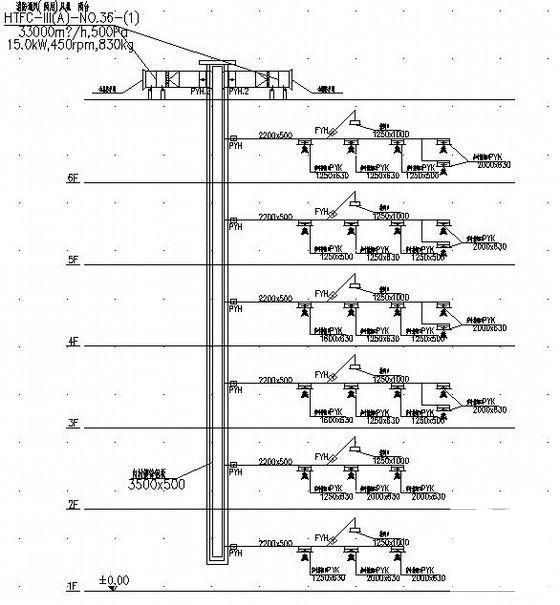

空调冷媒管系统图
膨胀水箱安装示意

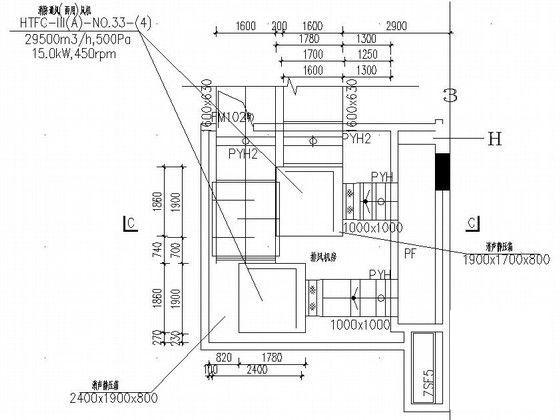

地下通风机房大样图

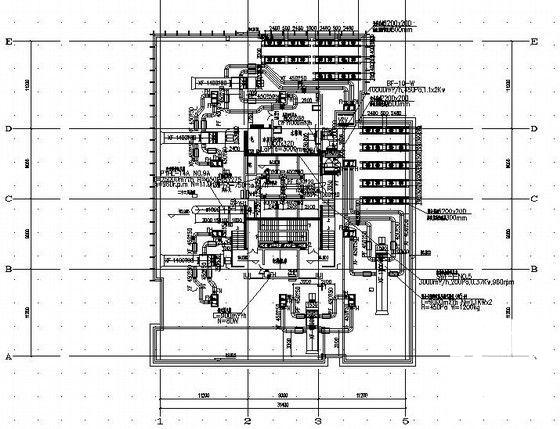

机房层空调风管平面图
竖向排烟系统图
空调冷媒管平面图
风冷热泵系统流程图
第 1 张图
第 2 张图
第 3 张图

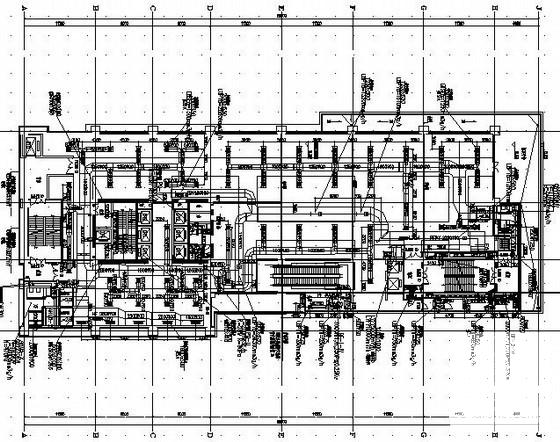

第 4 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
温馨提示:该资料由网友于2020-3-12 21:42:07上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。
|
