多层商业广场空调通风系统设计施工CAD图纸
-
设计详细说明：有
-
建筑类别：商业
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
参考图纸：9张
-
设计年代：近代
-
设计内容：空调,通风,其它
-
冷热源：电动压缩式冷水机组
-
空调系统：空气-水系统
-
水系统：异程式
-
送风方式：散流器送风
-
项目所在地：河北
一、项目概要：
本项目位于河北省，是一个多层商业广场建筑，地上4层。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调平面图，空调管道平面图，空调管道系统图等...
二、空调系统：
1.冷热源：采用离心式水冷机组，锅炉..
2.风系统：采用风机盘管加新风系统...
3.水系统：采用异程系统...

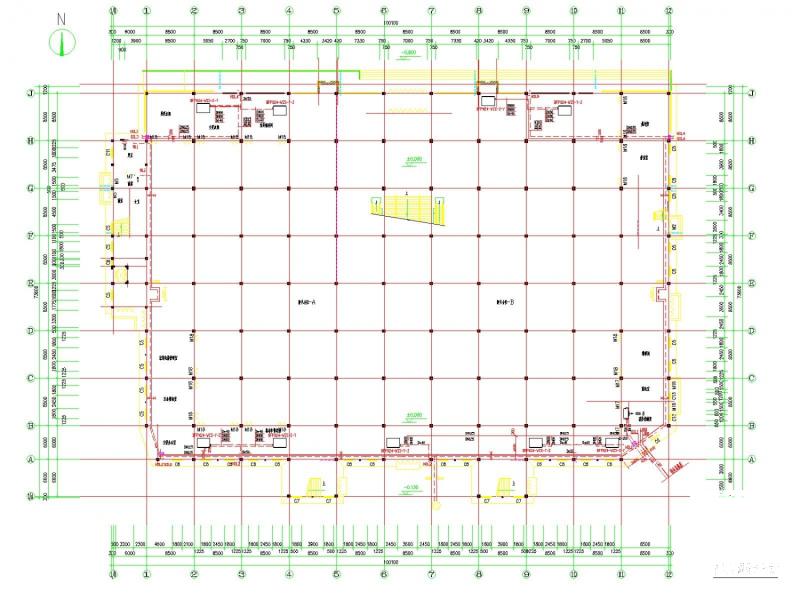

一层空调平面图

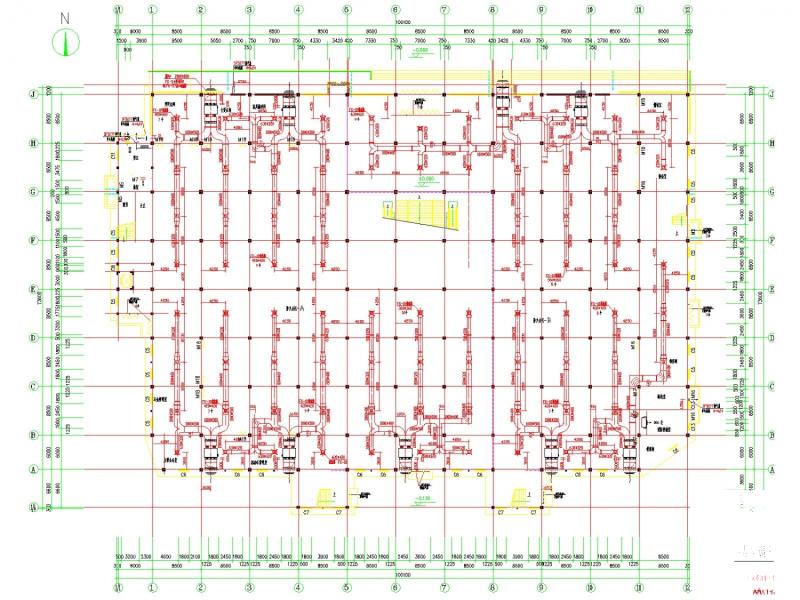

首层空调管道平面图

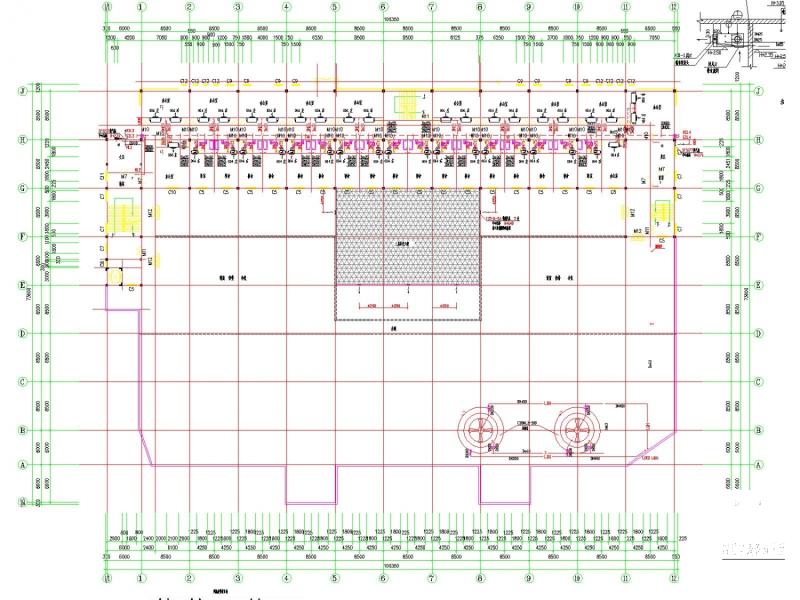

四层空调管道平面图

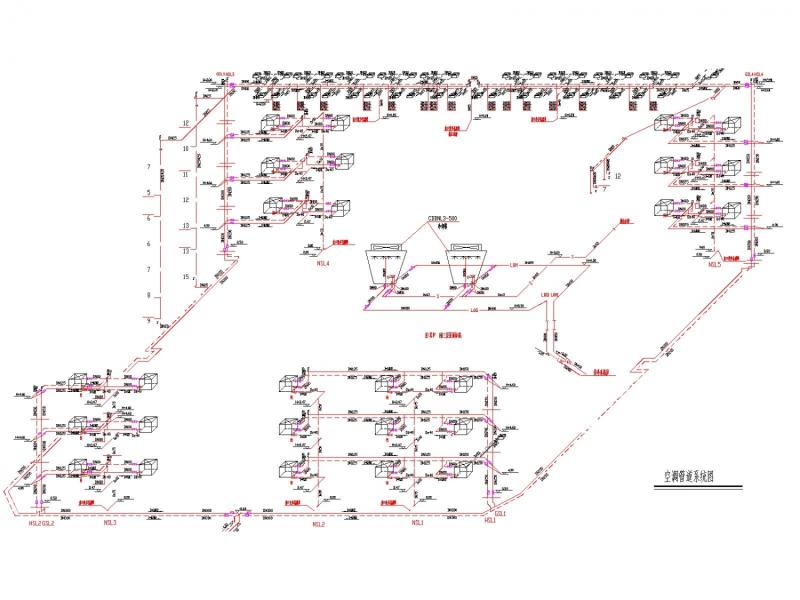

空调管道系统图
