多层实验楼洁净空调通风系统设计CAD施工图纸

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计内容：空调,通风,防排烟
  • 项目所在地：江苏
项目概要：
该项目为偶联（ADC）药物中试平台项目 中试实验楼，本车间为丙类厂房，共两层（详见建筑图纸）。

设计内容：
1.1 洁净空调设计：JK-01、JK-02
1.2 舒适性空调设计：
1.3 排烟系统设计
1.4通风系统设计

图纸展示：

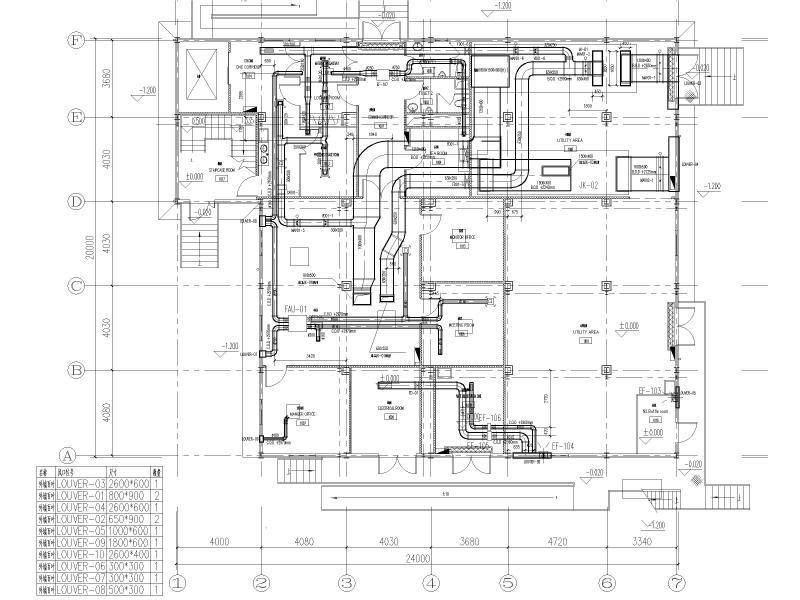

一层风管布置平面图

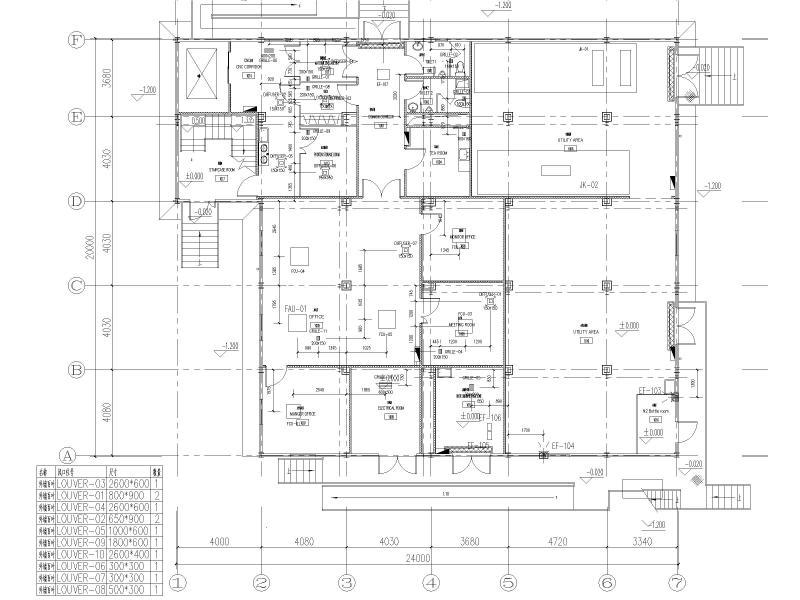

一层风口与设备布置平面图

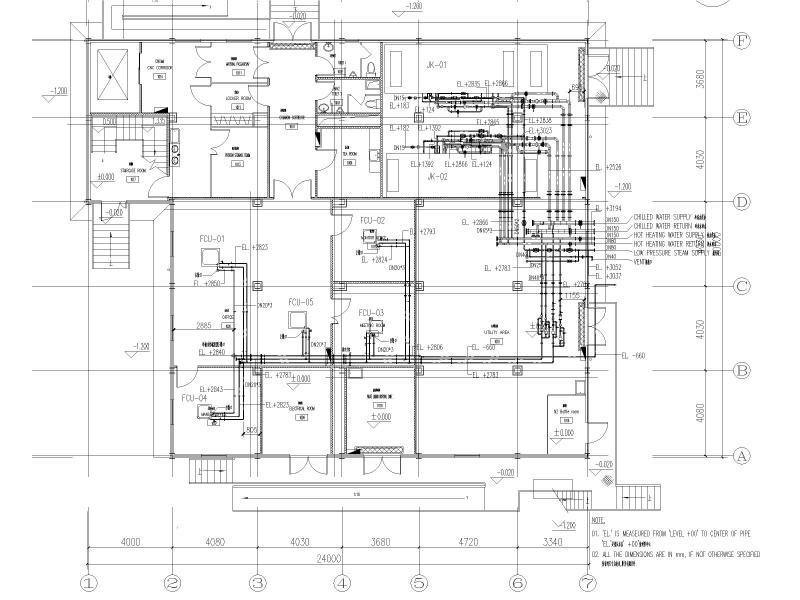

一层空调配管平面图

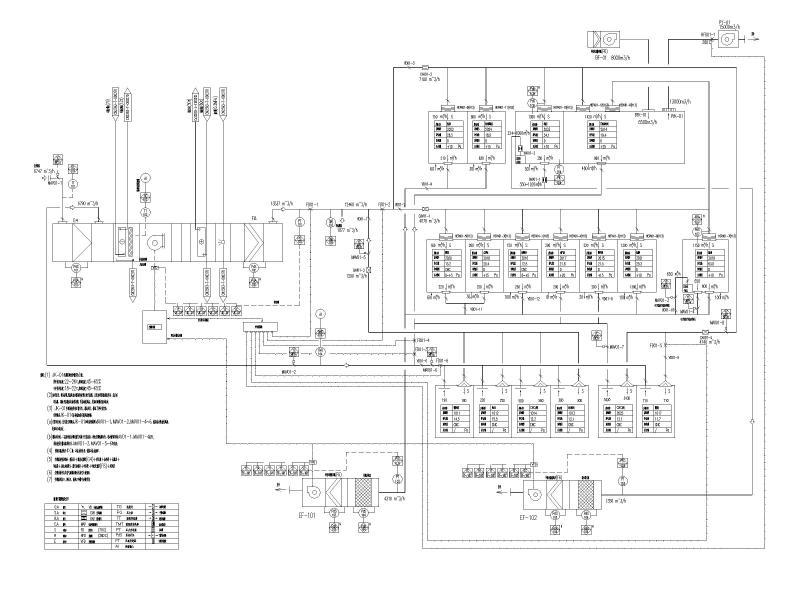

JK-01净化空调系统风量及配管流程图

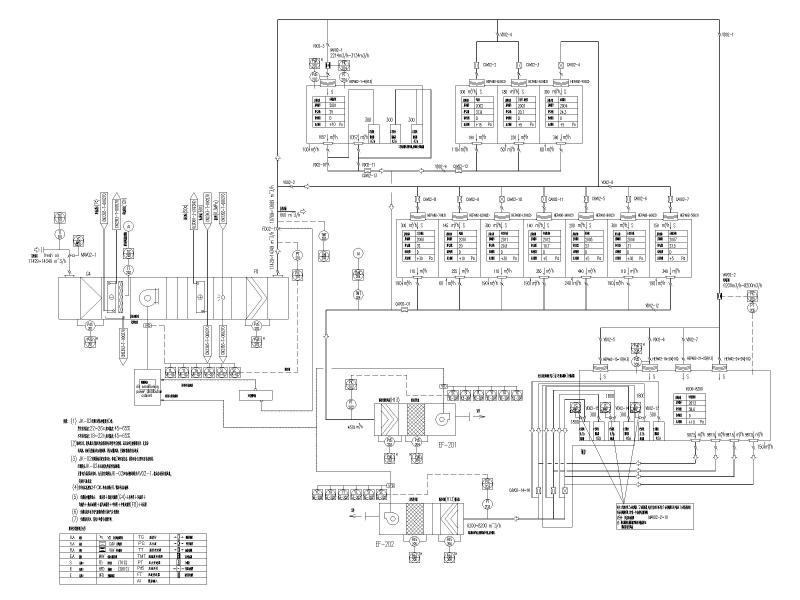

JK-02净化空调系统风量及配管流程图
冷热水配管流程图
资料总缩略
