5层洁净厂房暖通空调工程设计CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：36张
• 设计年代：近代
• 设计内容：空调,通风,洁净
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 全空气系统：定风量
• 送风方式：侧面送风,散流器送风
• 节点大样：冷却塔,水泵,制冷机组
• 项目所在地：江苏

附件详情

• 暖通空调设计说明
• 主要设备一览表
• 净化空调风量压差平衡图
• 空调风口平面图
• 空调送风平面图
• 空调回风平面图
• 空调排风、排烟平面图
• 空调配管平面图
• 设备安装大样图
• 系统施工图

附件详情

1.项目概要：该项目设计范围为暖通空调设计，项目为五层单体建筑，单层层高为4.5米。
2.洁净空调系统：项目净化空调系统采用全空气.定风量.定新风集中式空调系统,洁净区空气经过初、中、高效过滤后进入室内,排风采用中效或高效滤排风机组将室内空气排出室外.气流组织为上送风下侧回风的气流组织形式.
3.气流组织：根据人员舒适要求，设计车间舒适型空调系统采用风机盘管加新风空调系统，气流组织为上送风上回风的气流组织形式.
4.房间压差控制：洁净区相对一般生产区及室外保持>10Pa的正压,洁净区排风的房间与其周围洁净区房间保持相对负压.需严格控制的污染房间对相邻房间压差〉5Pa为维护房间压差......
5.项目冷冻水由屋面风冷模块冷热水机组提供；B10、B09分别设计冷水机组和单独的冷水系统......

，图纸共36张。

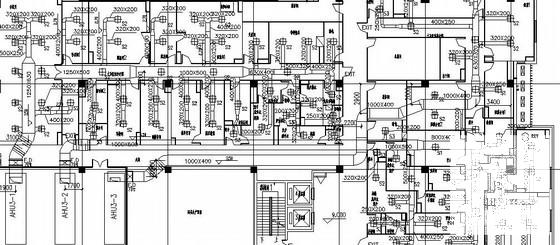

空调送风平面图

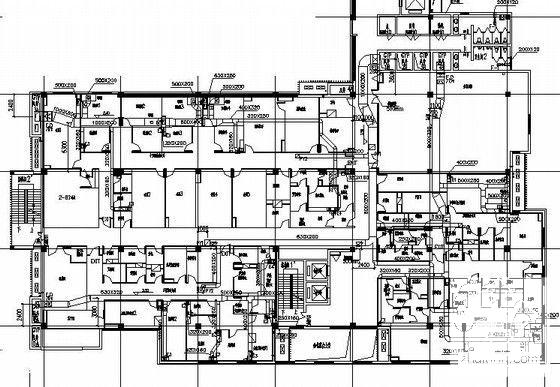

净化空调风量压差平衡图

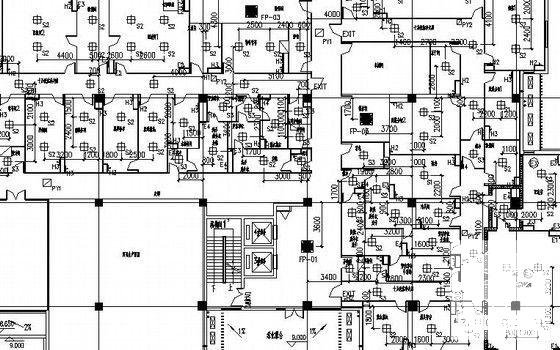

空调风口 平面布置图

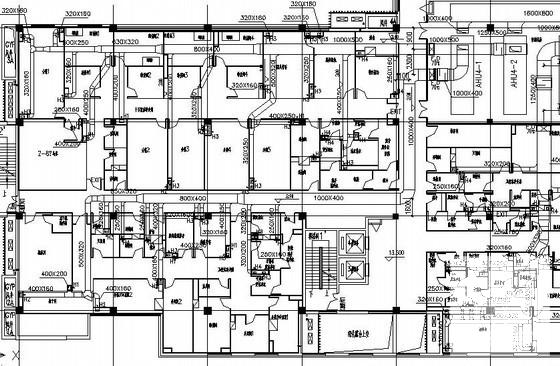

空调排风排烟图

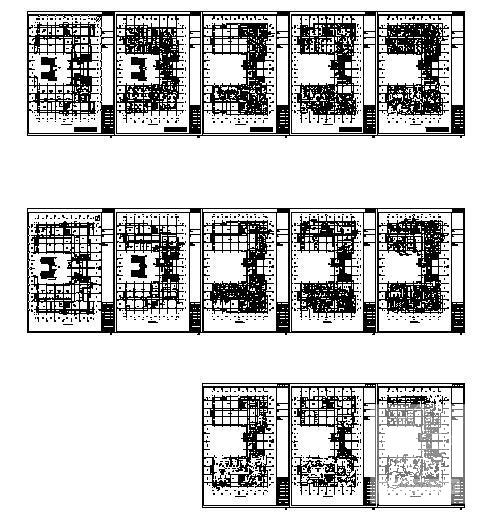

系统施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
