一份住宅楼机械通风系统设计CAD施工图纸（设计说明）

wowow66 · 发表于 2020-2-26 09:50:23

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：7401.25平方米
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
设计内容：通风,防排烟
送风方式：散流器送风
项目所在地：安徽

附件详情

设计施工说明
防排烟系统图
主要设备材料表

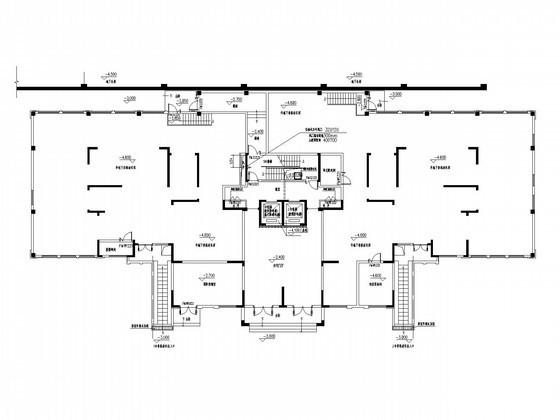

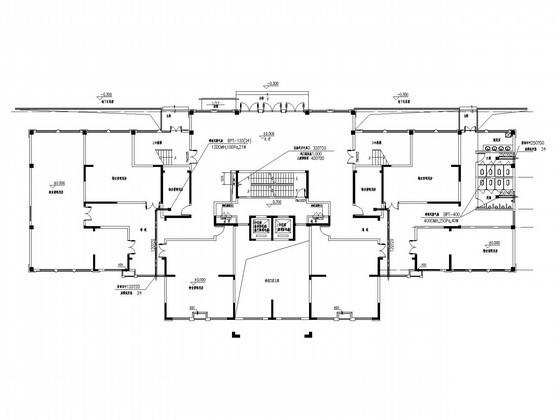

通风平面图
......

附件详情

一、项目概要：
建筑面积为7401.25m2,建筑高度为67.90m,为一类公共建筑......
二、通风系统：
1.剪刀防烟楼梯间设机械正压送风系统，正压送风合用一个风井，送风量按两部楼梯叠加计算，正压风机设在三层屋面。
2.一层物业管理用房设置机械排风系统，换气次数为3次/h。
3.公共卫生间设置机械排风，换气次数为10次/h......
三、节能设计：
1.所有动力设备尽量采用低噪声节能型设备并考虑减震。
2.风机与风管之间均采用耐火软接，连接长度L=150-300mm......

图纸共17张。

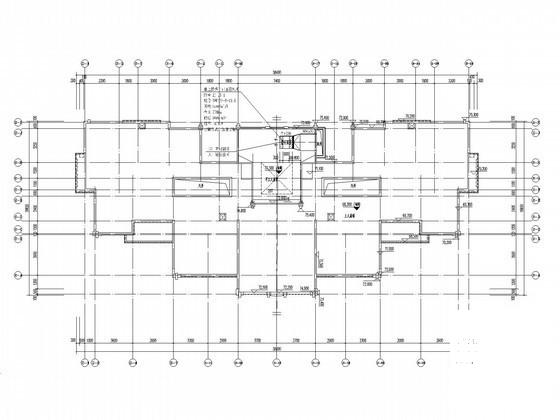

屋顶层通风平面图

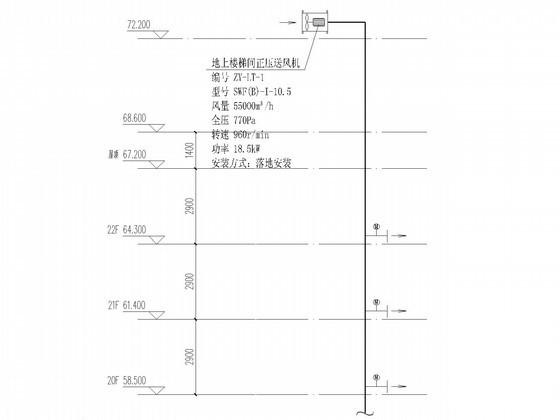

防烟系统图

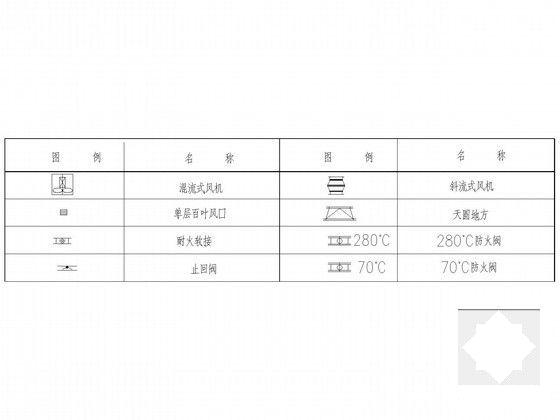

图例
