人行隧道通风系统设计CAD施工图纸（半横向式通风设计）.dwg

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 1.该资料通风系统按半横向式通风设计，只设机械排风（兼火灾时排烟）系统，新风补充利用隧道内的负压从各出入口进行自然引风。 　　2.通风量的确定：按隧道内的6次换气计算。 　　3.排烟量的确定：按60m /m·h的排烟指标计算。排烟分区面积≤750m ，排烟风机的排烟风量按同时排除两个防烟分区的烟量选型... 　　 　　图纸共7张。

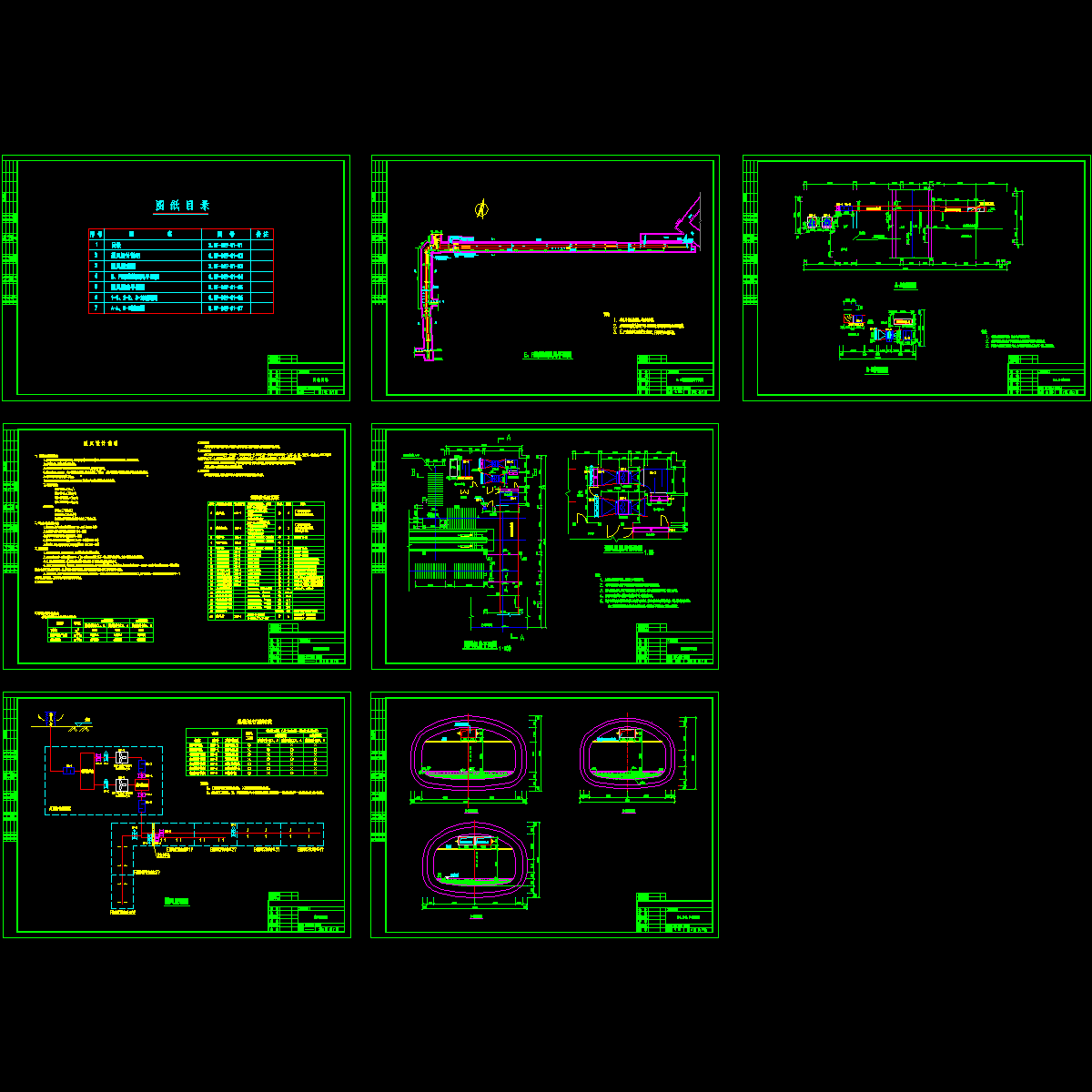

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
