设计说明：有
-
建筑类别：办公,商业,娱乐,文化
-
建筑高度：高层建筑
-
建筑面积：50000平方米
-
地上层数：14层
-
地下层数：2层
-
图纸设计深度：竣工图
-
参考图纸：24张
-
设计年代：近代
-
设计内容：空调,通风,防排烟,机房
-
冷热源：空气源热泵
-
空调系统：全空气系统,空气-水系统,制冷剂系统
-
水系统：定流量,双管制,异程式
-
项目地址：上海
附件详情
-
设计与施工说明
-
人防设计与施工说明
-
通风系统原理图
-

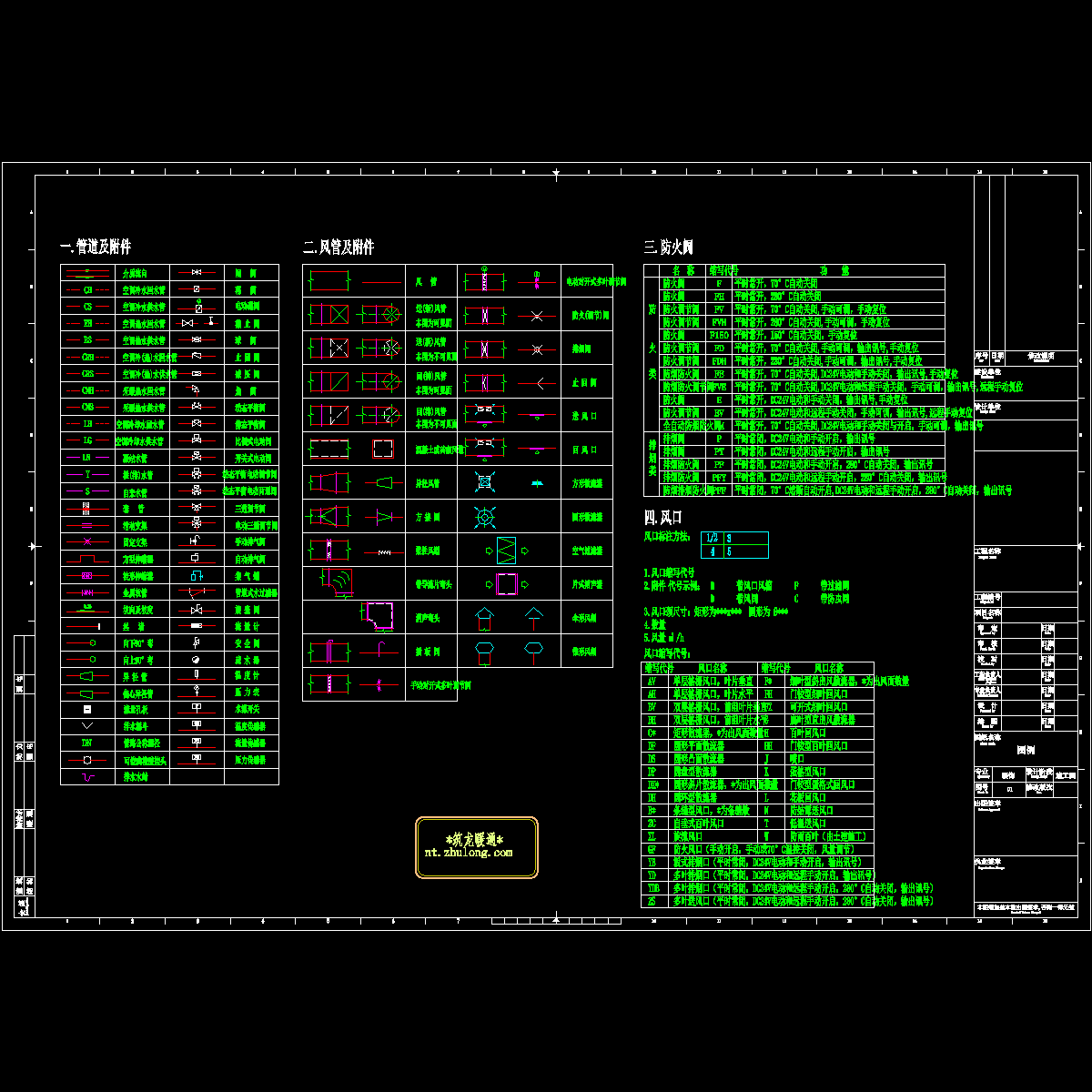

主要设备表与图例
-
人防设备表及图例
-
通风系统

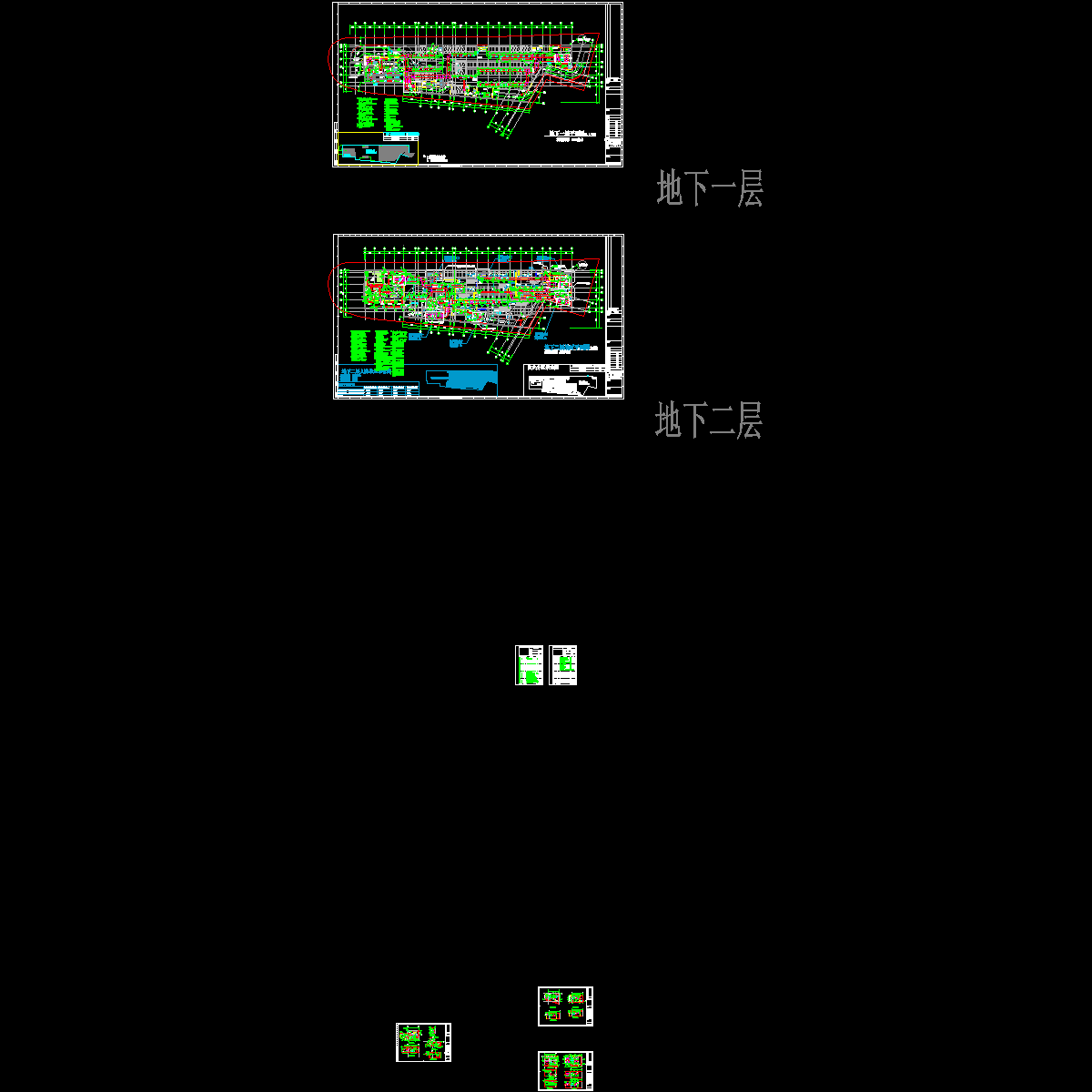

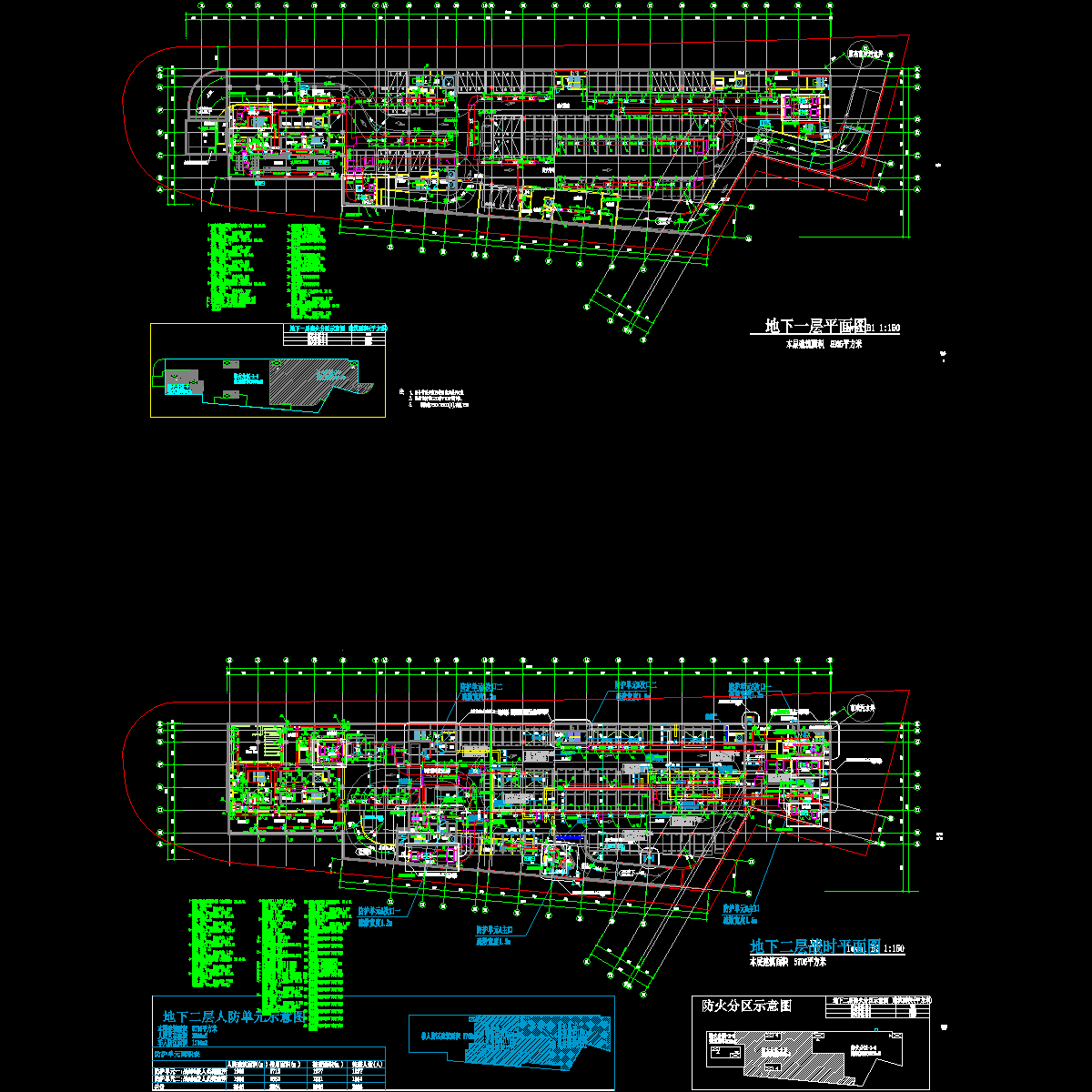

平面布置图
-
排风机房剖面详图
-
人防送排风机房剖面详图
-
空调系统布置图
-
屋顶层平面布置图
-
防排烟系统图
-
水系统图
-
设计修改通知单
附件详情
稿件为上海某设计中心空调通风设计竣工图纸，由国内某著名设计院设计。项目总建筑面积近5万平方米，是国内最大规模的设计中心，功能以办公为主，兼具辅助性商业文化设施。地下2层，地上裙房6层，塔楼14层。
设计范围：对办公室、会议室、商铺、多功能厅、咖啡厅、门厅、休息厅等设置空调系统。对汽车库、变配电房、晒图室、水泵房、厨房、煤气表房等要求通风的房间设置机械通风系统；对地下汽车库作机械排风（兼排烟系统）设计，设置机械进风；对办公室作超压排风设计；对防烟楼梯间及合用前室作正压送风系统设计；对不满足自然排烟条件的内走道及需要排烟的房间作机械排烟系统设计；对满足自然排烟条件的需要排烟的房间，由建筑专业设置符合排烟要求的排烟窗。以及地下室人防通风设计。
编制于近代年，图纸共24张（缺少部分塔楼空调平面图及空调机房详图）。
西塔楼防排烟系统图

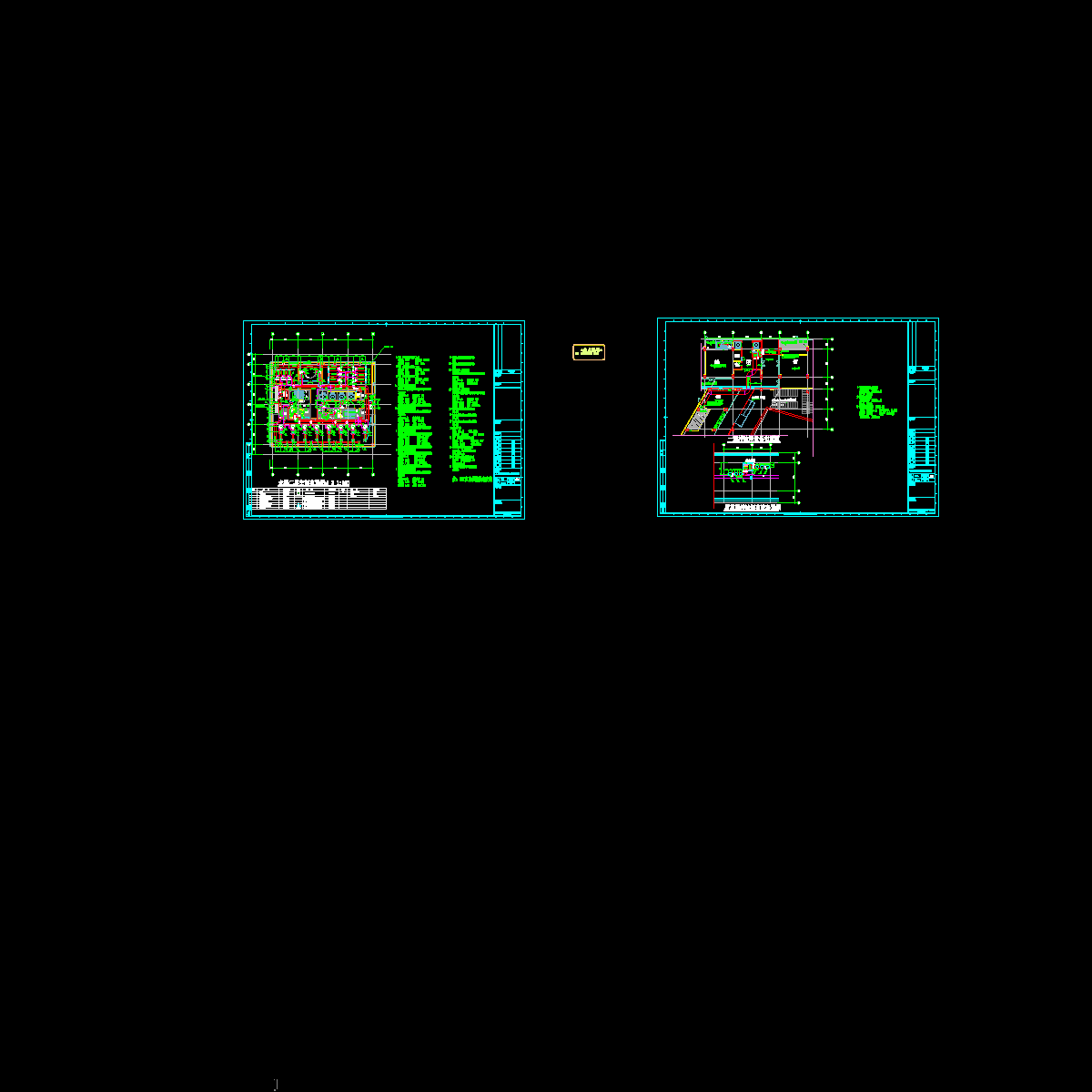

人防送排风机房剖面详图
排风机房剖面详图
空调平面大样
四层平面图
屋面机房层平面图
