高层商业酒店式公寓通风排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:38张
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:
该项目地上16层,地下1层。建筑高度为51.9m,属一类高层建筑...
二、防排烟系统:
1.该项目的消防电梯间合用前室采用机械加压送风的防烟方式。
2.楼梯间分别设置加压送风系统的防烟方式。
3.地上房间均采用自然排烟...
三、控制系统:
1.正压送风系统中的:正压送风机要求能与消防控制中心连锁控制。
2.火灾时连动风机运行排烟。当烟气温度超过280℃排烟防火阀关闭同时连锁停止排烟风机运行...

图纸共38张。

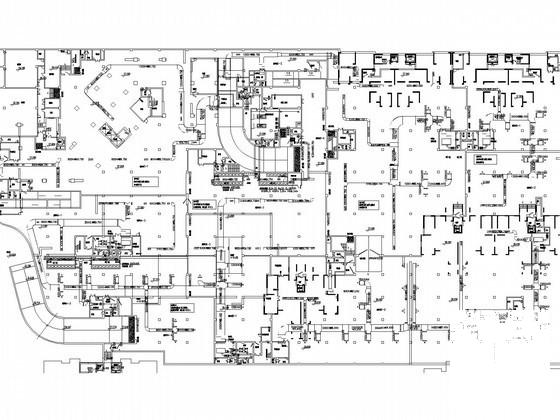

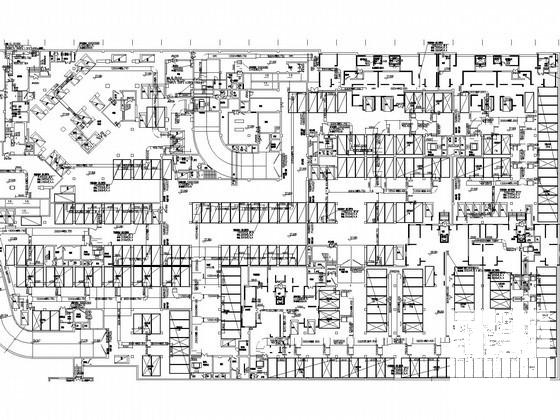

战时通风平面图

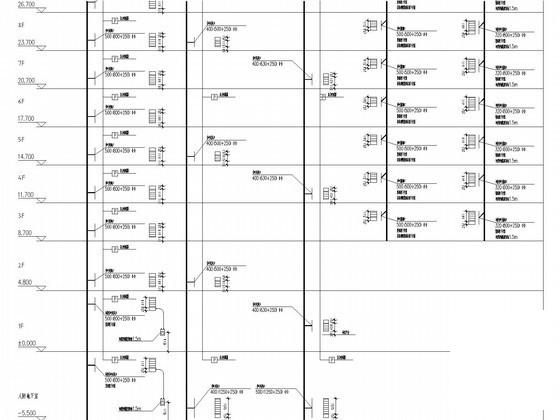

防排烟系统图

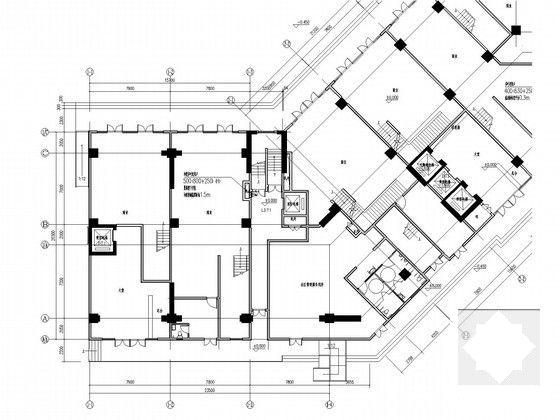

首层平面图

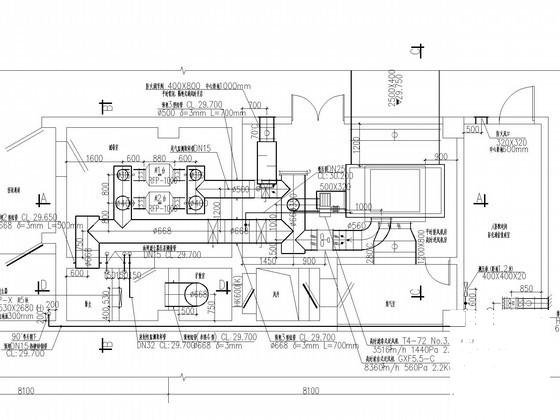

排风机房大样

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 酒店式公寓设计 - 1
    酒店式公寓设计 - 1
  • 酒店式公寓设计 - 2
    酒店式公寓设计 - 2
  • 酒店式公寓设计 - 3
    酒店式公寓设计 - 3
  • 酒店式公寓设计 - 4
    酒店式公寓设计 - 4
  • 酒店式公寓设计 - 5
    酒店式公寓设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
