644平米3层住宅楼空调通风系统设计施工CAD图纸
- 设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：644.44平方米
- 地上层数：3层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 设计内容：空调,通风
- 冷热源：空气调节器
- 空调系统：制冷剂系统
- 送风方式：散流器送风
- 项目所在地：海南
附件详情
一、项目概要：
该项目是一个多层住宅建筑，地上3层，地下1层，建筑面积约644.44平方米。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风平面图等...
二、空调系统：采用变制冷剂流量多联分体式空调系统...
三、通风系统：卫生间设排气扇排风，排风量按10次/h计算；室内采用自然通风来补充新风，自然通风所引起的冷负荷已考虑进负荷计算中，房间通风换气次数按1次/h计算...
二层空调通风平面图
三层空调通风平面图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

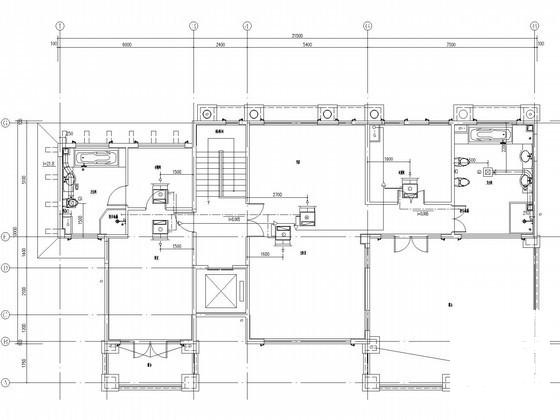

住宅楼通风系统 - 1 -

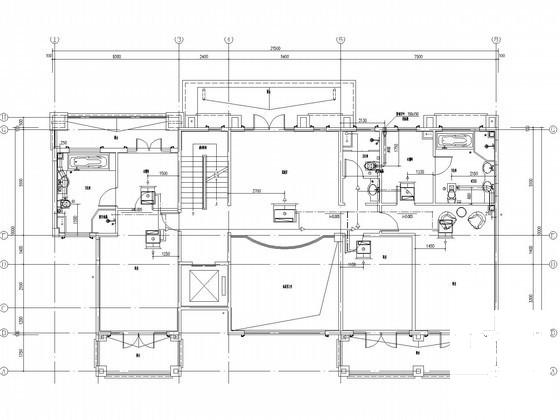

住宅楼通风系统 - 2 -

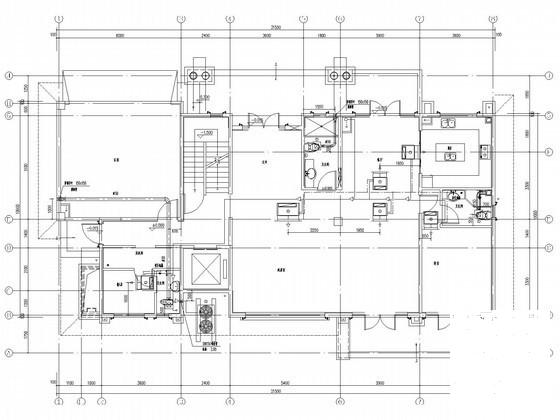

住宅楼通风系统 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.56 MB
- 收藏次数：0
-
文件名称：
附件-995858595777976576887.rar
