7000平米3层住宅楼小区空调通风系统设计施工CAD图纸
- 设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：7000平方米
- 地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：35张
- 设计年代：近代
- 设计内容：空调,通风
- 冷热源：空气调节器
- 空调系统：制冷剂系统
- 送风方式：散流器送风
- 项目所在地：海南
附件详情
一、项目概要：
该项目是一个多层住宅小区建筑。地上3层，建筑面积约7000m2。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风平面图等...
二、空调系统：
1、本项目采用变制冷剂流量多联分体式空调系统，采用R410A冷媒。空调冷负荷为59.2kW，平均冷指标为85.6W/m2，空调室外机设于室外地面上。空调室内机采用风管天井式，回风口设过滤网。空调冷凝水就近排至卫生间地漏...
三、通风设计：
卫生间设排气扇排风，室内采用自然通风来补充新风，自然通风所引起的冷负荷已考虑进负荷计算中...

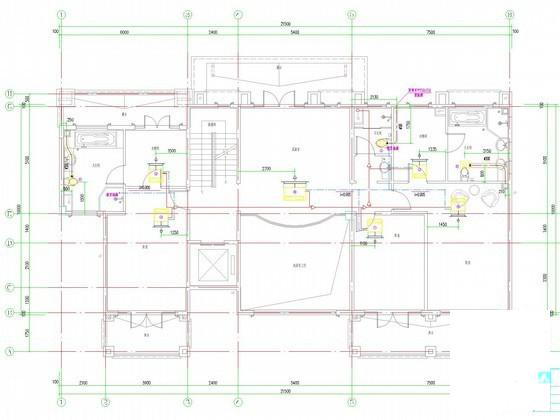

独栋B二层空调通风平面图

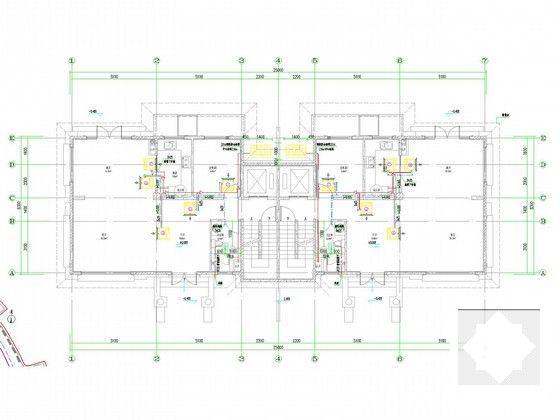

双拼A一层空调通风平面图

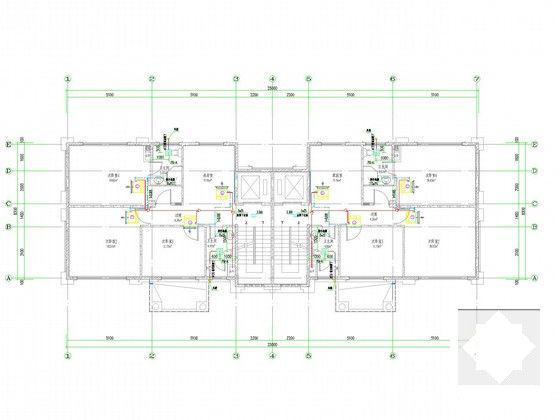

双拼B二层空调通风平面图
