5层住宅楼空调及通风排烟系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 设计年代：近代
- 设计内容：空调,通风,防排烟
- 空调系统：制冷剂系统
- 送风方式：散流器送风
- 项目所在地：江苏
附件详情
一、项目概要：
1.该项目为该项目位于南京市，为建筑裙房一至五层装修项目。
二、空调系统：
采用冷暖型变冷剂流量多联机空调系统
三、通风排烟系统：
1、新风系统采用普通通风机满足室内新风要求，新风不经过空调处理。
1.排风换气次数：卫生间排风12次/h
2.加压送风系统
图纸共62张。

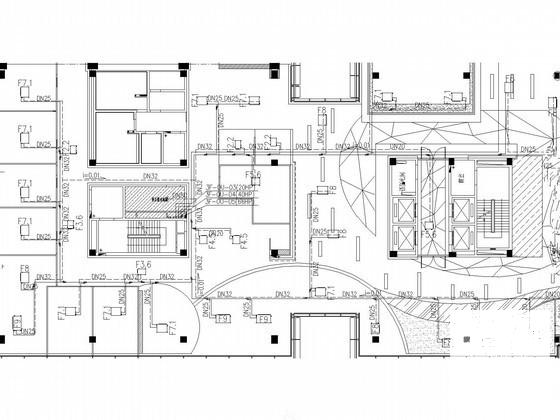

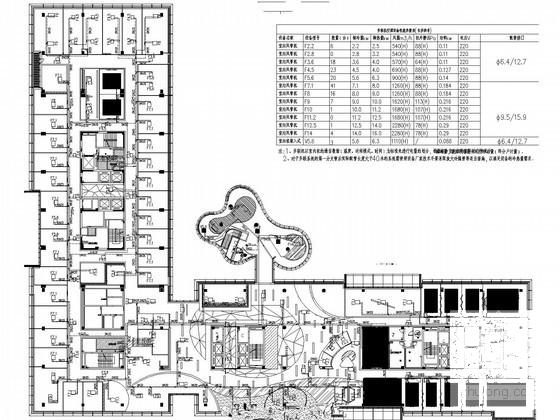

冷媒平面拆分图

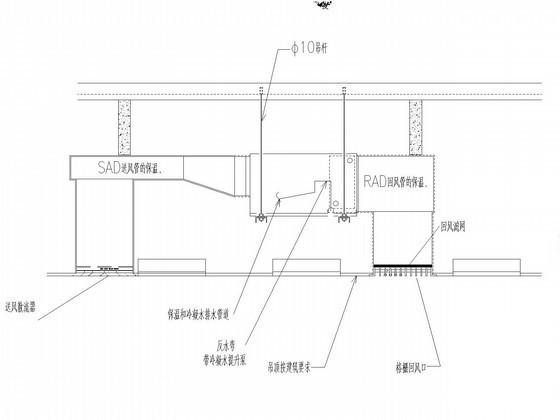

空调内部安装详图

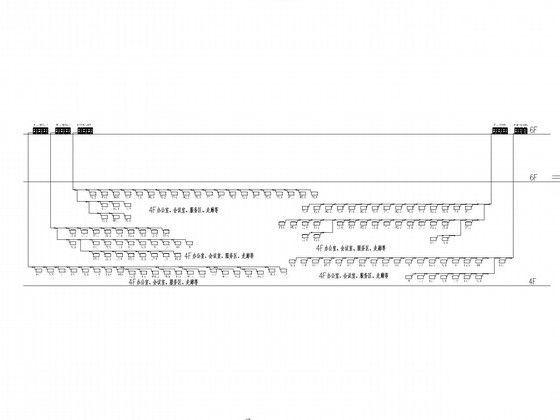

冷媒原理图

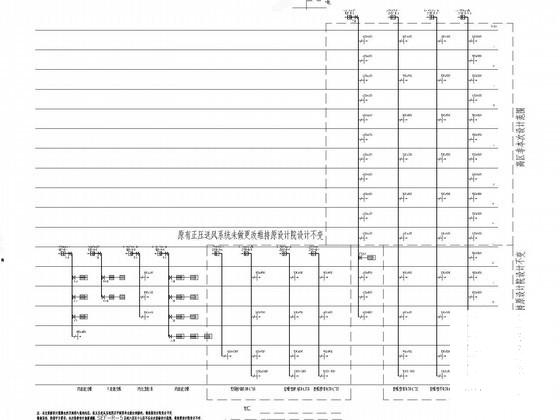

通风排烟系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
住宅楼通风排烟 - 1 -
住宅楼通风排烟 - 2 -
住宅楼通风排烟 - 3 -
住宅楼通风排烟 - 4 -
住宅楼通风排烟 - 5
以上是部分截图，请下载附件后查看完整高清内容
