一份多层公共酒店空调通风系统设计CAD施工图纸（全热回收热量）(机械加压送风)

uuyy88 · 发表于 2020-2-29 09:40:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：酒店
建筑高度类型：多层建筑
建筑设计面积：21903.13平方米
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：电动压缩式冷水机组
空调系统：全空气系统
水系统：单式泵,变流量,双管制,异程式
项目所在地：江苏

附件详情

一、项目概要：
该项目位于江苏，建筑高度23.90米，属于新建多层公共建筑。总建筑面积21903.13m2...
二、冷热源：
该两台热泵夏季制冷，全热回收热量用于生活热水，风冷螺杆热泵机组...

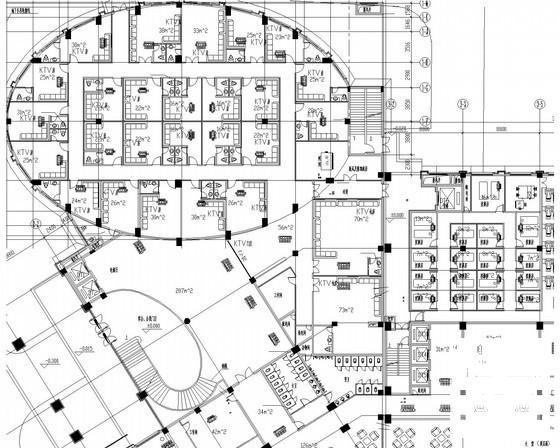

三、空调系统：

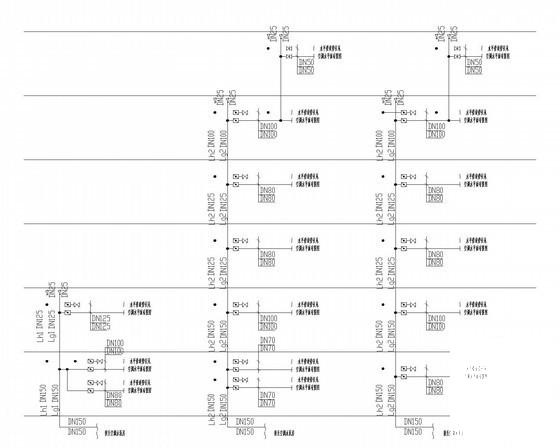

1.冷冻水系统为一次泵两管制变流量系统。冷冻水竖管采用两管制异程系统。
2.水平干管采用两管制同程式。

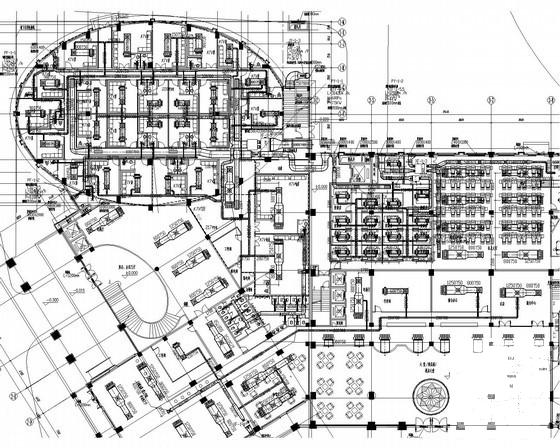

3.空调风系统包括：风机盘管加新风的空调系统，全空气系统...
四、通风系统：

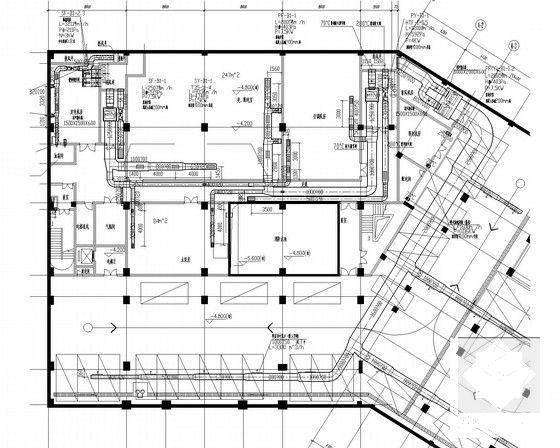

1.变配电房、柴油发电机房全部采用气体自动灭火系统，故只设平时通风系统。

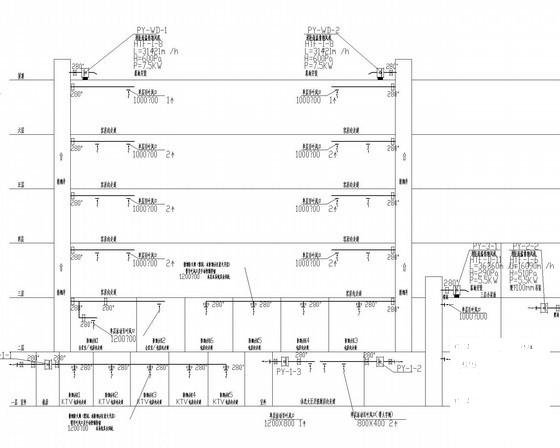

2.对地下室防烟楼梯间均采用机械加压送风的防烟措施...

图纸共25张。
