一份9层温泉酒店空调采暖系统设计CAD施工图纸（风冷热泵全热新风）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：宾馆,酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：29666平方米
• 建筑地上层数：9层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计内容：空调,采暖,冷热源
• 冷热源：锅炉

附件详情

• 地下 平面布置图
• 一层平面布置图
• 二层平面布置图
• 三层平面布置图
• 四层平面布置图
• 五层平面布置图
• 六层平面布置图
• ......

附件详情

一、项目概要：
项目为酒店建筑，总面积29666平方米，共计客房201间，地上9层，地下2层......
二、冷热源：
冬季采用风冷热泵制热，夏季采用自然水冷。右翼采用VRV多联机，部分增加水地暖.......
三、空调系统：
所有客房包括走道做全热新风......
四、采暖锅炉系统：
1.地暖每层一个偱环系统,用60吨的热水箱。
2.热水60T采用两个30T水箱风冷热泵螺杆热水器制热+电锅炉，包括生活热水和地暖,锅炉只在极端天气下使用......

图纸共11张。

多联机+水地暖

局部平面布置图

一层平面布置图

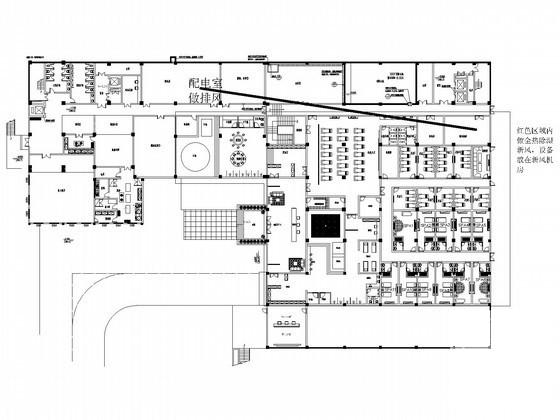

第 1 张图

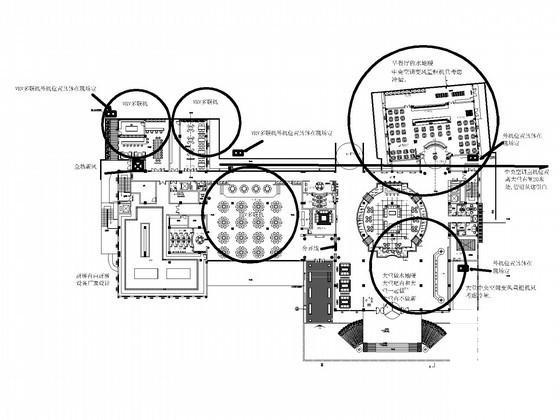

第 2 张图

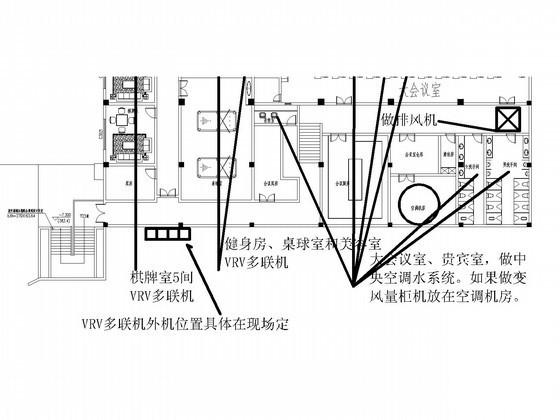

第 3 张图

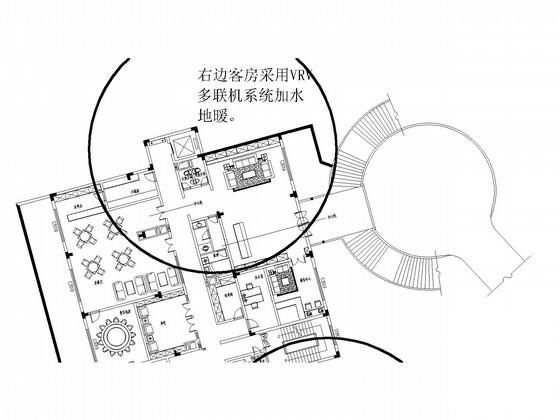

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
